无损检测（NDT）的魔幻与现实：一个老检验员的碎碎念

干了十几年NDT，最怕听到的一句话就是“探伤吗？拍个片就行，简单。”——简单？我真想把手里的相控阵探头塞他手里，试试看半小时调不出信号的滋味。无损检测这行，外人看着是高科技，咱们自己知道，那是科学与玄学的混合体。今天不列术语，就聊聊这些年我亲历的那些让人捶胸顿足和眼前一亮的事儿。

💡 那次差点酿成大祸的漏检

前年接了个锅炉管座角焊缝的活。常规超声查了一遍，波形干净得像教科书。正要出报告，老师傅多了个心眼——他拿磁粉一蹭，好家伙，表面一条头发丝细的裂纹，延伸进去足有3mm深。要是当时偷懒，运行到高压工况下，后果不堪设想。这件事给了我一个深刻的教训：永远别迷信单一方法。超声波对表面缺陷不敏感，这是常识，但人一忙起来就容易犯蠢。类似的坑，你没踩过？

渗透检测听起来最简单，对吧？喷一喷、擦一擦、显像一喷就完了。但你知道有多少人栽在“擦”这一步上？过度擦拭会把缺陷里的渗透剂带出来，造成漏检；溶剂清洗剂用多了，直接稀释掉渗透剂，也是白干。我最无语的一次是，有人把显像剂直接喷在湿漉漉的表面，还问我为什么没有红光。唉……基础不牢，地动山摇。

说到这儿，就不得不提NDT里那个永恒的话题——方法互补。没有万能的检测手段，就像没有包治百病的药。超声波擅长内部缺陷，但对表面和近表面往往束手无策；涡流是导电材料表面缺陷的克星，可稍微深一点就抓瞎；射线底片直观，可对面型缺陷（比如裂纹）的检出率很大程度上取决于透照角度；渗透简单可靠，却只能查开口缺陷……这些特性，书上写得明明白白，可一到现场，选择困难症就犯了。

❓ 两个让人头疼的现实问题

问：为什么有时候严格按照标准检测，还是会漏掉致命缺陷？

答：标准是死的，缺陷是活的。举个真实例子：某压力容器环缝，按标准射线检测合格，但后来水压试验时漏了。切开一看，是个倾斜的未熔合，透照时射线刚好平行方向，底片上阴影淡得几乎看不见。这就是所谓的“幸运”缺陷——对检测人员来说，简直是噩梦。所以有经验的检验员会结合制造工艺去预判可能出现的缺陷类型和取向，必要时增加斜透照或者换超声复验。标准是底线，不是上限。

问：相控阵检测到底值不值得投入？我们厂一直用常规超声，也没出过事。

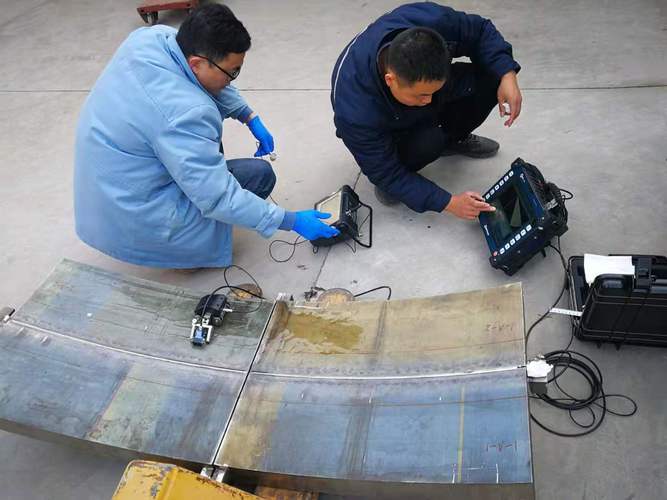

答：这问题我被问过无数次。说实话，如果你只是做一些常规的平板对接焊缝，而且工件厚度不大，常规超声配合射线足够了。但如果你开始接触复杂结构件，比如角接、T接，或者厚壁容器、堆焊层检测，相控阵的优势就炸裂了。它能同时显示不同角度的声束，缺陷成像直观得多，记录数据还能存档复查。当然，贵是真贵，光是校准试块就够买一套常规仪器了。不过算笔账：避免一次返修或者事故赔偿，成本就回来了。最近看到国内几家风电铸件厂上了全自动相控阵系统，效率提升了不止一倍，人工还省了两个。

🦾 AI来了，但别急着“全自动”

这两年工业圈子里不谈AI都不好意思开口。NDT领域也不例外，数字射线自动评片、视觉AI表面检测、甚至超声信号的智能分类……宣传噱头十足。我试过某品牌的“AI裂纹识别”软件——把气孔识别成裂纹的概率高达30%，真该给他们工程师寄一箱眼药水。当然也有做得不错的，比如德国一家公司做的铸件CT自动缺陷分析，针对缩松和缩孔的识别率能达到95%以上。但即便这样，最终判定仍然需要人的经验去兜底。AI能帮你过滤掉80%的重复劳动，剩下20%的关键决策，千万别偷懒。

不过，自动化确实是方向。最近接触一个管道内检测机器人项目，爬行器带着磁化线圈和摄像头，在一段废弃石油管道里走一遍，内外壁缺陷一目了然，数据直接生成三维模型。这种“黑科技”十年前想都不敢想。未来NDT一定会走向集成化、可视化，甚至结合数字孪生，实现实时健康监测。到那时，也许“定期检验”这个词会成为历史？

话说回来，工具再先进，人的本事不能丢。我见过靠着耳朵听敲击声判断混凝土脱空的老师傅，也见过把超声检测仪当游戏机瞎调的年轻技术员。手艺活，永远是NDT的灵魂。

好了，啰嗦这么多，该去校探头了。下次再聊。
