电火花加工(EDM):精密制造的隐形冠军

干了二十年模具,电火花这玩意儿,真是让人又爱又恨。

爱它,是因为不管多硬的料,只要是导体,它就能啃下来,而且精度高得离谱——镜面搞出来,光洁度能到Ra0.1以下,对吧?恨呢,慢!真他妈的慢!一个深腔打下来,有时候得熬夜守着机床,听那噼里啪啦的放电声,跟下雨天打雷似的。不过话说回来,做精密制造,少了电火花加工(EDM),很多活儿还真搞不定。

电火花加工机床正在加工精密模具型腔
电火花加工机床正在加工精密模具型腔

到底什么是EDM?教科书那套,工厂里没人看

到底什么是EDM?教科书那套,工厂里没人看
到底什么是EDM?教科书那套,工厂里没人看

别跟我扯什么“脉冲性火花放电蚀除金属”这种字眼。说到底,就是靠电极和工件之间,在绝缘液体里打火,一秒钟几万次,一点一点把金属烧掉。那个间隙——放电间隙,一般是几微米到几十微米,控制不好,尺寸就跑了。而电极呢,有石墨电极,有铜电极,还有铜钨合金的。石墨好用,损耗小,但容易崩角;铜的加工稳定,可是太重了,大电极装夹都费劲。各有各的脾气,选不对,等着报废吧。

记得刚入行那会儿,师傅叼着烟卷说:“小子,EDM这行,三分靠机器,七分靠工艺参数。”当时不信,后来栽了跟头才懂。有一次打一个手机模具的窄槽,用了紫铜电极,脉宽设大了,结果电极损耗巨快,打完一测量,槽底是斜的——完蛋,那套模仁小一万块,没了。师傅没骂我,就撂下一句:“换石墨,脉宽降下来,峰值电流调小。”果然,再试就成了。那时候才明白,经验这东西,书本给不了。

电火花的痛点,谁做谁知道

说到痛点,干这行的都能倒一肚子苦水。效率低是原罪。尤其做镜面电火花,那更是磨人的活儿。要想打出镜面,得用低损耗条件,多段加工,一步一步抛光似的。从粗打到精打,换好几次电极,前后十几个小时,急不得。有一次帮客户做医疗器件上的微细孔,直径0.3mm,深度15mm,就这一个小孔,调机调了一天,加工用了六个小时——客户在旁边盯着,我手心都是汗。

还有电极装夹的精度,也是让人头大的事。用EROWA或者3R夹具还好,要是传统打表找正,那真的考验耐心。偏一丝,整个型腔位置就偏了。❗有时候真想骂人,但想想,精密制造不就这样吗?一丝一毫都是钱。

问:电火花加工为什么一定要在液体里进行?
答:哎,这个问题经典。第一,液体绝缘,没液体就没法形成脉冲放电通道;第二,冷却——放电点瞬间温度能上万度,不冷却工件早烧红了;第三,排屑,把蚀除的金属微粒冲走,不然短路或拉弧,表面就花了。通常用的是电火花加工液,比如煤油或合成液。以前厂里用煤油,味儿大不说,还易燃。现在环保紧了,都换成高闪点的合成液了。不过说实话,合成液成本高,老板心疼啊。

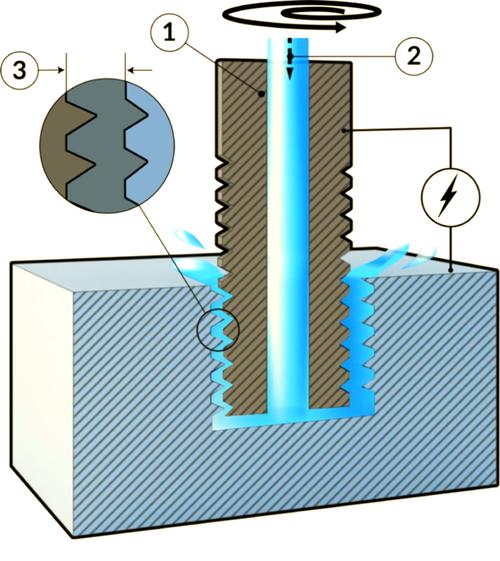

电火花加工中电极与工件间隙放电微观示意图
电火花加工中电极与工件间隙放电微观示意图

线切割?还是成形机?别搞混了

很多外行把线切割和电火花成形机混为一谈,其实两码事。线切割,电极是移动的细金属丝,主要搞通孔、异形轮廓,像切豆腐似的。成形机,电极是笨重的块状,专门打盲孔、异型腔。二者原理都是放电加工,但应用场景差远了。有次客户要做个带筋条的深腔,问我线切割能不能干,我差点笑出来——线切割得穿丝,怎么搞盲孔?💡所以,选工艺前,先想清楚是通是盲,是槽还是面。

说到选机床,我用过夏米尔、沙迪克、三菱,还有国产的迪蒙。进口货确实稳定,但贵啊。国产机这几年进步很大,就是长期精度保持性还得再观察。有个朋友买了台国产伺服驱动的,用着不错,操作界面也比老外的友好——不过那个自动换电极功能,偶尔会卡,搞得人哭笑不得。

问:做电火花加工,怎么减少电极损耗?
答:这个问题价值连城。首先,选对电极材料:粗加工用石墨,损耗率低;精加工用铜或铜钨。第二,工艺上采用“低损耗”脉冲电源,极性接对——通常电极接正。第三,合理分配加工余量,用多电极法,让损耗均摊。第四,控制脉宽和休止比,别以为电流越大越快,有时小电流反而损耗更小。我以前做接插件模,精度要求±0.005mm,就靠的铜钨电极加多段加工,损耗补偿算得准,打出来都不用抛光。说穿了,这就是手艺活。

EDM还有啥新花样?

EDM还有啥新花样?
EDM还有啥新花样?

这几年,3D打印冲击挺大,但EDM并没死,反而在一些领域更吃香了。比如微细电火花,做喷油嘴微孔、航空发动机气膜孔,激光干不了的,它行。还有混粉加工,在加工液里掺硅粉,镜面效果更均匀。▶️有个日本客户,要求模具表面必须是梨皮纹,还要有镜面结合的纹理,我们就是靠混粉电火花搞出来的,最后他们很满意——那一刻,还挺有成就感。

另外,自动化是趋势。现在很多工厂在推EDM自动化单元,机械手上下料,夜间无人值守,效率高了,人工成本降了。不过初期投入吓人,一套下来百来万,小厂玩不起。可是不升级吧,又怕被淘汰……哎,这行当,永远在逼你往前走。

最后再说一句,搞电火花加工(EDM),安全不能忘。放电起火不是闹着玩的,加工液要定期更换,过滤芯别省,车间通风做好。安全第一,别的都是扯淡。

就说这么多吧。如果你有EDM的棘手活儿,欢迎来切磋——毕竟,经验就是一次次失败堆出来的。对吧?
