我为什么说CC-Link IE TSN是下一个十年的工业通信基石

干了二十年工控,什么协议没见过。Profibus、DeviceNet、EtherCAT…说实话,大同小异。但CC-Link这玩意儿,尤其是它的IE TSN版本,让我不得不重新审视——不是因为它多完美,而是它生逢其时。

十年前我第一次用CC-Link,那叫一个痛苦。配置繁琐,线缆特殊,出了问题抓瞎。当时心里就骂:日本人搞什么封闭?但最近三年,情况完全变了。变得我差点不认识。

什么是CC-Link IE TSN?别被缩写吓住

TSN,时间敏感网络。听着挺玄,其实一句话——让以太网有了确定性。传统以太网是“尽力而为”,数据包塞车了?等呗。可工业控制能等吗?机器人手臂错过一个周期,撞了;视觉检测漏帧,废品。CC-Link IE TSN把IEEE 802.1标准落了地,融合到自家协议里,既保了速度,又保了同步。1 Gbps带宽,255个站,同步抖动小于1微秒…数据挺唬人,但真正让我服气的是——它居然能跟普通TCP/IP流量混跑。这就厉害了。以前搞个运动控制网络,必须物理隔离,现在一台交换机全搞定。省钱不说,维护简单太多。

CC-Link IE TSN网络拓扑多协议混合通信示意图
CC-Link IE TSN网络拓扑多协议混合通信示意图

TSN到底解决了什么痛点?说点人话

TSN到底解决了什么痛点?说点人话
TSN到底解决了什么痛点?说点人话

别跟我谈7层模型,我只关心现场。时间同步。比如一个包装产线,有伺服、有视觉、有RFID读写头。以前各用各的协议,同步靠硬接线脉冲。走线乱得跟蜘蛛网似的。CC-Link IE TSN把时钟嵌到数据帧里,全网络节点共享一个时钟。准确到纳秒级。你想想,相机拍照和机械手抓取,中间延迟可预测,废品率直接降了30%——这不是理论,是某汽车零部件厂的实测数据。

问:那工厂里已经有一堆Modbus TCP设备,能接进来吗?
答:能,但不能直接接。要用网关。CC-Link协会推的CLPA网关方案,把Modbus TCP、PROFINET、EtherCAT全转成CC-Link IE TSN。代价是什么?增加了一点转换延迟,大概1-2毫秒。但对大多数场景,够了。不过网关一多,本来想简化,反倒又复杂了…这算个小坑吧。

问:TSN交换机是不是很贵?
答:三年前是真贵,一台进口的瑞昱芯片交换机要上万。现在国产化了,虹科、三旺、摩莎都出,两三千块拿下。而且CC-Link IE TSN能用商用的TSN交换机,不像EtherCAT必须专有ASIC。这点很关键,成本压下来了。

实际应用中的坑与惊喜

去年帮华南一家3C电子厂做整线改造。原线EtherCAT,跑得好好的,但上头非要上MES大数据采集,还要跟AGV联动。EtherCAT天生不和TCP/IP友好,加了个专用耦合器,丢包丢到怀疑人生。后来咬咬牙,切了CC-Link IE TSN。过程跌宕起伏——最大的坑是电磁兼容。车间电焊机一开,TSN交换机狂闪,同步周期偶尔跳变。最后发现接地阻抗不达标,重新做了等电位联结,才稳下来。惊喜呢?就是混合流控。IT的摄像头数据、MES的SQL查询、还有运动控制指令,真就并行走一根网线。IT部那帮人高兴坏了,直接拉上防火墙,远程运维。这在以前想都不敢想。

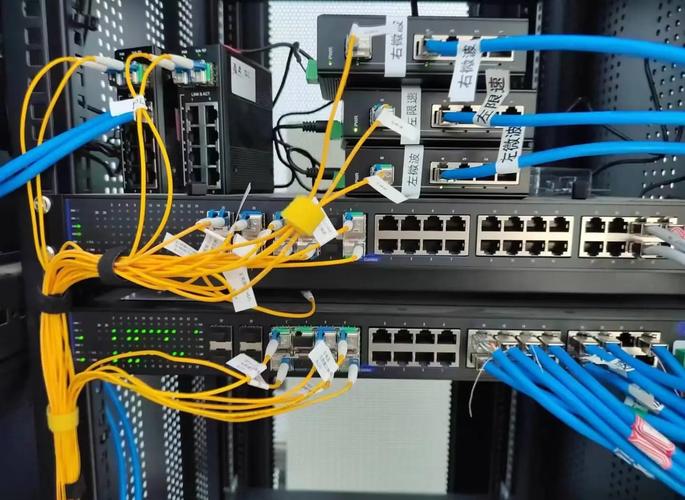

电子制造车间CC-Link布线与TSN交换机实景
电子制造车间CC-Link布线与TSN交换机实景

另一个案例,某日系机床厂,主轴同步。原用光纤环网,贵且娇气。换了CC-Link IE TSN后,线缆成本砍了一半,抗干扰还更强。调了三天,主轴双驱动同步精度稳定在±0.5微弧度。感叹号!这可是μ级精度,不是闹着玩的。不过说实话,配置软件iQ-R还是有点不友好,日系思维,菜单深。但相比EtherCAT的XML配置地狱,已经算仁慈了。

未来?已经来了

未来?已经来了
未来?已经来了

CC-Link协会现在开放了,跟OPC UA基金会勾兑,还搞了上云方案。边缘计算节点直接跑CC-Link IE TSN的代理,把数据打成UA格式,推上Azure或阿里云。我试着搭了一台样机,从传感器到云Dashboard,端到端延迟控制在20ms内——当然,前提是网络配好。⚠️ 别小看这一点,工业4.0喊了这么多年,真正做到这延迟的,有几个?

但话说回来,也别神话它。TSN的调度配置还没那么傻瓜,家里没个懂IEEE 802.1Qbv的工程师,玩不转。不过随着工具链成熟,这不会是障碍。回想2000年的Modbus TCP,不也被人骂太简单吗?现在呢,满大街都在用。CC-Link IE TSN的势头,有点像。

所以,如果你正规划新产线,或者老线要搞数据互通,别光盯着EtherCAT和PROFINET。试试CC-Link IE TSN,没准会发现新大陆。真的,时代变了。❗
