计算机辅助设计(CAD):从二维绘图到智能制造的挣扎与新生

干了二十年的机械设计,CAD这两个字母刻进骨头里了。但说实话,有时候真想摔了鼠标。

尤其深夜赶项目,模型树里一堆红色报错,约束乱成一团——这时候就会怀念起当年手工画图的“单纯”。那时候虽然慢,但起码每一步都心里有数,不像现在,软件明明在帮你,却总觉得它在跟你对着干。不过话说回来,真让我回去趴在图板上,可能腰第一个不答应。

手工绘图时代的余晖

我入行那会儿,车间里还挂着零号图板。师傅叼着烟,拿刀片刮硫酸纸上的墨线,手稳得吓人。一份齿轮箱装配图,画完少说两周,还得留神别把虚线实线搞混了——错了就得重来,没有Ctrl+Z。那时候觉得用电脑画图是“偷懒”,是离经叛道。可第一次看到AutoCAD R12在486上跑起来,一条直线瞬间生成,心里还是咯噔一下:这手艺,怕是要变天了。

果然,没过几年,厂里图纸室就撤了。二维CAD一统江湖,搞设计的都学会了“捕捉”和“正交”。但二维的局限很快就暴露了:空间想象全在脑子里,零件一多,干涉检查就像猜谜。于是三维CAD开始试探性地闯入,带着笨拙的界面和夸张的价格,还有一堆让人挠头的概念——基准面、草图约束、特征树……

计算机辅助设计(CAD):从二维绘图到智能制造的挣扎与新生
90年代机械工程师使用图板手工绘图
90年代机械工程师使用图板手工绘图

三维CAD的阵痛与狂欢

第一次用SolidWorks建齿轮泵,我愣是对着屏幕骂了一下午:为什么拉伸非要选基准面?为什么旋转凸台总是报错?好不容易磕出个模型,转成工程图,尺寸线全飞了。那时候真觉得这玩意儿是折腾人,还不如回去画二维。可等到装配体一模拟——嚯,动起来了!齿轮啮合、活塞往复,一目了然。那种冲击感,像用惯了算盘突然拿到计算器。

现在的三维CAD,强是真强。参数化、关联设计、自顶向下,搞非标自动化离不了它。但坑也不少:版本兼容能让跨部门协作变成灾难,Iges、Step导来导去,圆角没了,螺纹孔变光孔……💡一个忠告:千万别轻易升级,除非你有充分的时间debug。

问:小企业预算有限,选SolidWorks还是Inventor?

答:看你生态。如果供应商和客户全是SW,你非要上Inventor,就是给自己找麻烦。反过来也一样。这两家功能上互有胜负,但真正决定效率的是协作链的对接成本。我们吃过亏——为了一个客户,专门养了两套软件的license,就为了转化文件,肉疼。

问:学了CAD好找工作吗?

答:单纯“会软件”不值钱了。现在应届生简历上都敢写“精通SolidWorks”,结果连工程图公差标注都搞不清。真正缺的是懂工艺、懂材料、有行业经验的设计师,软件只是笔。❗千万别当按钮工。

云CAD与协同设计的真伪需求

近几年云CAD吵得厉害。Onshape、Fusion 360,打开浏览器就能建模,还能多人实时编辑——听着挺酷。去年我们试了试某云平台,想解决异地协同。结果网络一抖,模型就转圈圈。更崩溃的是,数据在别人服务器上,甲方一说保密要求,我们立马熄火。说实话,对于传统制造业,本地部署仍是命根子。云CAD可能适合创客或小团队快闪项目,但重资产、高保密的部分,一时半会儿很难全面拥抱。

不过反过来想,当所有历史版本都能云端追溯,再也不会有“最新版在谁电脑里”的噩梦,这才是云最诱惑的地方。只是安全这道槛,太硬。

计算机辅助设计(CAD):从二维绘图到智能制造的挣扎与新生

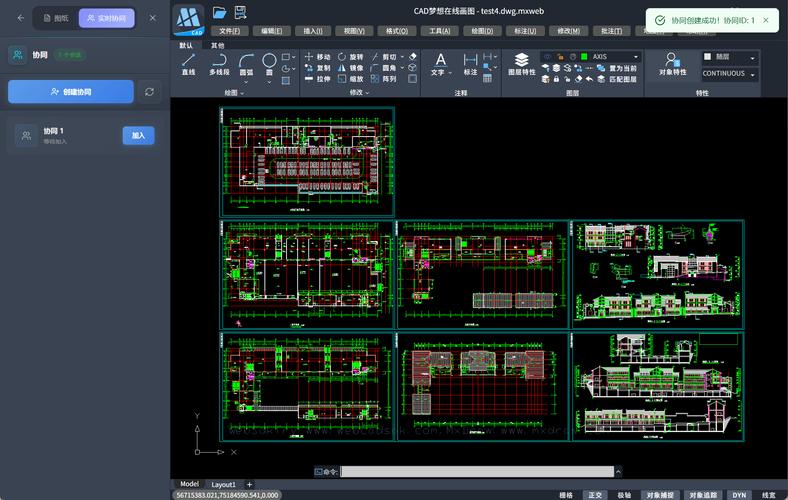

云CAD多人协同设计界面
云CAD多人协同设计界面

AI入侵:设计师要下岗?

谈CAD绕不开AI。生成式设计、创成式设计,输入载荷和约束,算法扔出一堆骨头状的轻量化结构。第一次见的时候,后背一凉:这他娘的是要抢饭碗啊!但用了几次发现,现阶段AI给出的方案,更多是启发——它不考虑加工成本,不管模具能不能出模,甚至无视标准件库。还得靠人兜底。所以与其说替代,不如说它成了个不知疲倦的实习生,天马行空出草图,我们来做工程化收尾。

真正让我兴奋的是AI辅助标注和模型检查。以前审图,几百个尺寸逐个核对,眼睛都要瞎。现在工具能自动识别缺失标注、指出不合理公差,准确率还挺高。✅这算是CAD这些年最实在的进步了。

不过也有忧心的地方:当系统越来越智能,年轻设计师会不会丧失对基础原理的敬畏?前两天面试一个新人,用Creo画了个支架,拓扑优化出漂亮形状,但问他壁厚不均匀会造成什么铸造缺陷——居然摇头。工具再好,脑子不能懒。

数字孪生:CAD的终极归宿?

这几年不少工厂搞数字孪生,把CAD模型、传感器数据、生产节拍揉在一起,在虚拟环境里调试产线。我们给一家汽车零部件厂做过仿真,机械臂抓取点算得死死的,节拍提升12%。但实施起来太耗人:模型必须轻量化又保持精度,电气、流体、气压管线都要带入——建模量翻倍。而且现场设备一换,孪生模型就得更新,维护成本极高。但毕竟,看到虚拟环境里的机器人抢先跑通了,心里还是挺踏实。

或许这才是CAD的真正未来:不再只是画图工具,而是贯通设计-制造-运维的数据母体。只是这条路,长得很。

计算机辅助设计(CAD):从二维绘图到智能制造的挣扎与新生

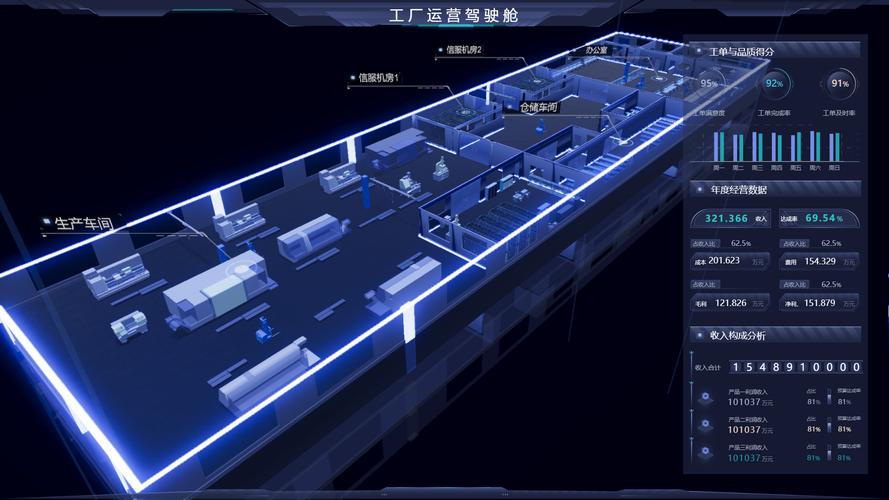

数字孪生工厂虚拟调试场景
数字孪生工厂虚拟调试场景

想起来入行时师傅说:“图纸是工程师的语言。”现在呢?语言还在,只不过从象形文字变成了会说话的活物。挺魔幻的。但不管载体怎么变,把东西做出来、用得住,这个初心,我猜永远不会过时。
