说实话，我吃过很惨的亏。去年冬天，车间一台90kW的挤出机变频驱动（VFD），把旁边的PLC干扰得抽风——程序乱跳，急停失效。差点出工伤。最后查出来，谐波是元凶。
谐波这玩意儿，看不见摸不着，但破坏力惊人。你从配电柜的电流表上根本看不出端倪，非得用Fluke 435这样的电能质量分析仪才能逮住。而且，不是只有大功率VFD才有谐波！小功率的同样可以让你头痛欲裂——只要你的电网“脆弱”。

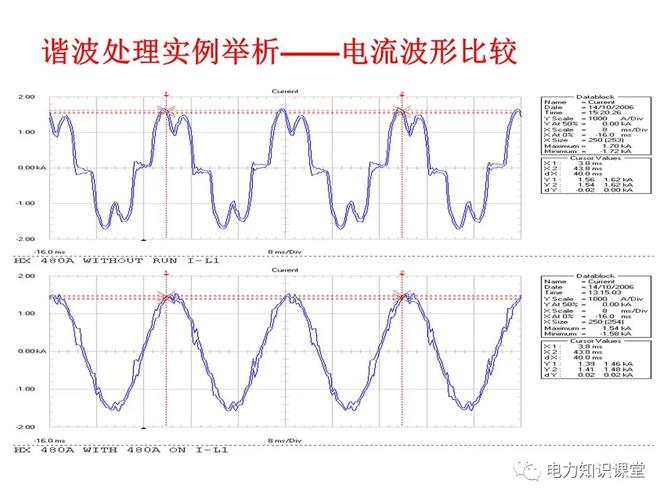

产生机理，一句话就能说清：VFD的整流部分是非线性负载，它会让输入电流变成尖峰状脉冲，而不是漂亮的正弦波。这些脉冲可以分解成一堆谐波——5次、7次、11次…… 5次谐波最嚣张，振幅大，危害猛。
可问题是，你不能不用VFD啊。节能！变频调速！软启动！好处实在太多。但要是处理不好谐波——就等着电机轴承被电蚀、电容柜炸了吧。

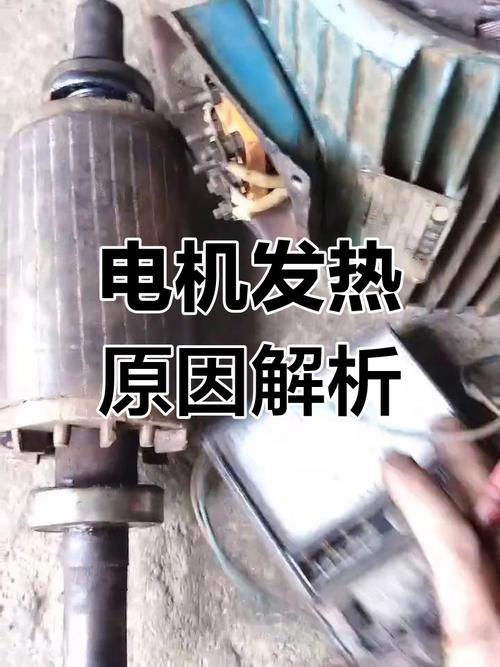

⚠️ 电机“莫名其妙”的发热和异响
有一回，客户打电话投诉：新装的VFD带的电机，运行不到半小时，烫得手都碰不得。我过去一看，哦——开关频率设得太低，还没加输出电抗器。VFD输出的PWM波形，上升沿陡得不像话，反射波在长电缆里叠加，电机端子电压峰值几乎翻倍。能不出事吗？
这就是谐波的另一个马甲：高频共模干扰。它不会出现在常规的谐波分析仪上，但通过电机轴电流、对地电流的形式，悄悄破坏轴承滚道。等你发现电机异响，轴承已经废了。
问：我用的VFD明明有内置直流电抗器，怎么还是干扰了旁边的传感器？
答：这太常见了。内置直流电抗器只能平滑直流母线的纹波，对进线侧的谐波缓和能力有限。你要是没有外加进线电抗器或有源前端，电网上的谐波电流该多大还多大——尤其当同一变压器下还有其他非线性负载时，谐波会“相互放大”。传感器信号线即使加了屏蔽，如果走线靠近VFD输出电缆，高频噪声照样耦合进去。记住一句土话：宁可多花钱在滤波器上，也别天天去换屏蔽电缆。
🛠️ 三板斧——不是万能，但能救命
这些年踩坑踩出来的经验，减少VFD谐波干扰，就三招。每一招都有用，但别指望单靠一招吃遍天。
- 加电抗器：进线和输出都要考虑。进线电抗器能压一压电流谐波，输出电抗器能削一削电压尖峰。3%阻抗的进线电抗器是标准选项，但谐波特别重时，5%也不过分。
- 选用多脉冲整流：大功率场合，12脉冲或18脉冲整流，谐波立马降一个数量级。但变压器和整流单元的成本，可得掂量清楚——我见过一个厂，上完12脉冲之后，发现还不如直接用有源滤波器便宜。

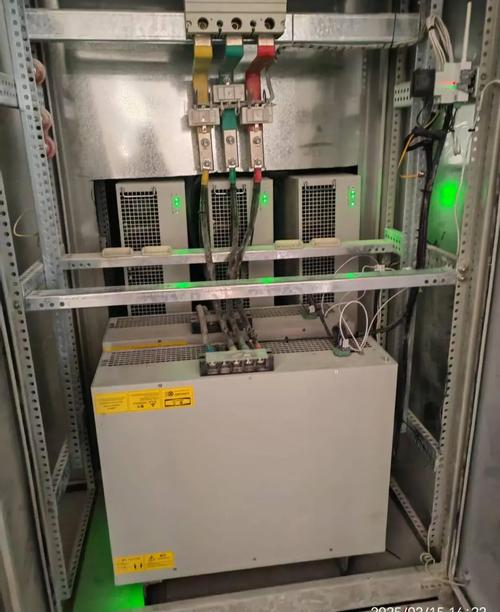

- 有源谐波滤波器（AHF）：这是终极武器。实时检测谐波，然后注入反向电流抵消掉。贵，但有效。尤其是在多台小VFD扎堆使用的地方，集中装一台AHF，比每台都加电抗器划算。
问：加电抗器和装滤波器到底哪个划算？
答：看你痛苦多久。如果只有一两台小VFD，而且电网本身强壮，进线电抗器足够了。成本几百到一千出头。如果是一个车间几十台VFD，谐波畸变率已经超了IEEE 519标准，月月被供电局罚款，那赶紧上有源滤波器。初期投入虽高，一年省下的罚款和避免的生产中断，足以回本。还有，别忘了谐波会降低变压器和电缆的带载能力——变相吃掉你的配电容量！
💡 选型时的“隐形条款”
不少项目经理只看VFD功率、电压、控制方式。谐波？管它呢！结果调试时傻眼——不是EMC不达标，就是电机烧得莫名其妙。
我的建议：在技术协议里就写明 “IEC 61800-3”或等同国标的EMC要求，别信口头承诺。还要看制造厂提供的谐波计算报告——尤其当你的预估负载和变压器容量之比超过30%，谐波很可能越线。很多VFD销售员会拍胸脯说没问题，等出了事，他早拿完提成走人了。所以，把责任一板一眼写进合同。
另外，低压VFD和高压VFD的谐波治理思路差别很大。高压VFD常用单元串联多重化，谐波天生少。但低压VFD就杂了：二极管整流、IGBT整流、AFE……各有各的谐波水平。千万别把低压的经验直接套到高压上，反过来也不行。
最后，真心话：别省那点电抗器的钱。我见过太多因为省了几千块电抗器，最后损失好几万的案例。VFD是好东西，用好了十年不坏；用不对付，它就是一台谐波发生器，能让整个车间不得安宁。
