逆向工程:我们如何复制德国人的精密零件——没图纸也能搞

上个月车间那台1998年的老瑞士磨床又趴窝了。主轴轴承报废,原厂备件报价八万,交期十四周。怎么办?

等着?生产线停一天就是五位数的损失。买国产替代?尺寸差一丝,装上就烧轴瓦。最后我们拍板——逆向!就三天,拿着拆下来的破轴承去扫描,第四天上午,新轴承已经在高速转着了。费用?不到原厂报价的十分之一。

这就是逆向工程在工业现场的真实面目。它不是软件破解,不是代码反编译,而是对物理世界的精细复刻——甚至,要比原厂做得更好。

没有图纸,我们怎么把零件“克隆”出来?

早些年搞逆向,基本靠老师傅的手艺。卡尺、千分表、高度尺,趴在平台上一遍遍地测。遇到复杂曲面,比如叶轮叶片,直接抓瞎。我记得2005年给一家泵厂做叶轮测绘,三个人忙活了两周,最后装上去振动超差,拆下来一看,曲面过渡有个台阶……就差了0.2毫米。那个年代,逆向全靠“测、画、做”,周期长,精度靠运气。

现在呢?上个月我们扫描那个主轴轴承套圈,用的是一台国产蓝光扫描仪——别瞧不起国产,精度做到5微米,点云密密匝匝,电脑都卡了三秒。扫描过程就像给零件拍CT,转几圈,叮一声,完事儿。然后数据进Geomagic,三角面片自动拟合,再甩到SolidWorks里,半小时出三维图。回头看当年,简直就是石器时代。❗

高精度蓝光三维扫描仪扫描轴承套圈现场
高精度蓝光三维扫描仪扫描轴承套圈现场

不过我要泼盆冷水。扫描只是第一步,真正的难点在建模。很多人以为扫出来的点云直接就能用了,想得美。点云有杂点、有分层,有些深孔、内倒角根本扫不到,需要人工修补。而且,逆向不是照抄——你得理解原设计意图。那个轴承套圈的油槽,原厂做得特别浅,我们第一次照原样加工,润滑不足,跑合阶段就拉伤了。后来分析,德国人可能用的是一种涂层工艺,让浅油槽也能存住油,可我们没有那工艺,只能把油槽加深0.3毫米,问题解决。所以说,逆向工程是二次设计,不是拷贝不走样。

逆向工程不只是抄数——材料分析才是灵魂

有一回惨痛教训。给某军工单位仿制一个液压阀体,尺寸完美,装上去泄压。拆开看,阀芯卡死。所有人都懵了。后来做材质分析,发现原阀体是球墨铸铁,我们用了普通45钢,热膨胀系数不一样,一到高温工况,间隙全变了。狗日的,谁也没想到查材质。从那以后,我立下规矩:逆向必须带材料牌号鉴定。

所以我们现在做逆向,标配三件套:三维扫描仪、直读光谱仪、硬度计。光谱仪往零件上一怼,十几秒,元素成分全出来,碳、硅、锰、铬、钼,甚至微量钛、钒都能抓出来。然后对照材料数据库,反查牌号。有时还能发现原厂的猫腻——有一次,一个德国齿轮,标注是20CrMnTi,打出来碳含量偏上限,渗碳层深度比国标推荐值多0.2毫米。行家一看就懂:他们靠工艺强化,省了材料升级的钱。这就是逆向带来的学习机会,对吧?

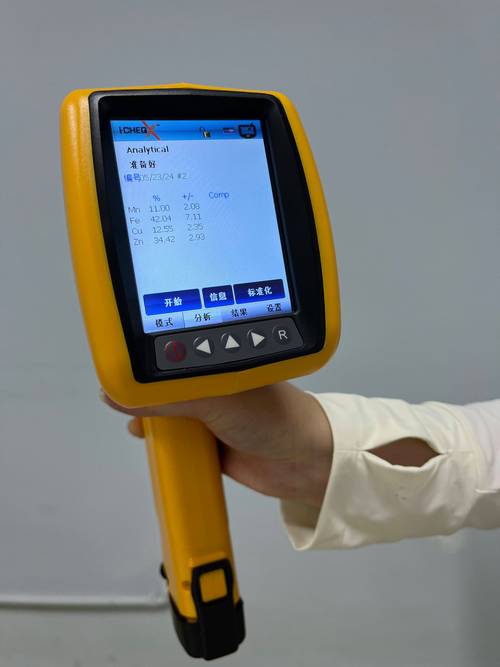

手持式光谱仪检测机械零件金属成分
手持式光谱仪检测机械零件金属成分

有人要问了,热处理状态怎么逆向?切片看金相呗。镶嵌、磨抛、腐蚀,上显微镜。马氏体、贝氏体、残余奥氏体,一点点对图谱。说实话,这活没五年以上材料经验干不了。我们有个老工程师,看金相跟看相片似的,一看就说:“这淬火温度高了,有针状马氏体。”事后查工艺记录,果然,原厂那批料含碳量波动,他们调了温度。这个层面的逆向,简直是侦探破案。

我踩过的坑:扫描精度和表面处理的那些破事

讲个哭笑不得的事。去年扫描一个阳极氧化过的铝件,尺寸全偏大。我们以为扫描仪坏了,校准三遍,还是偏。后来才反应过来:阳极氧化膜厚20微米,双面就是40微米,正好在扫描仪的误差带边缘。而我们要的,是基体尺寸。只好把样件用氢氧化钠溶液煮掉氧化层再扫,结果尺寸就准了。从这次起,我们针对不同表面状态,定了处理规范:喷漆的除漆,生锈的除锈,镀铬的退镀……不能嫌麻烦。

还有扫描基准问题。有些异形件,没有明显的平面或圆柱做基准,建模时坐标对齐全靠猜。猜错了,后续加工基准全偏。我们现在强制要求:使用三坐标测量机事先在零件上建立测量基准,然后把基准传递到扫描数据里。没有三坐标?免谈。精度要求高的件,别信手持扫描的全局拼接精度,那是靠算法硬凑的,做中小件必须上机械臂加转台,全自动扫描,精度上一个台阶。

问:小厂资金有限,买不起高端扫描仪,怎么做逆向?

答:别慌。如果零件以二维特征为主,比如法兰、轴套、箱体安装面,直接用传统量具加二次元影像仪就够。我们给一个乡镇企业做过减速箱壳体测绘,游标卡尺、深度尺、内径量表,配合影像仪测孔位,两天搞定,精度到0.02毫米,完全满足使用。只有曲面多、结构复杂的件,才必须上扫描仪。现在国产手持激光扫描仪价格已经下探到五六万,精度0.03毫米,对小厂是个不错的选择。另外,合作共享也是个思路:不少城市的模具城、孵化器提供公共扫描服务,按小时收费,一件几百块就能扫。路子多得很,别被设备吓住。

问:逆向出来的产品,会侵权吗?

问:逆向出来的产品,会侵权吗?
问:逆向出来的产品,会侵权吗?

答:这是个好问题,牵扯到法律红线。专利法保护的是创新设计,如果原产品已过期专利,或者你通过逆向进行改进设计,产生了新的技术特征,那没问题。比如你把一个专利失效的阀体,改了流道减少压力损失,这就是新设计。但照抄仍在有效期内的专利产品,用于商业生产,就是侵权。另外,外观设计专利和商标更是碰都别碰。我们的原则是:只仿结构,不仿商标;只学原理,不盗图纸;逆向用于维修、技改、消化吸收,而不是低价倾销。行业里有个灰色地带:为集成设备做接口尺寸的适配性逆向,这种情况法律风险较低。但无论如何,做之前最好请专业律师评估,别辛辛苦苦搞出来,一纸律师函全白干。💡

所以说,逆向工程这事,越做越敬畏。它不是简单的抄数,而是跨学科的多手艺活——从测量到材料,从建模到工艺,哪一个环节掉链子,出来的就是废铁。但换个角度看,它又是中小制造企业快速提升能力的捷径。这些年,眼睁睁看着好多厂子,靠逆向一个个零件吃透进口设备,最后自己搞出整机,出口比原装还猛。这感觉,就像小时候拆闹钟,装不回去被揍,但一旦装回去了,就什么都懂了。

最后说一句:别被“逆向”两个字吓到,它本质上是工程思维的极致应用。图纸丢了不怕,怕的是没了探究原理的劲儿。
