无损检测(NDT)那点事:干了十年,有些话不吐不快

搞了十几年无损检测,最烦的就是有人问:你们那个探伤,是不是就是拍个片子?
拍片子?也对也不对。射线检测(RT)确实是拍片子——可这年头,谁还用纯粹的胶片?数字化射线成像(DR)早普及了。但你要是把NDT等同于拍片子,那现场的磁粉、渗透、涡流、超声… 都得哭晕在工具箱里。

前两天在一个风电塔筒的制造厂,看着几个刚入行的小年轻拿着超声探头在焊缝上划拉,手法那叫一个飘。我实在没忍住:耦合剂涂那么厚干嘛?你以为刷墙呢? 超声检测(UT)的门道,真不是仪器上那几个波形图能说明白的。探头角度选错,耦合不良,或者碰到个粗晶材料——得,满屏的草状回波,你连缺陷波都找不着。这都是书本上刷不出来的教训。

✅ 现场最怕遇到的“灵异事件”

说实话,搞NDT的人,多少都有点强迫症。看到一个微小的显示,不把它定性清楚,觉都睡不踏实。可偏偏有些“显示”,规范上没写,经验也没招。

记得有次在石化装置上做渗透检测(PT),一根316L不锈钢管线,渗透剂喷上去,显像剂一敷——好家伙,密密麻麻一片红色细纹。第一眼看过去,以为材料裂成了蜘蛛网。现场所有人都懵了。后来反复清洗、重新检测,纹路还在。最后做了金相,才发现是表面因机加工产生的极浅的微裂纹网络,深度还不到0.1mm。渗透剂进去了,但标准上这算缺陷吗?算裂纹吗?验收条款咬文嚼字,扯皮了半天。这种“非典型显示”,检测报告里写起来都烫手。

还有一次,用涡流检测(ET)查换热器管束。有一根管子信号异常,幅值不大,相位却飘到姥姥家去了。拆出来一看,内壁有个不起眼的凹坑,但下面竟然藏着应力腐蚀开裂的萌芽。要不是涡流对表面下缺陷敏感,等开裂贯穿管壁,那损失… 不敢想。所以常说:NDT不是万能钥匙,但没它你连门都找不着。

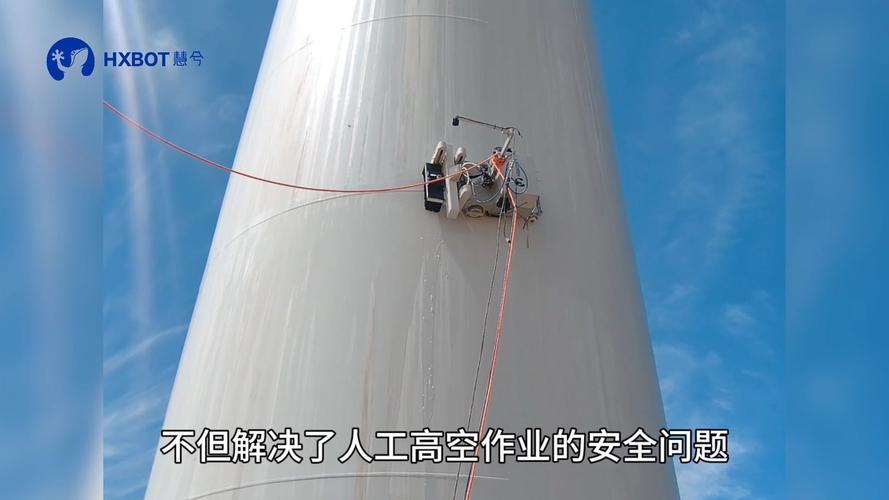

风电塔筒焊缝超声检测现场
风电塔筒焊缝超声检测现场

❗ 方法选错,等于白做

很多人觉得,上最贵的设备准没错。错!相控阵超声(PAUT)听着高大上,可你要是测个薄壁小径管对接焊缝,普通A超换个70度小晶片探头,又快又准。干嘛非得折腾相控阵?调试半天,扫查计划弄不好,出来的扇形图像反而容易误判。💰

射线检测也是。以前在长输管道环焊缝上,都偏爱γ源拍片,穿透力强,效率高。但现在很多新区块要求数字化射线(DR),曝光时间短,成像快,不用洗片子。可是——注意这个可是——DR对裂纹的检出率,除非透照角度极其理想,否则还不如传统胶片。特别是热裂纹那种曲折的缝隙,数字图像稍有过曝就看不真切。所以每次工艺卡评审,我都要拍桌子强调:别只图省事,缺陷类型和检测方法的匹配度才是命门!

贴张典型的缺陷对比图,一目了然:

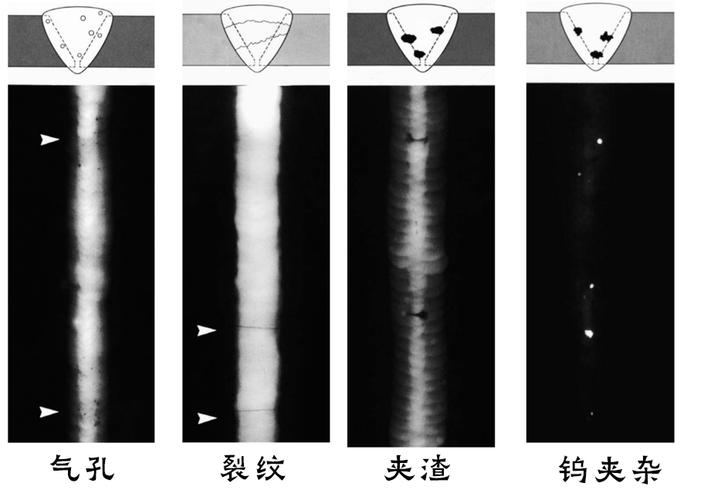

射线检测气孔与裂纹底片对比图
射线检测气孔与裂纹底片对比图

💡 关于资格证那点事儿

💡 关于资格证那点事儿
💡 关于资格证那点事儿

一提到考级,话就多了。ISO 9712、ASNT SNT-TC-1A、国内的特种设备无损检测人员考核… 证是拿了一摞,可真正能干活的有几个?我见过二级UT证书挂了好多年,连声速和频率的关系都说不清的“持证人员”。

问:那考级理论知识背得滚瓜烂熟,为什么现场还老是搞砸?

答:因为题库和现实隔着十万八千里。比如超声波检测,理论教你计算近场区、扩散角,但真实的焊缝里,根部未焊透可能和渣滓混在一起,反射波杂乱不堪。这时候需要的是对波形动态变化的直觉,是知道探头摆动一度,哪个波峰跟着变,哪个波峰纹丝不动——这恰恰是背不出来的。所以我们的老师傅总说:资格证是一张门票,进门后怎么演,全靠自己练。

问:那磁粉检测这么简单,是不是随便弄弄就行?

答:简单?交叉磁轭法磁化厚壁管座角焊缝,你试试看。磁极间距、提升力、交流还是直流、湿法黑磁粉的浓度… 一个不小心,近表面缺陷就会溜掉。尤其现在新材料层出不穷,双相不锈钢、镍基合金,磁导率差异大,常规磁粉根本吸不住。这时候你可能就得换渗透,或者用特殊磁悬液。简单?认为磁粉简单的,都是没被现场教训过的。

另一个常被问到的:

问:视觉检测(VT)也算无损检测?那不是用眼睛看吗?

答:算,而且是最古老、最不能丢的一种。但现代化的视觉检测,早不是拿手电筒照照了。内窥镜、工业相机、甚至搭配AI图像识别,能发现毫米级的表面异常。尤其在役设备检查,很多裂纹最开始就是靠有经验的检验员“看”出来的。眼睛,有时候比探头还灵——前提是你得知道往哪看。

📌 新趋势:数据说话,别凭感觉

📌 新趋势:数据说话,别凭感觉
📌 新趋势:数据说话,别凭感觉

这几年,数字射线和相控阵超声的记录数据量暴增。以前一张报告附几个波形,现在一个焊缝的PAUT数据几十个G。💥 怎么存、怎么分析、怎么用作寿命评估?这是新痛点。已经开始尝试用缺陷特征参数与断裂力学模型结合,直接给出剩余寿命曲线。说实话,这让我兴奋,也让很多老把式害怕——经验,正在被量化。但说回来,再好的模型,原始数据采集不准确,一切都是空中楼阁。所以执行标准的人,依然是关键。

还有个扎心的事实:很多工厂的NDT环节,仍被当成“走过场”。老板恨不得一分钟检测十米焊缝,报价压得极低,责任却无限大。这行业,浮躁得很。可一旦出了事,第一个查的就是无损检测记录。有些话不便深说,懂的自然懂。

最后,想对那些刚入行的朋友说:别满足于会操作仪器。把材料、焊接、结构力学甚至断裂物理都啃一啃——检测的意义在于预防失效,而你,是那道最可靠的防线。 哪怕有时觉得无力,但每次发现一个潜在的裂纹,那份庆幸,足以支撑你再干十年。
