搞激光切割这些年，我踩过的坑和悟出的门道

上周去老李的钣金厂，看到他新上的那台万瓦光纤切割机正吭哧吭哧地切12mm不锈钢，速度确实快，但断面黑乎乎的挂渣严重，后道打磨的工人直骂娘。老李问我咋整。我说你这气体用错啦，还开那么快，能好才怪。他一脸懵：买设备时厂家说高功率一枪头搞定厚板啊。唉，这种误区我见过太多次了。

说实话，激光切割这行当，参数、工艺、维护，哪一样不是深坑？今天不整那些虚的，就聊聊我从血泪教训里总结出来的东西——可能有点跳跃，但绝对都是干货。

切割速度与质量的平衡：别被广告忽悠

很多老板以为买高功率就是为了一味快。大错特错！快是有代价的——断面粗糙度、热影响区、挂渣，这些都会恶化。我去年调试一台15kW设备，切20mm碳钢，按厂家推荐的极限速度跑，结果切出来像狗啃的一样。后来降速15%，用上高压氮气，断面光滑得能照镜子。

辅助气体的选择，更是门玄学。碳钢厚板用氧气，利用铁氧反应增焓，但薄板用氧气切口容易过烧，这时候氮气就上场了。不锈钢切割几乎全用氮气，但纯度不够99.99%的话，断面马上发黄。我有次进了一批便宜氮气，结果整批货报废，赔了十多万——从此再不敢贪便宜。铝板？空气切割成本低，但要求严格的话还得用氮气，否则氧化严重。铜和黄铜？用氧气，或者混合气，不然反射光能把你镜头烧了。

穿孔工艺：最容易被忽视的杀手

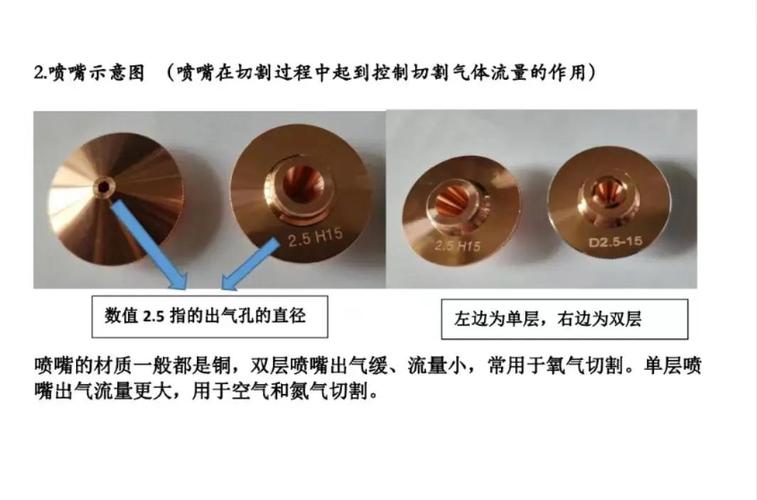

穿孔。对，就是那个不起眼的小动作，搞不好能把整块板材废了。厚板穿孔时，如果脉冲频率、占空比、气压没调配好，瞬间的飞溅物会糊住喷嘴，然后切割头撞板，几十万的镜头说没就没。我刚开始时没少赔钱，后来总结出一套规律：厚碳钢板穿孔，采用分级穿孔——先用低功率、低气压打个小孔，再逐步加大，让熔渣顺利排出；不锈钢穿孔则要快速穿透，防止热量堆积导致材料硬化。现在有些智能系统带穿孔检测，能自动调整，但别完全指望它，还是得人工盯紧。

问：光纤和CO2激光切割机到底怎么选？花大价钱上光纤值不值？ 答：这得看你切啥材料。CO2切非金属和厚不锈钢确实还有优势，但维护成本高到你怀疑人生——光路镜片三天一擦，反射镜娇气得要死。光纤切割机呢，免维护，电光效率高，切薄中板像切豆腐。但切铝和铜时，由于波长短吸收率低，反光风险大，需要防反射装置。现在市面上百分之九十买新设备的都上光纤了，CO2早已不是主流，除非你有特殊需求。不过提醒一句，光纤切厚碳钢（>25mm），断面质量始终不如CO2，这是物理特性决定的，别被销售吹晕了头。

那些让你头大的日常维护与突发状况

机器不是铁打的。保护镜片污染是头号敌人，哪怕肉眼看不见的灰尘，在高功率下也会吸收热量炸裂。我要求操作工每班次清洁保护镜，用无水乙醇和擦镜纸，一个方向擦拭，不能来回蹭。⚠️血的教训：有次夜班工人偷懒，保护镜炸了，整个聚焦模块内部污染，光路镜片全报废，修了5天损失几十万订单。

还有，冷却水系统必须用去离子水，定期换。水冷机那家伙娇贵着呢，水温波动超过2度就要查原因。激光器的冷水管结垢后，散热不均会引起模式跳变，切割质量直线下降。另外，机床的防尘、导轨的润滑，这些基础活最容易被忽视，但一出问题就是大停机。

问：为什么切直角或小圆弧时，经常出现挂渣或者切不透？ 答：这是典型的加减速问题。机床在拐角处速度会降下来，如果激光功率不变，能量堆积导致过烧；但如果控制系统够聪明，会自动调低功率。有些老机床没有这个功能，就需要手动设置转角功率补偿。还有个做法是，在CAD/CAM里对尖角部位加入一个微小的环切路径，让切割头匀速通过，效果甚好。现代的高端系统都有自动优化功能，但小厂往往还是半自动调，这就考验工艺员的经验了。

说了这么多，其实激光切割这玩意儿，三分靠设备，七分靠工艺。再牛的机器，遇上一个不懂参数、不重维护的操机工，也是白搭。这也是为什么我现在越来越推荐客户上智能化——自动对焦、自动巡边、远程诊断、参数库自适应，能减少人为失误。但真要玩儿透，还是得多在现场摸爬滚打，书本和PPT可教不会你气味和声音的变化。

最近又帮一家电梯厂解决覆膜板材切割的鼓膜问题，改了气体压力和切割方向，搞定。这种成就感，比卖出去一台机器还爽。行了，今天就唠到这儿，改天详聊如何用压缩空气代替氮气降本，那里面坑更多。
