电火花加工(EDM):为什么你的模具车间还在被电极消耗坑惨?

前几天一个搞注塑模的朋友半夜发消息——说一套新模试了三次,老板脸都绿了。槽子、筋条放电打得一塌糊涂,电极跟啃西瓜似的往下掉渣。他问我,EDM这玩意儿是不是过时了?激光不行吗?高速铣不行吗? 说实话,听到这种问题我血压就上来了。电火花不是不行,是太多人压根没搞懂怎么“用”它。尤其现在五轴、自动化满天飞,偏偏在石墨电极选型、放电参数调整上还跟二十年前一个水平,你不踩坑谁踩坑?

EDM 真的快被替代了吗?

先泼盆冷水。激光切割、微细水刀、超声加工……这几年确实抢了不少细活。但遇到深窄槽、内直角、超硬材料——比如一炉烧出来的粉末冶金模、航空叶片上的气膜孔——对不起,EDM还是唯一解。它的核心优势压根不在速度,而在 **“非接触、无宏观切削力”**。打个比方:用铣刀搞那个0.5mm宽的深筋,刀杆振得跟音叉似的,而EDM靠放电腐蚀,哪怕电极自己细成针都不怕。 不过话说回来,很多人抱怨“打不动”、“效率低”,问题往往出在哪儿呢? ❌ 排渣不畅。 屑排不走,二次放电、拉弧、短路全来了。你盯着火花看,噼啪乱闪以为干得欢,其实一大半都在打空气和重铸层。 ❌ 电极材料瞎选。 石墨还是紫铜?有人一辈子只用石墨因为便宜,但细筋、高镜面要求下,紫铜的尖端放电集中性吊打石墨。反过来,石墨的热稳定性、低损耗在大面积加工里又稳得一批。 ❌ 脉冲参数跟玄学一样调。 IP、ON TIME、OFF TIME、伺服电压……有些老师傅凭感觉拧,换了机床品牌就抓瞎。
电火花加工机床放电加工过程火花特写
电火花加工机床放电加工过程火花特写

选电极材料:别让采购部替你决定

我见过最荒唐的事——车间主任为了降本,把精密筋位电极全换成国产细颗粒石墨,结果损耗率飙到15%,加工一个型腔换三根电极,时间成本倒赔进去。 问:那到底什么时候该用石墨,什么时候该用紫铜? 答:这个没有死规矩,但有经验阈值。一般来说,石墨适合大电流粗加工、深窄槽、非镜面区域。导热快、热膨胀低,不易拉弧。而紫铜适合精加工、微细筋位、镜面火花,因为材料更致密,放电痕迹更细。但是!紫铜在薄片电极上容易变形,对排渣要求也更高。有个简单判断:如果电极最小宽度小于1.5mm,或者表面粗糙度要求Ra 0.4以下,站紫铜。如果只是清角、大面粗打,石墨性价比无敌。 💡 还有个被低估的材料:铜钨合金。贵,太重,但耐烧蚀能力逆天,打硬质合金模具的时候,你恨不得把它供起来。 再问:为啥我买的高纯石墨电极也掉渣? 答:两种可能。一是颗粒度跟电流不匹配。细颗粒用在小电流精打才显优势,你拿去干大电流粗加工,表面热冲击直接崩裂。二是浸铜石墨出了粘连——买的时候看看厂家给的电流密度上限,别光图便宜。

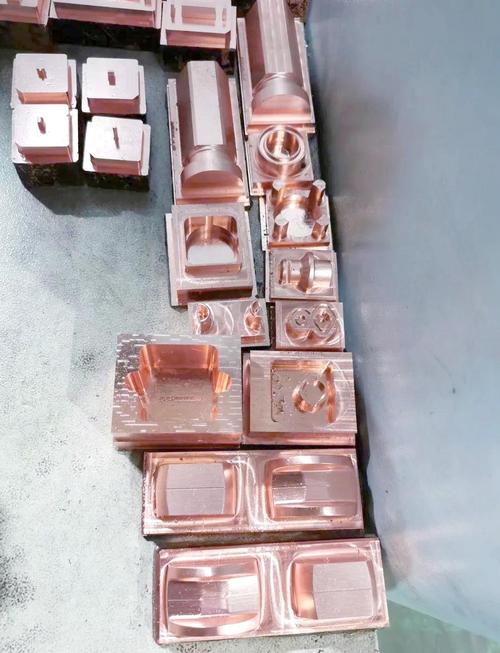

电火花加工石墨电极与紫铜电极对比样件
电火花加工石墨电极与紫铜电极对比样件

放电参数调参:别只盯着脉宽瞎拧

放电参数调参:别只盯着脉宽瞎拧
放电参数调参:别只盯着脉宽瞎拧
很多人调EDM参数,上来就加电流、调脉宽。效率是快了,电极损耗和加工面质量直接血崩。说个我调试过的碳化硅陶瓷模具案例——这玩意儿导电性差,正常参数根本打不动。后来我们把伺服基准电压往下拉了15%,让放电间隙缩到更短,同时把休止时间加大到脉宽的两倍,强制排渣。虽然单个脉冲能量没变,但有效放电次数翻倍,效率反而上来了。 ❗ 这里要特别提一个容易被忽略的点:抬刀动作与排渣逻辑。 中低端机床抬刀就是直上直下,其实屑反而可能被吸回去。稍微好点的机床有“跳跃式抬刀”、“横移排渣”这些模式,用好了效率差30%以上。你买机床的时候光看价格不看抬刀算法,那后面就别抱怨效率低。 还有放电介质。火花油用久了积碳、含水,直接影响介电强度。车间师傅拿鼻子闻觉得“还行”,其实早就该换了。定期用折射仪测一下,比一年全换一次更科学——当然老板又要嘟囔成本。 问:数控铣削+EDM清角的工艺组合里,清角余量留多少最合适? 答:经典难题。留少了,铣刀痕迹深,EDM得长时间修光;留多了,打得慢还费电极。经验值:根据最终表面要求,清角处留0.05~0.1mm余量(单边)。如果后续要镜面火花,留0.02~0.03mm,并要求铣削预加工表面粗糙度Ra1.6以下。别光给图不标余量,编程那边一刀切下去,最后EDM哭都来不及。 问:加工中突然电弧拉伤工件,除了停机还能怎么抢救? 答:先别慌。如果是小面积拉伤且在非配合面,立刻降低电流、增加休止时间、调高抬刀高度,用微弱脉冲“修”过去。如果配合面,多半得焊补或降面——所以监控异常放电的电流波形很重要,好的机床能自动回退和调整,你夜里不用蹲着看。

智能化方向:自动换电极、在线监测不是噱头

智能化方向:自动换电极、在线监测不是噱头
智能化方向:自动换电极、在线监测不是噱头
现在的EDM早就不只是“火花机”了。发那科、牧野、阿奇夏米尔这些大牌,自动电极库+机械手换电极已经是标配。更狠的是在线监测火花频谱,通过实时分析脉冲的频谱特征,判断是正常放电、空载还是拉弧,然后自动调整参数。这玩意儿能让你夜里黑着灯让机床自己跑,第二天早上收活。 不过我见过一家中型模厂,花了上百万上自动化线,结果电极库里堆满石墨粉尘,机械手抓取不稳。一个小细节:石墨加工粉尘是导电的,落在电极接口上会导致定位误差甚至短路。所以⚠️ 防尘罩、抽尘系统必须跟上,不然自动化就是个摆设。 最后说个扎心的事实。EDM效率天花板不在机器,而在工艺思维。同样一台机,有人打15分钟一个腔,有人得40分钟,还不稳定。去展会看看那些精密接插件模、LED支架模,镜面火花打出来能当镜子照,那才是真功夫。别整天想着换机床,先把电极设计基准、装夹重复精度、放电参数库这些软功夫磨一磨。 行了,该吐槽的吐了,该说的也说了。下次再有人抱怨电火花不行,把这篇文章甩过去。
