测量系统分析(MSA):你的卡尺真的准吗?一个老质检的扎心总结

我干了十五年质量,最怕听到的一句话就是——“这量具刚校准过,没问题!” 靠,校准通过不代表测量系统就合格啊。很多厂子,钱砸在高端设备上,却栽在最基础的测量上。今天咱们不扯虚的,就聊聊MSA那些坑。
车间测量系统分析操作场景
车间测量系统分析操作场景

为什么校准远远不够?

上个月,我们的三坐标测一个轴径,连续测十次,数据能差出0.005mm。这跟校准有毛关系?这叫重复性。还有再现性,换个人操作,数据又变了。这就是为什么AIAG手册要求做GR&R。 但很多人不知道,偏倚和线性也是隐形杀手。去年我们买了一把高端数显卡尺,校准证书漂亮得很,结果测标准块,偏了0.02mm——因为操作员习惯用力不均。线性更坑,在量程低端准,高端就飘了。你手里那些合格报告,可能只是冰山一角。

GR&R到底怎么做?新手的血泪教训

第一次做GR&R,选了10个零件,3个人,每人测3次,结果GRR%=45%,当场崩溃。后来才搞明白——样本没覆盖全公差带。选样时,你得故意挑一些接近上限、下限的,别只拿合格品,那样变异根本体现不出来。 问:GR&R分析中的样本到底怎么选?
答:必须覆盖整个生产过程波动,特别是公差带的边界。别用连续生产件,要刻意从近期批中挑出极端值。如果公差是±0.05,至少要有个+0.04和-0.04的件。否则你的评估是失真的,审核老师一眼就能看穿。 问:%GR&R多少算合格?
答:通常<10%优秀,10%-30%可接受,>30%必须改进。但注意,这是针对过程控制。如果用于产品判定,要求更严,还要考虑ndc(可区分类别数)至少≥5。很多供应商用GRR=25%糊弄事,结果一出货就被索赔,得不偿失。

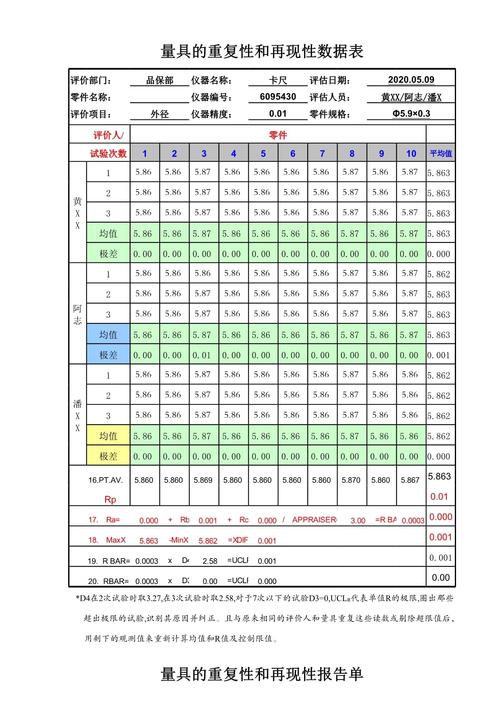

量具重复性和再现性GR&R分析图表
量具重复性和再现性GR&R分析图表

破坏性测试,MSA该咋整?

拉伸试验,一拉就断,怎么重复测?要用嵌套设计(nested design)。说起来都是泪,有一次和研发抬杠,查了三个月才发现是夹具偏心导致数据异常。所以MSA不只是量具,是人、机、料、法、环整个测量过程的变差。 对于破坏性试验,必须假设同批次内部变异极小,然后评估批间变异。车间经常犯的错:把同根棒材取三个试棒当作重复测量——错!那是同个母体,变异小得离谱,要是拿这种数据算GRR,结果漂亮得像假账。

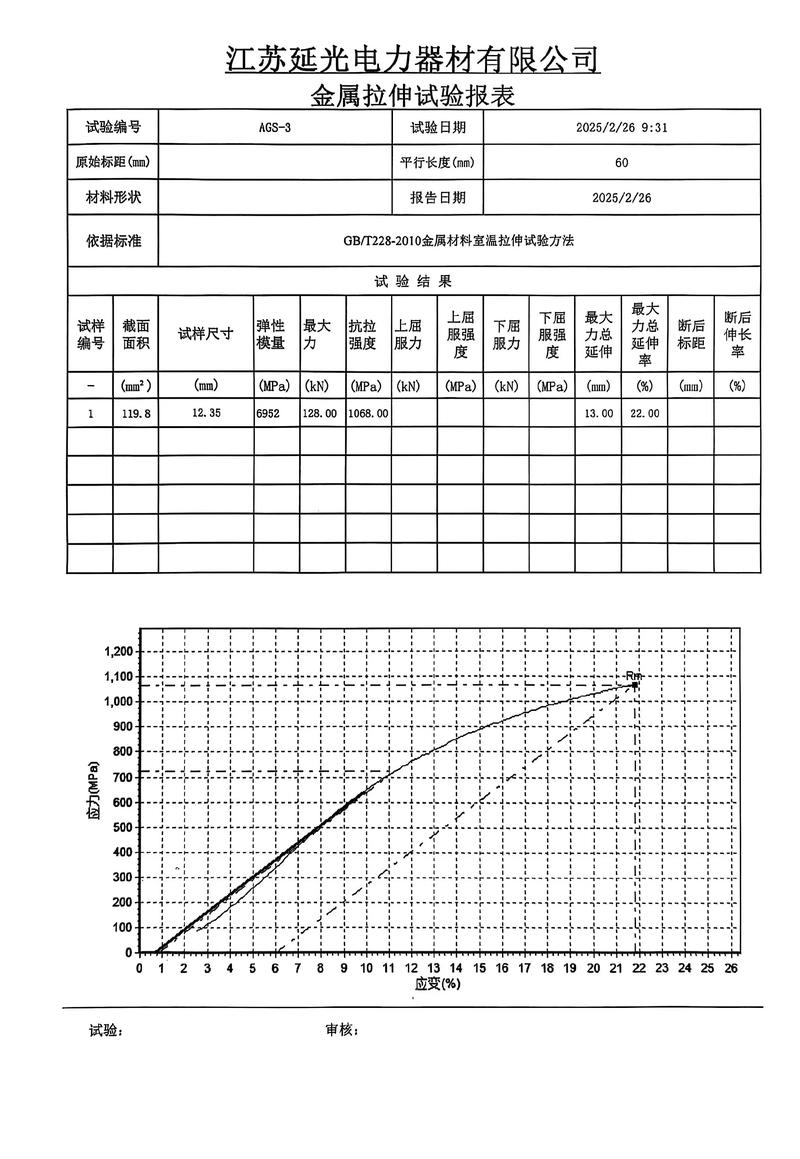

拉伸试验破坏性测量系统分析
拉伸试验破坏性测量系统分析

那些让老师傅翻车的细节

还记得2019年,我们给一家主机厂供连杆,孔径CpK总是不稳定。请了咨询师来,盯着现场看了半天,突然问:“你们量具预热了吗?” 原来铝件热膨胀,刚开机测和连续测差好几μm。就这么个小细节,卡了半年。 还有分辨率(最小读数)。原则是“十分之一”规则:量具分辨率应至少是公差带宽的十分之一。但很多人机械执行,忽略了重复性占比。如果重复性变异就占了公差的五分之一,分辨率再细也没用。 说实话,MSA最怕的是人员情绪。夜班小伙子困得快,测出的数据能好吗?再现性差的根源,往往不是手法,是疲劳和敷衍。管理者看不到这些,光看数字能看出个鬼。

审核前突击,还是从根上治?

我见过太多企业,审核前三天拼命凑一套漂亮的GR&R报告,甚至连数据都是编的。可生产线照样流出不良品。为啥?因为他们的测量系统根本就没稳定过。 问:如何长期监控测量系统健康度?
答:别只靠一年一次MSA。用控制图法监控标准件,每天开机测一次,画均值-极差图,一旦出界立即停线排查。还可以做期间核查,用盲样考操作员。我们车间现在每周随机抽几个人,测个标准件,数据实时上传,谁状态下滑一目了然。

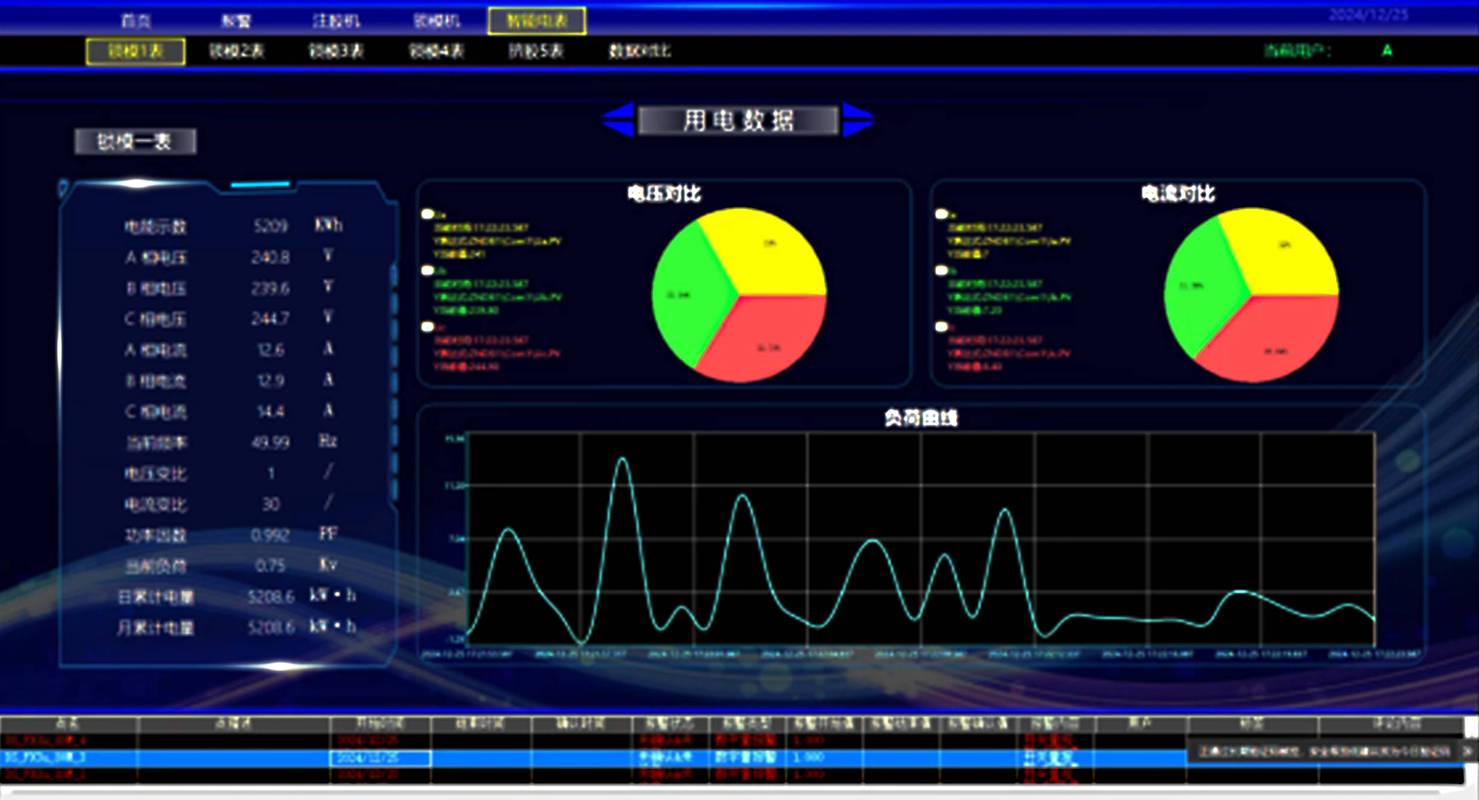

测量系统控制图趋势监控面板
测量系统控制图趋势监控面板
说到底,MSA不是做给客户看的,是给你自己看的。当你对测量数据有了真正的信任,过程控制的决策才不会跑偏。下次客户投诉尺寸超差,先别急着调机,查查你的测量系统吧。多少大厂的教训摆在那里,别等交了一百万学费才醒悟。
