工业以太网:别再迷信“一根线通天下”了,聊聊真实战场

那天在客户现场,看到产线又停了——因为一根网线。说实话,这种事我见得多了,但每次还是想骂人。工业以太网,这四个字现在被吹得天花乱坠,什么“一网到底”、“无缝互联”……但我敢打赌,真正在现场摸爬过的兄弟都知道,哪有那么神!

工业以太网现场混乱接线和故障指示灯
工业以太网现场混乱接线和故障指示灯

我最早接触这东西是2012年,当时公司上了一套PROFINET,厂家说“即插即用”,结果光解决PN控制器与第三方IO的握手问题就耗了三天。后来才明白,工业以太网根本不是普通以太网换个壳子——物理层、协议栈、甚至数据帧的优先级机制都完全不同。但很多项目经理还是拿它当办公室网络搞,不出事才怪。

协议混战:选型就像开盲盒,赌对了是英雄,赌错了……

协议混战:选型就像开盲盒,赌对了是英雄,赌错了……
协议混战:选型就像开盲盒,赌对了是英雄,赌错了……

工业以太网真正的痛点在协议。PROFINET、EtherNet/IP、EtherCAT、CC-Link IE、POWERLINK……光列名字就一串,互相还不兼容。你想用西门子的CPU去直接连罗克韦尔的远程IO?做梦吧!虽然都叫工业以太网,但EtherCAT走的是飞读飞写,PROFINET强调RT/IRT分级,EtherNet/IP靠CIP Sync搞时钟同步,底层逻辑完全不同。

前年给一家新能源电池厂做方案,控制器选了倍福,因为EtherCAT在高速同步方面确实牛。结果后面客户想加一套视觉系统,相机只支持EtherNet/IP,最后不得不加了个anybus网关。看着它把EtherCAT的分布时钟映射成CIP的QoS,我头皮都发麻——这玩意儿的延迟抖动能把整个产线节拍搞乱。一句话:选协议前,先想清楚你的系统里主控是谁、从站类型、以及未来扩展的兼容成本。

问:我们现有设备都支持Modbus TCP,能叫工业以太网吗?直接连交换机行不行?

答:Modbus TCP确实是工业以太网的一种,但它是“尽力而为”的TCP通信,实时性很差。如果只是监控温度、电表这类慢变量,完全没问题。但如果你要控制伺服,那绝对不行——延迟几十毫秒就等着撞机吧。直接连普通交换机也不是不可以,但必须保证网络负载低于30%,而且不能有广播风暴。我见过最惨痛的教训:一个厂把所有PLC、HMI、摄像头全接到一个办公网交换机,结果午饭时间全厂网络瘫痪,因为有人看视频……后来他们买了带VLAN的工业交换机,做了QoS优先级,才勉强稳住。

物理层才是魔鬼:网线、接头、屏蔽,一个细节就能让你崩溃

很多人爱吹TSN、爱谈协议栈,却忘了最简单的物理连接。工业环境的高温、粉尘、振动、电磁干扰,对8芯双绞线的考验是办公室的100倍。我见过最离谱的现场:一条急停网线被机器人手臂反复刮擦,外皮破了,屏蔽层断了,结果系统不定时丢包,查了三个月!最后发现是某次关机时,线芯搭到了机架上造成感应电压……这种事,不亲自拿福禄克仪表测一遍,你永远不知道信号质量烂成什么样。

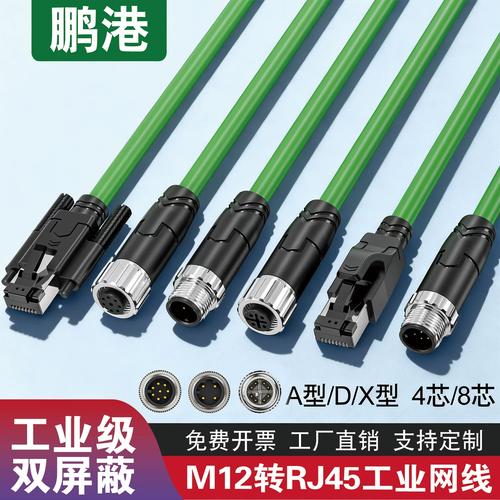

工业以太网 M12 连接器安装与测试
工业以太网 M12 连接器安装与测试

建议别省成本。RJ45水晶头在普通场合还行,但汽车车间、铸造厂这种地方,老老实实用M12或M8连接器,防护等级至少IP67。双端屏蔽、等电位接地比什么都重要——去年跟一个做涂装的客户争论很久,坚持让他们在桥架两端做360°环接,结果设备丢帧率从15%降到0.3%,他才服气。

问:我们工厂都是Profibus DP,升级工业以太网到底值不值?

答:看痛点。如果现场总线已经稳定运行十年,设备也没大换血计划,真没必要跟风。但如果你发现DP的12Mbps带宽已经卡脖子,或者驱动参数修改恨不得等半天,那就换。而且升级不是简单换线——工业以太网要求拓扑规划、诊断能力、甚至网络安全配置都要跟上。比如PROFINET,你得会用PRONETA分析工具,会看拓扑地图,不然出了问题还是两眼一抹黑。

TSN:统一幻象还是新坑?我持悲观态度

TSN:统一幻象还是新坑?我持悲观态度
TSN:统一幻象还是新坑?我持悲观态度

时间敏感网络(TSN)这两年炒得火热,很多厂商号称“用一根线搞定所有通信”。原理确实先进:通过时间感知整形、帧抢占、门控调度,让实时数据和非实时数据在同一网络上混跑。但现实呢?我去年参加汉诺威展,看了一圈demo,发现目前真正量产支持TSN全栈的设备少得可怜——芯片成本高、软件栈不成熟,而且不同厂商对802.1Qbv的实现还有细微差异,互操作性测试能让你掉光头发。

更现实的问题是:老旧设备怎么办? 一个工厂上千个节点,不可能一夜之间全换成TSN-ready的。混合组网又涉及网关、边界时钟,复杂度指数上升。我的建议是:如果你是非运动控制领域,比如过程自动化,等一等;如果是汽车焊装或高速包装,可以先在局部试点,但必须拉上所有供应商一起做联合验证,否则就是白花钱。

还有人问无线工业以太网,像5G+TSN……听着很美,但我实测过一个AGV场景,终端的时钟同步精度连1μs都难保证,因为无线空口延迟太飘。所以,别信PPT参数,信自己的示波器。

网络安全:被忽视的定时炸弹

网络安全:被忽视的定时炸弹
网络安全:被忽视的定时炸弹

一说工业以太网,人们就盯着速度、同步,但安全呢?自从那几次轰动全球的工控安全事件后,我才意识到,工业网络隔离做得有多差。很多工厂的控制网络和生产信息系统直接打通,连个像样的防火墙都没有。去年给一家水处理厂做评估,发现他们的PLC居然能直接ping通外网——仅仅因为工程师在家远程调试方便!我气得差点摔了电脑。

所以现在做项目,我必推“分层防护”:现场层、控制层、监控层用工业防火墙串起来,配合深度包检测。 比如EtherNet/IP的CIP协议,必须做端口级管控,否则一个UDT指令就可能让设备宕机。这些东西,真不能等出事再补课。

问:小厂预算有限,工业以太网安全怎么做才不花冤枉钱?

答:先做网络分段。花几百块买个支持VLAN的网管交换机,把办公网、视频监控网、设备控制网逻辑隔开。然后关闭所有不用的端口、禁用缺省用户、升级固件。如果连交换机都舍不得,那就把网线颜色严格区分——橙线走PLC,灰线走HMI,蓝线走摄像头,物理隔离。虽然土,但有效。

写到这里,其实还有很多想吐槽,比如某家知名的工业以太网诊断软件居然不能自动发现网络拓扑,还得手动画图;再比如某些供应商吹嘘“实时响应<1ms”,但根本不提负载条件……唉。总之,工业以太网是个好东西,但别被神化。它需要你懂协议、懂物理、懂安全,更需要你蹲在现场,看指示灯闪烁,查日志,握万用表。这才是真实的工业。
