Modbus协议:15年工控老鸟的调试血泪史,这些坑你一定遇到过

做了这些年工控,说实话,最让我头大的不是伺服 tuning,也不是 PLC 逻辑 bug——反而是那个简单到令人发指的 Modbus 通讯。就两根线,主从轮询,寄存器读写,闭着眼睛都能背出来的协议,一到现场就疯狂抽风。 上周我在一个污水处理厂调试,西门子 PLC 读 20 台变频器的频率,画面上的数据隔三岔五就变成星号。现场那位年轻电气师一脸无辜:”我照着手册做的呀,波特率 9600,8 个数据位,一个停止位,无校验,终端电阻也加了……”我扫了一眼他的 RS-485 接线,差点一口气没上来——那两根信号线被他接成了一朵花!分支线每条都有两三米长,还不带屏蔽。你说能不乱吗? Modbus 协议本身不坑,坑的是不懂物理层的人。

不要小看那两根线:RS-485 的物理层陷阱

不要小看那两根线:RS-485 的物理层陷阱
不要小看那两根线:RS-485 的物理层陷阱
很多新人以为 Modbus RTU 就是串口发命令,软件层面搞定就行。错了。它在物理层用的 RS-485,看似简单,实则是个挑剔的主。 分支线必须短! 理论上 RS-485 支持多站,但那是指手拉手的菊花链拓扑,每个节点尽量用短线引出。你千万别把现场的线都拉到一个接线盒里再放射出去,那信号反射能让你怀疑人生。现场经验:分支线超过 30 厘米就等着掉帧吧。

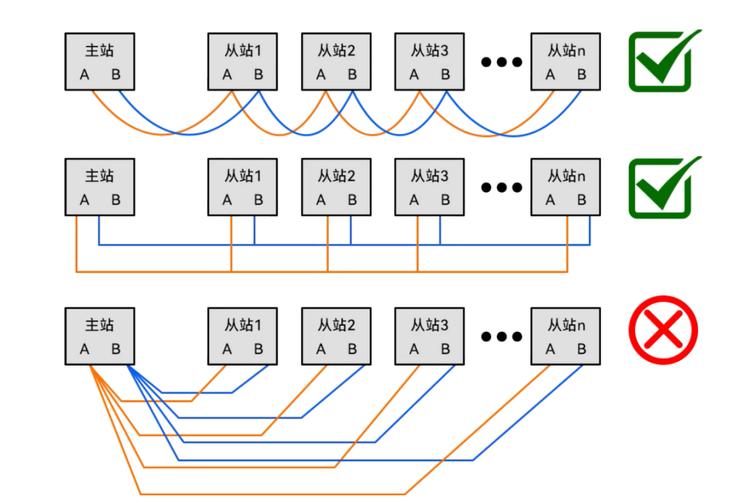

RS-485总线手拉手接线与分支线长度示意图
RS-485总线手拉手接线与分支线长度示意图
终端电阻不是万能的。两端要各一个 120 欧,匹配特性阻抗,这谁都知道。可有些设备内部已经带了电阻,你再加一个,并联后变成 60 欧,驱动器根本推不动。偏置电阻呢?好多人压根没听过。A 线加上拉,B 线下拉,确保空闲状态有个确定的电平,不然总线上全是杂波,主站以为有从站应答,然后解析出一堆错误帧。 有一次,一个化工厂的项目,Modbus 通讯动不动就 timeout。我们测试发现,总线上空闲时 A-B 电压只有 0.1V,远小于标准的 200mV。后来在主机端加了两个 560 欧的偏置电阻,症状立刻消失。感叹号都不够表达我的心情——就俩电阻,折腾了三天! 接地,还是接地。RS-485 是差分信号,理论不需要共地,但实际现场强电设备一开,共模电压能把信号淹没。必须把各个节点的信号地用一条线连起来,或者至少做到单点接地,不能让它浮着。更变态的是隔离,若现场有大功率变频器,没有光电隔离的中继器就是摆设,烧 485 口的事我没少经历。

功能码用错?这 3 个坑我替你踩过了

Modbus 的功能码就那几个,可就是有人用不对。不是那块料,而是手册和设备实现不一致。 💡 坑 1:03 读保持寄存器,一次能读多少个? 协议说最多 125 个。有些国产仪表你照着 125 发,它直接回一个异常码 03(非法数据值)。因为它内部缓冲区只有 80 个寄存器。你只能分段读,还得看设备手册上”建议一次读取数量”这个隐蔽的参数。 💡 坑 2:06 单写和 16 多写,傻傻分不清。给变频器设定频率,用 06 功能码写一个寄存器,没问题。但有些参数是两个寄存器才能装下(比如 32 位浮点数),必须用 16 功能码同时写两个,不然高低位割裂,速度给定就变成天文数字。更坑的是字节序:同样一个浮点数,A 设备是 ABCD 顺序,B 设备是 CDAB,不搞清楚就乱码。

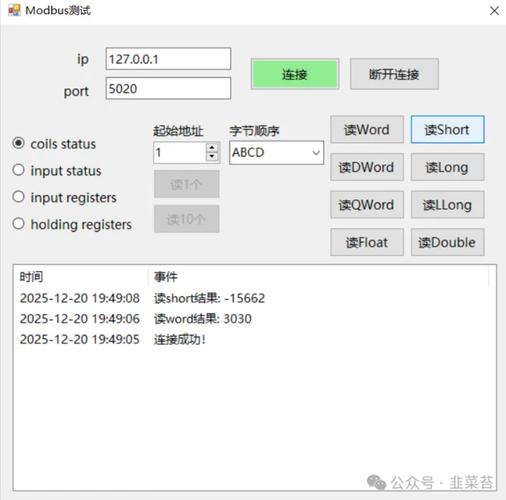

Modbus浮点数传输字节序ABCD与CDAB对比
Modbus浮点数传输字节序ABCD与CDAB对比
💡 坑 3:广播地址 0,用起来爽,排查起来哭。向地址 0 发写命令,所有从机执行。可没有应答。你根本不知道它成了没有。某次远程控制 30 个阀门,图省事用广播发了关闭命令,以为全都关了,结果其中一个没收到,溢出的原料差点出事。从此我只敢用单播确认。 问:现场干扰严重,Modbus通讯时断时续,除了加终端电阻还能怎么办? 答:先看屏蔽。很多现场用的线根本就没有屏蔽层,或者屏蔽层被当地线用了——两头都接地,形成地环路,反而引来干扰。正确做法是屏蔽层只在主站端单点接地,从站端悬空。其次尝试降低波特率,9600 换 4800,甚至 2400,牺牲速度换稳定。如果还不行,上隔离型 RS-485 中继器,将总线一分为二,切断共模电压路径。另外检查电源,同一个开关电源给传感器供电的纹波也能干扰通讯,给 485 转换器单独一个隔离电源模块会有奇效。❗ 波特率降低后,务必修改主站的轮询超时时间,否则等不到应答就轮询下一个站了。

Modbus TCP 简单?也就快了一点点而已

从串口跳到以太网,Modbus TCP 去掉了 CRC 校验,把 RTU 的报文塞进 TCP 包里,听起来真省事。可实际工程里,第一个拦路虎就是防火墙。IT 部门死守 502 端口,你要开放还得填一堆申请表。走公网?一想起黑客能直接给设备发停机命令我就后背冒冷汗。 Unit ID 的陷阱: 串口时从站地址是核心,但在 TCP 里,IP 地址已经区分了设备,Unit ID 默认可忽略(设为 0xFF 或 0)。可有的设备用它做内部设备标识,你通过串口服务器转换时,若忘改 Unit ID,两个从站就会同时回应,冲突起来帧全都乱套。 连接数限制: 很多现场用 cheap 的串口服务器,只允许 4 个 TCP 连接,而你的 SCADA、OPC 服务器、触摸屏都要连,瞬间超限。设备不会报错,只会悄悄拒接新连接,你看着绿着的网络灯干着急。

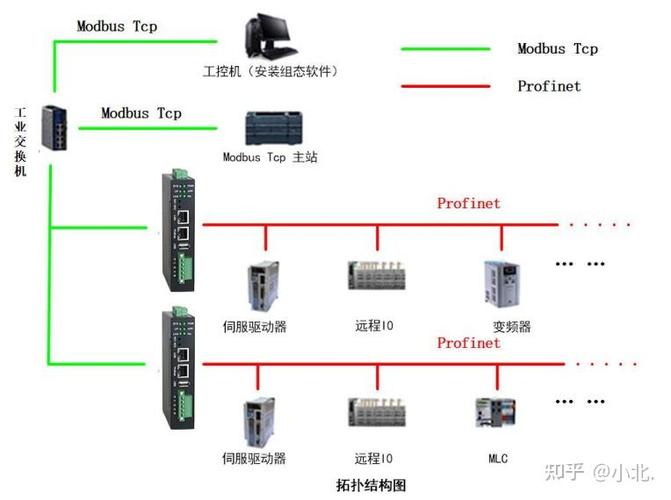

Modbus TCP多主站访问同一设备连接数限制示意
Modbus TCP多主站访问同一设备连接数限制示意
Modbus TCP 真正的优势是能同时多主站访问,但前提是设备支持。多数从站只是简单的串口转 TCP 网关,背后还是单任务:一个时间只能处理一个请求。你用多个客户端同时抢,响应时间立刻飙升。所以别迷信”以太网更快”,物理层快不代表设备处理能力强。 问:读取变频器的频率寄存器(40001)总是得到乱码,但用串口助手直接读又是对的,可能是什么原因? 答:99% 是字节序和数据类型问题。首先确认你读取的是 2 个寄存器还是一个?频率通常是 32 位浮点,占用 40001-40002。如果只读了 40001,只取到半个数,解码必乱。其次,检查字节序。Modbus 协议没规定多字节数据顺序,厂家各自为王。你的 PLC 或 HMI 配置里要选对”字交换”或”字节交换”。简单判断:如果用 03 功能码读回两个寄存器,得到 0x42C8 0x0000(对应 100.0f),但设置时把 0x42C8 放低地址,那就是大端;若低地址是 0x0000,就是小端。都试试。还不行,就用逻辑分析仪捕捉报文,对着手册里的 Modbus 寄存器表,看它究竟返回了什么,别猜。💡 一些小牌变频器的频率实际是乘以 100 的整数,根本就不是浮点,你看寄存器量程说明。 说了这么多,Modbus 依然是我最喜欢的工业协议。它开放、透明、实现简单,不像那些私有协议那么高贵。只要物理层做扎实,软件上细心处理各种边界,这老伙计能在 IIoT 时代照样跑得欢。别听厂商忽悠某某协议是工业 4.0 的标配——能稳定通上数才是王道。
