CC-Link IE TSN 凭什么成为工业通信的下一代标杆?

说实话,刚接触 CC-Link IE TSN 的时候,我内心是有点抗拒的。

毕竟 CC-Link 家族的东西已经够好用了。从最基础的 CC-Link 现场总线,到后来的 CC-Link IE Control、CC-Link IE Field 网络,在自动化圈子里混了二十年,闭着眼睛都能把模块插好、程序配通。突然又冒出来一个带 “TSN” 尾巴的版本——时间敏感网络? 这玩意儿不是 IT 领域的东西吗? 工业现场真的需要?

但是,去年一个项目彻底打脸。

现场撞墙: 再快的千兆网也受不了“交通堵塞”

某汽车产线改造,200 多个节点,伺服、视觉、RFID 搅在一起。客户要求控制周期压缩到 1ms 以下——这还不是最狠的,最头疼的是第三方视觉系统和自家 PLC 要共享同一根千兆线缆,并且视觉数据动不动就爆发上百兆的峰值流量。结果呢? 画面延迟飞起,对位精度乱跳,整个车间差点变停车场。

试过 VLAN 隔离,有效果但不稳定;也想过再拉一根独立网线给视觉,可桥架早就塞爆了。就在绝望之际,看到了 CC-Link 协会 (CLPA) 力推的 CC-Link IE TSN 方案——在标准以太网上玩时间分片。第一反应: 吹牛吧?

但死马当活马医。三菱的 RD78G 运动控制模块,配上支持 TSN 的交换机和从站伺服,不到三天就组网完毕。重新上电的那一刻——

简直像换了台新机器。视觉、运动控制、I/O 数据完全在一个通道里跑,仿佛有个无形的交警在精准调度,谁先走谁后走,卡得死死的,但又不浪费一丝带宽。延迟压到 300μs 以下,抖动几乎为零。

跟我一起调试的老王乐了: “这玩意儿早出来五年,我头发能多剩一半!” ❗

CC-Link IE TSN 网络拓扑示意图
CC-Link IE TSN 网络拓扑示意图

TSN 到底施了什么魔法?

很多人把 TSN 吹得神乎其神,其实说穿了就三层东西:

第一,时间同步 (IEEE 802.1AS)——所有人对表。传统以太网,各个设备自己的时钟漂来漂去,毫秒级的控制根本没法同步。TSN 硬是让全网节点的时间偏差小于 1μs。怎么做到的? 在硬件层面打时间戳,不像以前用软件协议来回校准。

第二,流量调度 (IEEE 802.1Qbv)——给数据过红绿灯。给实时控制数据 (比如伺服指令) 预留固定的时间窗口,其他非实时数据 (比如视觉图像) 只能在窗口外面传输。就算视觉突发大量数据,也绝不会挤占伺服的时间片。这就是我在现场体验到的“交警”作用。

第三,无缝冗余 (IEEE 802.1CB)——断了也不怕。通过环网或双链路,在线缆断掉的瞬间直接切换到备用通道,控制指令零丢包。以前用 CC-Link IE Field 光纤环网,断线恢复还要几十毫秒,现在靠 TSN 硬件级冗余,几乎无感切换。对于冲压线、高速包装机这种东西,安全意义太大了。

而且,别忘了 TSN 是 IEEE 标准,不是哪家闭门造车。它能兼容普通 Ethernet 设备,也就是说 IT 网和 OT 网终于可以物理合一了——以前搞 MES 和产线隔离,恨不得加三层防火墙,现在一根线跑到底,管理简化到哭。

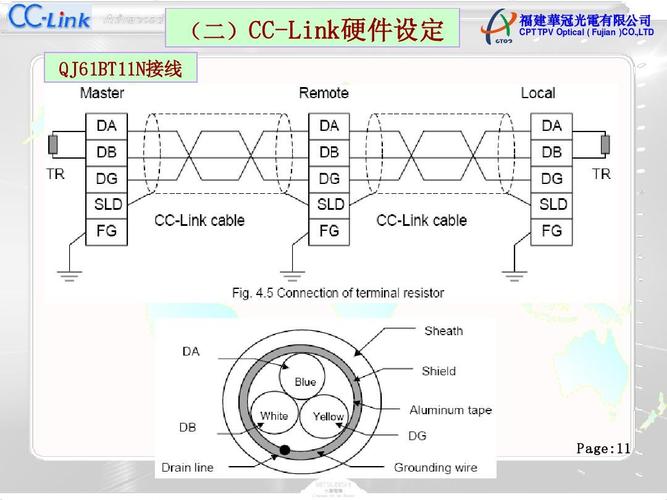

三菱CC-Link模块实际接线图
三菱CC-Link模块实际接线图

兼容性是最大彩蛋

兼容性是最大彩蛋
兼容性是最大彩蛋

过去推一个新协议,最怕的是旧设备要全部扔掉。CC-Link IE TSN 这点做得特别鸡贼: 它不仅能和前辈 CC-Link IE Control、CC-Link IE Field 通过简单的适配器无缝集成,连那些只有串口的 CC-Link 老设备,都能经由 CC-Link IE TSN 主站模块继续服役。甚至——

甚至支持 CC-Link IE Field Basic! 这个基于 100Mbps 以太网纯软件协议,你让一个普通的电脑网卡装上 SDK,就能当成 CC-Link 从站用。换句话说,你把 Windows 工控机跑上位软件,可以直接读写伺服参数,连三菱 PLC 都省了! 当然稳定性怎么样另说,但至少给了极低成本切入的方案。

另外,CC-Link Safety (安全通信协议) 也是原生搭载在 IE TSN 上的。紧急停止、光栅、安全门这些安全逻辑信号,混在同一个网络里传输,速度丝毫不受影响。以前做安全回路,要单独拉安全 PLC 和硬接线,现在一根网线搞定,还通过 SIL3 认证——你让那些做硬接线的老师傅怎么想?

问: “CC-Link IE TSN 必须用三菱的交换机吗? 会不会被绑死?”

答: “这是大家最担心的。其实完全不是。只要交换机支持 IEEE 802.1Qbv 等TSN 标准就行,比如 MOXA、Belden、Hirschmann 都有相应产品,甚至一些国产的东土科技也开始支持了。唯一要注意的是,某些高级功能比如多路冗余,可能对交换机有额外要求,去 CLPA 官网查兼容列表比较稳。我用的是 MOXA EDS-4000 系列,稳如老狗。”

问: “那开发门槛高吗? 我们团队只会传统梯形图。”

答: “兄弟,都 2024 年了,还死守梯形图啊? 说正经的,三菱 GX Works3 里面已经把 IE TSN 配置做得相当傻瓜了,新建工程选 RCPU (比如 R08EN) 或运动控制器,网络参数里勾选 TSN,剩下的就是从站自动扫描、映射地址。在线调试甚至能看到每个时间片的实际占用率。唯一需要琢磨的可能就是时钟主站的选择和拓扑优化——环形还是星形,哪个延迟最小。不过话说回来,稍微有点网络基础的电工,培训一周就能上手。我怀疑 CLPA 是故意降低门槛,想快速铺量。”

为什么我看好它,但又不完全放心

为什么我看好它,但又不完全放心
为什么我看好它,但又不完全放心

CC-Link IE TSN 很强,强到让人觉得现场总线的时代真的快结束了。但是——这个但是很重要——它的强大依赖于交换机的品质和时钟配置的正确性。如果交换机里的 PTP 大时钟 (Grandmaster) 选得不好,或者网线质量差导致时间包延迟,整个网络就会周期性抽风。另外,虽然 TSN 理论上能融合 IT/OT,但实际部署时,IT 部门那帮人根本不让你碰他们的核心交换机,物理合一更多是口号……

还有一个隐忧: 生态。虽然 CLPA 会员企业超过 3800 家,但 IE TSN 相关的设备目前还是三菱自家占大头,第三方伺服、视觉、传感器的跟进速度相对较慢。买块 IE TSN 从站芯片自己开发? 那可得准备好银子。好在迈入 2023 年后,安川、台达、倍福 (虽然有点勉强) 都陆续推出支持产品,势头起来了。

最后我想说,如果你正在规划一个对响应速度、同步精度、和数据融合有极端要求的产线,CC-Link IE TSN 是当前工业以太网领域最值得认真评估的方案,没有之一。哪怕只是把伺服周期从 2ms 降到 500μs,模具寿命和产品一致性都能提升一大截。怕就怕你抱着旧架构不放,等竞争对手车型都更新两代了,你还在修修补补。

嗯,就这样。下回聊聊具体的参数配置避坑。
