工业现场总线:那些年拧过的DP头,和现在烫手的EtherCAT

你拧过PROFIBUS DP的接头吗?紫色的外壳,九针,拧的时候得用扳手,不然根本紧固不了。有一次在现场,一个柜子背后空间狭窄,我撅着屁股拧了半小时,满手油污… 想起来就牙酸。

现在呢?一根网线,咔哒一插,搞定。工业以太网真香。可是,真的一切问题都解决了吗?

从串口到以太网:物理层变了,脾气没变

现场总线,说白了就是让控制器跟现场设备——传感器、执行器——能互相说话。早年RS-485一统江湖,PROFIBUS、Modbus RTU,都是基于差动信号的串行通信。硬件简单,但组态软件复杂得要命。波特率、终端电阻、GSD文件… 出点问题就抓瞎。

然后工业以太网来了。PROFINET、Ethernet/IP、EtherCAT、Powerlink,一堆协议。物理层变成RJ45或者光纤,速度从几十kbps飙到100Mbps甚至1Gbps。好多工程师欢呼:终于不用伺候那些龟速总线了!但现实呢?

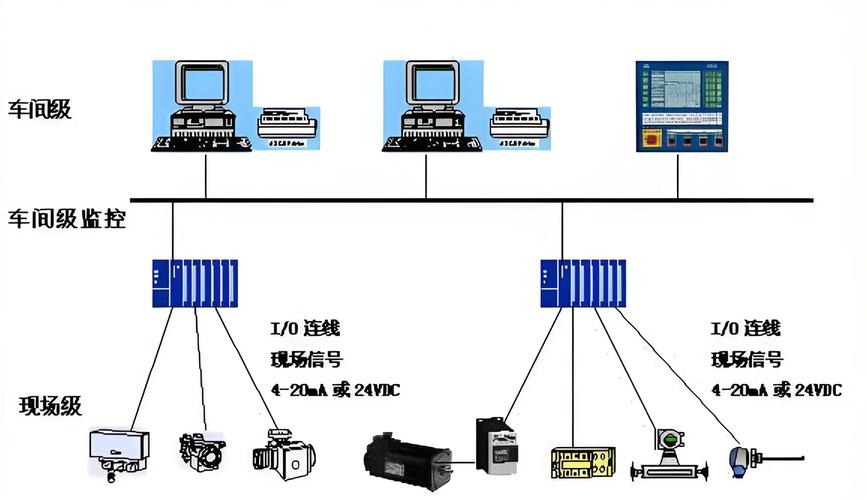

工业现场总线PROFIBUS接头与以太网RJ45对比
工业现场总线PROFIBUS接头与以太网RJ45对比

一个扎心的事实:老设备还活着。大量的PROFIBUS、DeviceNet站点还在工厂里运转。有时候想升级成Profinet,厂家说控制器固件不支持,或者换模块的成本够买辆小车。所以,混合架构才是常态。

EtherCAT到底有多快?为什么成了运动控制首选?

如果说哪个总线让我这个搞运动控制的家伙最兴奋,那就是EtherCAT。它的“飞读飞写”数据处理方式,延迟能压到微秒级。一个伺服轴,同步周期最短可到31.25微秒,可怕。反观PROFINET IRT,虽然也快,但协议栈开销还是大一些。

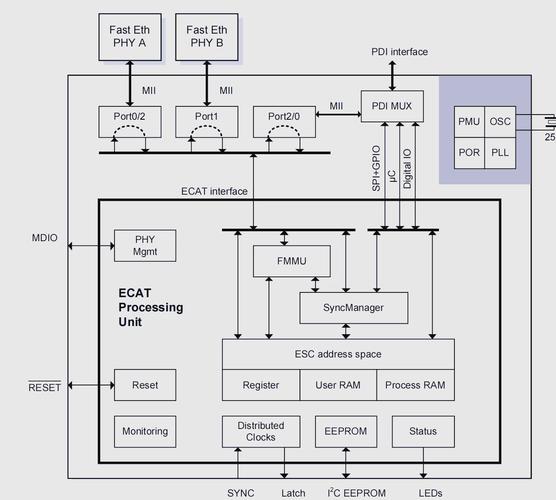

EtherCAT网络架构与从站芯片ESC示意图
EtherCAT网络架构与从站芯片ESC示意图

EtherCAT直接借用以太网帧,每个从站“就地取数据”,把自己的数据塞进去,帧不停止。所以实时性超高。但是!它太吃拓扑了,对线缆长度、节点顺序要求严格。有一次,一个从站换了根长点的网线,整个网络就抽风了。

问:EtherCAT和Ethernet/IP到底有什么区别?
答:底层原理完全不同。Ethernet/IP是基于TCP/IP和UDP/IP的,非确定性,虽然CIP Sync能改善,但终究不是硬实时。适合信息层和部分控制层。EtherCAT是MAC层直接操作,硬件实时,适合高速运动控制。选型时得看你的应用能不能容忍几个毫秒的抖动。不能?那就上EtherCAT。

TSN来了,现场总线要一统江湖?想多了

最近两三年,TSN(时间敏感网络)被吹上了天。IEEE 802.1标准,能保证数据传输的确定性,各种大厂都在推OPC UA over TSN。听起来很美:一个网络传所有数据,从底层IO到ERP。告别网关,告别协议转换。真的吗?

说实话,我在展会上看到demo,确实惊艳。一个交换机管所有,不同优先级的数据流井然有序。但要普及,还早。现有设备怎么办?TSN芯片成本?还有各种协议栈的成熟度。我敢打赌,未来十年还是多协议混战。

问:我们工厂现在用的是PROFIBUS,直接换TSN可行吗?
答:别冲动。除非你全部换新设备。更好的方案是用PROFINET代理网关,把PROFIBUS子网接入千兆主干网。TSN作为主干网是趋势,但底层设备还得靠传统总线或工业以太网支撑。一步到位的想法,会死得很难看。

而且,别忘了无线。工业无线,像WirelessHART,在一些旋转设备监测、移动小车上越来越常见。虽然速度还不行,但免布线是真香。所以“现场总线”的概念,早就超越了线缆。

再吐槽一点:好多国内厂商,宣传自己支持“工业现场总线”,结果一看,就是Modbus RTU over RS-485。连死波特率都不能自适应,配置错了,全站离线。这种伪总线,耽误了多少项目工期。

选型避坑指南:看手册,别看广告

选型避坑指南:看手册,别看广告
选型避坑指南:看手册,别看广告

做项目选总线,我总结了几条血泪经验:
1. 距离和节点数:PROFIBUS能跑1.2km(加中继),EtherCAT标准段只有100米。别忽略物理限制。
2. 诊断功能:PROFINET的诊断信息比Modbus丰富太多,出了问题好找。有些低成本总线,故障灯都不全,纯粹盲人摸象。
3. 上位软件兼容性:有些组态软件对Ethernet/IP的EDS文件支持很差,导入就崩溃。必须提前测试!
4. 成本:EtherCAT的从站芯片便宜,但主站需要专门硬件。整体核算。

最后,不管技术怎么变,工业现场总线的核心还是可靠性。丢一个数据包,可能机器撞刀,可能灌装量失控。所以,别被那些花哨的功能迷惑,基础通讯稳定才是底线。

好了,今天就聊这么多。该去调新的EtherCAT轴了,希望这次别在从站顺序上栽跟头。
