过程控制系统(PCS):为什么你的批次总是不稳定?一个老电气工程师的十年踩坑实录

💡 PCS不是万能药,别被忽悠了

说实话,刚开始接触过程控制系统(PCS)那会儿,我也被销售吹得晕头转向。什么全集成、自优化、无人工厂……结果呢?上个月车间又出事了。温度曲线像过山车,反应釜差点给我表演一个喷泉秀。操作员小王一脸懵,我过去一看——PCS程序卡在某个逻辑死循环里。又是配方管理这块的锅。

哎。好多人以为上了PCS就万事大吉,对吧?大错特错。尤其是批次生产,比如精细化工、原料药合成,每批次物料特性都有细微差异,光靠标准PID回路,哼,等着出事。你得想办法让系统学会“随机应变”。

其实,过程控制系统本质上就是一个集散控制、数据采集、顺序控制于一体的集成平台。它核心是批次管理(BATCH)和连续控制的混合。可很多工厂只把它当个高级PLC用,连基本的预测性维护都没开。钱白花了。

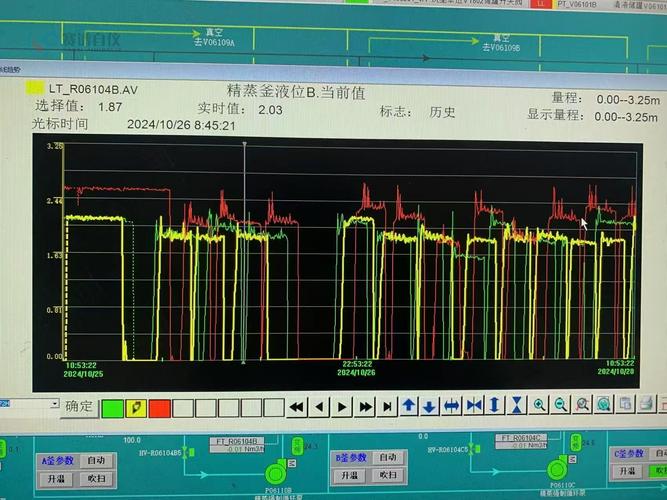

化工厂过程控制系统PCS操作界面实时趋势图
化工厂过程控制系统PCS操作界面实时趋势图

🔍 调试中的那些坑,血泪教训

说个真事。去年调试一个新上的PCS,做聚合反应。程序逻辑写得挺漂亮,仿真也跑通了。一上真实物料,麻烦来了——粘度变化导致搅拌电流波动,连锁触发停机。查了三天,才发现工程师把扰动抑制参数设得跟仿真一模一样。仿真可没考虑物料的非线性!后来我直接手动整定,加入自适应增益调度,问题才解决。那个周末,我吃了整整两盒泡面。

这就引出PCS里一个容易忽略的功能:回路性能监控。你能实时看到每个控制回路的振荡、过冲、阀门粘滞指数。可很多厂要么没装,要么没人看。数据躺在那里发霉。我真想冲进中控室大喊:看数据啊!

还有个坑——报警管理。PCS能产生几千个报警点,但如果你不去合理化,一天几百条报警,操作员直接麻木。我们厂曾经因为报警泛滥,屏蔽了关键高压报警,差点酿成大祸。后来按ISA 18.2标准重新做了报警分级,才舒坦一点。

过程控制系统PCS批次配方管理流程图
过程控制系统PCS批次配方管理流程图

问与答:你最关心的PCS实战问题

问与答:你最关心的PCS实战问题
问与答:你最关心的PCS实战问题

问:PCS和DCS到底有什么区别?我看好多资料都混着说。
答:哎,这问题我被问烂了。简单粗暴点:DCS(集散控制系统)侧重连续过程的调节,比如石化常减压;PCS则是在DCS基础上,强化了批次控制和配方管理,更适合精细化工、制药这类离散+连续的混合模式。现在不少厂商的产品已经融合了,但PCS的IEC 61512标准结构,比如主配方、控制配方那一套,DCS不一定有。你要是做医药,选PCS准没错,因为它能帮你搞定电子批记录和审计追踪。

问:我们厂想上PCS,但老设备太多,怎么办?
答:头疼的问题。通常的出路是上一套OPC UA网关,把老PLC、老旧HMI的数据统一采进PCS数据库。但注意,网关转换会有延迟,对于快速控制回路不适用,那些还得硬接线。另外,别指望能无缝集成所有设备,有些古董连通讯协议都停产了,只能改造。我们厂当时花了两年时间逐步替换,急不得。

问:怎么判断我的PCS需要调优了?
答:看趋势啊!如果关键参数(温度、压力、流量)的波动幅度持续超过工艺要求的±3%,或者振荡周期明显,那就该动手了。另外,注意阀门定位器的反馈,很多震荡其实是阀门机械问题导致的,不是PID的锅。我一般先用PCS自带的回路整定工具做个阶跃测试,再手动微调。有个小技巧:对于慢响应的温度回路,加一点微分作用能明显抑制过冲,但别太多,否则噪声放大到你怀疑人生。

🧠 未来的PCS:别只盯着控制,想想数据

🧠 未来的PCS:别只盯着控制,想想数据
🧠 未来的PCS:别只盯着控制,想想数据

最近两年,我强烈地感觉到PCS的角色在变。以前它就是个执行机构,现在越来越多客户要求直接出报表、做数据分析。比如我们那套系统,已经在尝试用批间过程轨迹分析,通过对黄金批次的曲线比对,提前预警异常。说实话,效果出奇好——上季度成功避免了三批不合格品,老板破天荒请我吃了顿饭。

还有,别以为PCS和MES连上就完事了。真正的价值是把过程分析技术(PAT)嵌入PCS,实现在线质量控制。比如用近红外光谱实时监测反应终点,PCS自动判断并结束批次。这需要模块化的软件架构,好在现在主流的PCS平台都开始支持微服务了,扩展性比以前强太多。

不过,有一点我要吐槽:培训还是跟不上。新来的毕业生连组态软件都不熟,更别说理解功能块图(FBD)和顺序功能图(SFC)的深层逻辑。有时候遇到复杂联锁,我看着他们的代码,真是一声叹息。基本功啊!

最后分享个心得:永远不要完全信任你的PCS模型。定期做现场回路校验,变送器、执行器这些血肉之躯,比电子大脑脆弱多了。我们吃过一次亏,因为一个pH计老化,PCS按错误数据狂加酸,整釜料报废——哭都没地儿哭。

行了,今天先聊到这。PCS这玩意,越挖越深,下次有空再说说网络架构和网络安全的事——那又是另一个大坑。
