人机界面(HMI)的隐秘革命:为什么你的触摸屏该退休了

你知道吗?在车间里最容易被忽视、却又最关键的设备,不是PLC,不是伺服电机,而是那块破触摸屏。对,就是那个沾满油污、反应迟钝、操作工每天戳八百遍的HMI。人机界面(HMI)这玩意儿,几十年了,变化比乌龟还慢。 有一次在南京一家汽配厂,操作工老李指着屏幕上的告警弹窗,一脸无奈:“这玩意儿,一天弹几十次,关都关不掉,手指都快戳断了。” 那是十年前的老款电阻屏,戴着棉手套根本按不准,摘了手套又怕被金属毛刺划伤。你说这交互体验——啧,不是一般的差。
工业环境脏污HMI触摸屏操作困难
工业环境脏污HMI触摸屏操作困难
这就是传统HMI的困境:人机交互,人和机,两边都不讨好。触摸屏发明三十多年了,电容屏在消费电子里玩出花,可到了工业现场,还得面对粉尘、油污、强振动、高低温。电阻屏倒是皮实,但灵敏度和多点触控就别想了。工业设计师们一拍大腿:得,那就加物理按键吧。所以很多操作面板还是密密麻麻的按钮,活像飞机驾驶舱。 但工业4.0来了,HMI必须变。不是小修小补,是重新定义。说实话,我认为现在正是HMI闹革命的时候。几个趋势逼着它变。

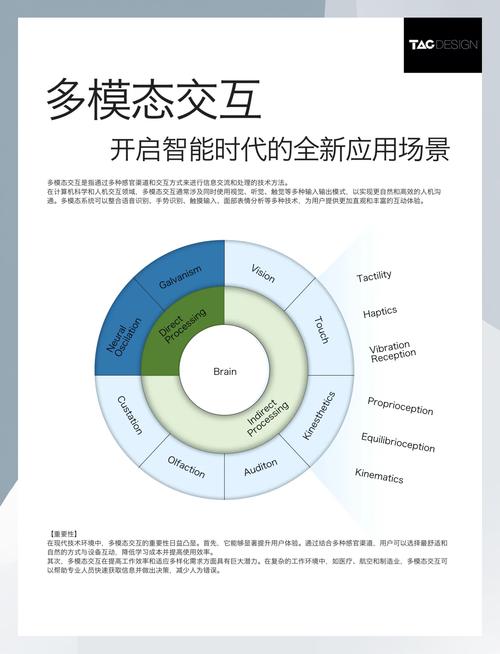

趋势一:从单点触摸到多模态交互

趋势一:从单点触摸到多模态交互
趋势一:从单点触摸到多模态交互
先说个事儿。去年去德国汉诺威工博会,看到西门子展示了一套HMI,操作员对着屏幕挥挥手,画面就翻页了;说句“开启二号泵”,它还真开了。虽然有点中二,但确实好用。这叫多模态交互——手势、语音、甚至眼神追踪。 举个例子,无菌车间里,工人戴着两层手套,触屏根本没法用。用语音指令就爽多了:“加大搅拌速度到300转”。机器执行,还语音回复:“已执行,当前转速300。” 省时省力,还不用脱手套。再比如,钢厂热轧线,操作工站在几米外,用手势控制监控画面缩放,不用跑过去戳屏幕。安全又高效。 当然,语音控制也有坑。车间噪音大,误识别率是个挑战。但技术迭代快啊,现在边缘设备上跑个轻量级语音模型,本地处理,不用联网,延迟低到50毫秒以内。这才是工业需要的。

趋势二:HMI从终端变成云端+边缘端

趋势二:HMI从终端变成云端+边缘端
趋势二:HMI从终端变成云端+边缘端
以前的HMI就是台独立机器,连上PLC,显示几个变量。现在呢?工业物联网(IIoT)让每个设备都上网,HMI就变成了数据汇聚点。但问题来了:数据全上云?延迟高,带宽也扛不住。所以边缘计算就火了。 我在苏州见过一个电子厂,用边缘计算网关配上轻量HMI,直接在产线边处理数据,筛选出异常再上传。HMI不再是简单的画面,而是一个智能体,能预测设备故障,弹出维修建议。操作工老李说:“它比班长还烦,但确实管用。” 你看,这就是角色转变。 而且,HMI界面现在可以网页化了。用HTML5做成Web HMI,平板、手机都能看。经理躺在家里也能巡检,当然,这是双刃剑,后面讲。

趋势三:AR与数据可视化——让机器“开口说话”

最让我兴奋的,是增强现实(AR)在HMI上的应用。戴个Hololens或者用平板摄像头对准设备,叠加实时数据:温度、转速、故障代码。维修工不用翻图纸,直接看到要换哪个零件,螺丝扭矩多少。博世已经在部分工厂用这套系统,培训时间缩短了40%。
工人佩戴AR眼镜查看设备HMI数据
工人佩戴AR眼镜查看设备HMI数据
不过成本还是高,而且眼镜戴久了脖子酸。但想想看,五年前谁敢想?说不定三年后,AR就是标配了。 — 问:HMI选型时,到底选嵌入式还是开放式?比如用WinCE还是Android? 答:这得看场景。追求稳定、实时性、抗干扰,且预算足,选传统嵌入式如西门子WinCC或倍福,虽然开发慢,但十年不坏。你若需要联网、远程维护、快速迭代,Android或Linux系统更灵活,但要注意安全漏洞。我见过一个厂用Android平板当HMI,被实习生装了个游戏,差点把PLC程序停了——离谱!所以,没有最好,只有最合适。安全隔离必须做好。 问:HMI和SCADA到底啥关系?能相互替代吗? 答:不能。HMI是操作员终端,用于本地设备监控操作;SCADA是数据采集与监视控制系统,管全厂甚至跨区域。HMI可以集成SCADA功能,比如用WinCC Runtime Advanced做HMI,同时连到上级WinCC SCADA。反过来,SCADA也可以包含HMI画面。简单说,HMI是手,SCADA是大脑。现在很多项目趋向一体,但架构上还是两层。 — 说回安全。前面提到Web HMI的便利,可你知道网络安全吗?OT(运营技术)环境过去是封闭的,没人关注。现在连网了,HMI往往是最薄弱的环节。我见过最夸张的,某水厂HMI密码是123456,直连公网。黑客要是控制水泵,想想后果。所以现在工业安全必须前置,HMI要用最小权限原则,固件要定期更新,别图省事。唉,说多了都是泪。

人机界面(HMI)的未来:无界与无形

人机界面(HMI)的未来:无界与无形
人机界面(HMI)的未来:无界与无形
最终,HMI会走向哪里?我认为是无界与无形。屏幕可能消失,投影在工件上,数据浮现在空中;交互可能变成脑机接口?太远,但触觉反馈已经在研发了——操作滑块时,你会感到阻力,像真的拨动物理按钮。还有音场感知,接近设备时自动亮屏。 但别忘了一点:用户体验。工业界长期忽视,总觉得功能强就行。可操作工每天用八小时,一个难用的HMI会让人烦躁,出错率上升。我常对客户说:好的HMI,应该让操作工像玩手机一样轻松,但核心是防呆和高效。信息层级要清晰,告警分级要合理,千万别什么弹窗都蹦红色。 最后,我想起老李。后来他们厂换了一台多点触控电容屏HMI,支持手势缩放和语音报警确认。老李说:“这下手指算保住了。” 他还学会了两个手指放大趋势图,得意得很。你看,技术最终得服务于人,否则人机界面就是个空壳。 — 真心话,别等到设备出故障才想起HMI升级。它不只是块屏幕,是人与万贯机器对话的窗口。窗口不擦亮,看不清路啊。
