铸造工艺选型实录：从碰壁到摸出门道，这行没你想的那么简单

我干铸造快二十年。说实话，真腻歪了那些一上来就问“你这工艺行不行”的客户。工艺行不行，不看图纸不看批量不看要求，我怎么答？铸造这玩意儿，水太深。（点烟.jpg） 所以今天不搞教科书，就聊聊这些年踩过的坑——还有那些，真让我眼前一亮的突破。

选砂铸还是精铸？别被“便宜”忽悠了

一提到铸造成本，老板们总爱拍脑袋：砂铸便宜，精铸贵。对吧？对吧？我告诉你，真不完全对。 上个月帮人做一批阀体，不锈钢，年用量才500件。铸件单重不到2公斤，但内腔复杂，有三个交叉油道。砂铸报价是低——模具费2万，铸件单价80。算起来总成本6万。精铸呢？模具费0（硅溶胶蜡模，不用金属模），铸件单价200，但后处理少，机加工少了三刀，综合算反而便宜了2万！原因很简单：砂铸的砂芯拼接缝毛刺大，清整工时高得吓人；精铸表面粗糙度Ra6.3，局部直接能用。还有，砂铸的壁厚公差±1mm，精铸能做到±0.3mm，省了料还提升了成品率。所以，选工艺之前，先把全流程成本扒一扒，别光盯着铸件单价。 问：有没有办法快速判断一种铸件适合砂铸还是精铸？ 答：看三个指标。一是订单数量：小几百件、几何复杂的，精铸的蜡模可回收，模具摊销几乎为零，优势明显；上了几千件，砂铸靠一模多穴能把单价打下来。二是材质：低碳钢、不锈钢、合金钢，精铸的表面质量和性能稳定性更可控；灰铁、球铁件，砂铸更成熟，成本也更低。三是公差要求：CT7级以上尽量走精铸，CT9级以下砂铸足够。这里有个反直觉的点——大件（例如几十公斤以上）砂铸有绝对优势，因为精铸的制壳线容纳不了那么大的模壳，而且大件蜡模脱蜡时容易开裂。我接过一个300kg的泵体，挑战过精铸，三次试制全败，最后还是灰溜溜走呋喃树脂砂。

消失模——不是新玩意，但用好了是真香

消失模铸造（Lost Foam Casting）这些年有点被神话，又被妖魔化。有人吹它能根治所有铸孔，有人骂它渣气孔多到崩溃。我的感受：它是一个对工艺控制要求极高，但潜力巨大的路线。 去年帮一个新能源车企开发电机壳，铝合金，薄壁（最薄处3.5mm），散热筋密集。高压铸造开模周期长，重力铸造筋条充型不良。最后试了消失模。泡沫模样用EPS发泡成型，浸涂耐火涂料，烘干后装箱，干砂振动紧实，负压浇注。成品出来那天，车间的小伙子们全围过来——筋条完整、无冷隔，X光探伤针孔极少。爽！ 但代价是什么？泡沫模样的密度控制、涂料透气性、负压度、浇注速度，环环相扣。我们连干三炉废品才摸到参数窗口。尤其是涂料，得保证高温强度还得好脱壳，配方调了七八回。所以，消失模适合结构复杂到让砂铸或金属模崩溃的件，比如耐热钢歧管、铝合金缸盖罩，但付出的调试成本，你得有心理准备。

问：汽车发动机缸体用消失模靠谱吗？ 答：靠谱，但有前提。目前国内外都有成功案例——比如某自主品牌的四缸铸铁缸体，全用消失模生产线，年产几十万台。优势是集成化铸出润滑油道、水套，无需砂芯，减重效果好。但挑战在于：一、模型簇的组装精度，一旦胶合不好，铁水钻缝导致多肉；二、泡沫燃烧残碳对铸铁组织的影响，容易形成表面增碳层，影响加工性能。解决方案是用共聚物珠粒（如STMMA）降低残碳，或者采用富氧浇注气氛。所以我建议：没有严格的质量体系和自动化的浇注线，别轻易上缸体项目；反之，上了以后真能降本20%以上，且减重带来的整车效益更可观。

浇注系统的学问：别让你的铸件死在“最后一公里”

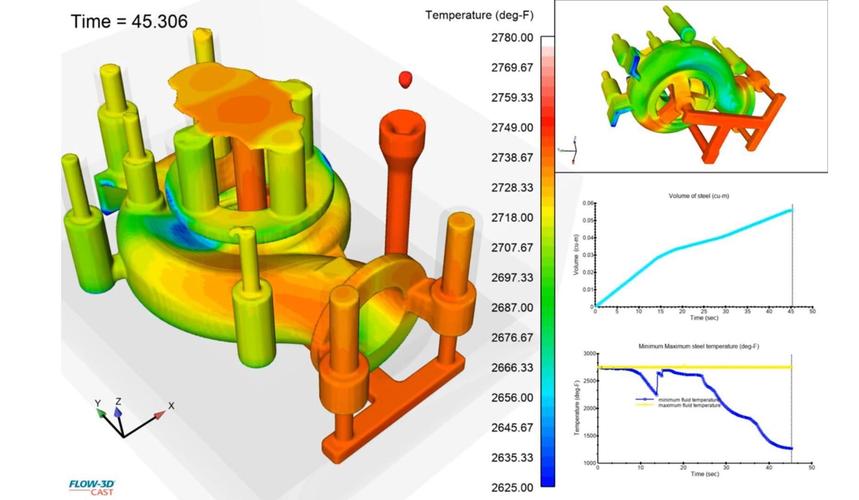

浇注系统设计，实在是被太多人低估了。直浇道、横浇道、内浇口，看着简单。但弄不好，紊流卷气、冲砂、冷隔、缩松……全来了。 去年给一个重型卡车企业做铸铁桥壳，砂型，原工艺是顶注，结果上平面总有气孔。改成底注，气孔没了，反而出现了缩松——因为底注温度场倒置，不利于顺序凝固。最后是在侧面加了两道缝隙式内浇口，配合冒口和冷铁，才搞定。这过程，改了两轮模具，损失十几万，教训惨重。（这里真想骂人，但忍住了。） 所以，浇注系统一定要结合凝固模拟来做。现在软件很成熟了，MAGMA、ProCAST，不仅能看充型，还能预测应力、变形。别舍不得那几万块钱的仿真费用，比起废品和延期，划算太多。另外，陶瓷过滤网和泡沫过滤片的组合用起来，渣气孔能少80%。

3D打印砂型：颠覆还是噱头？

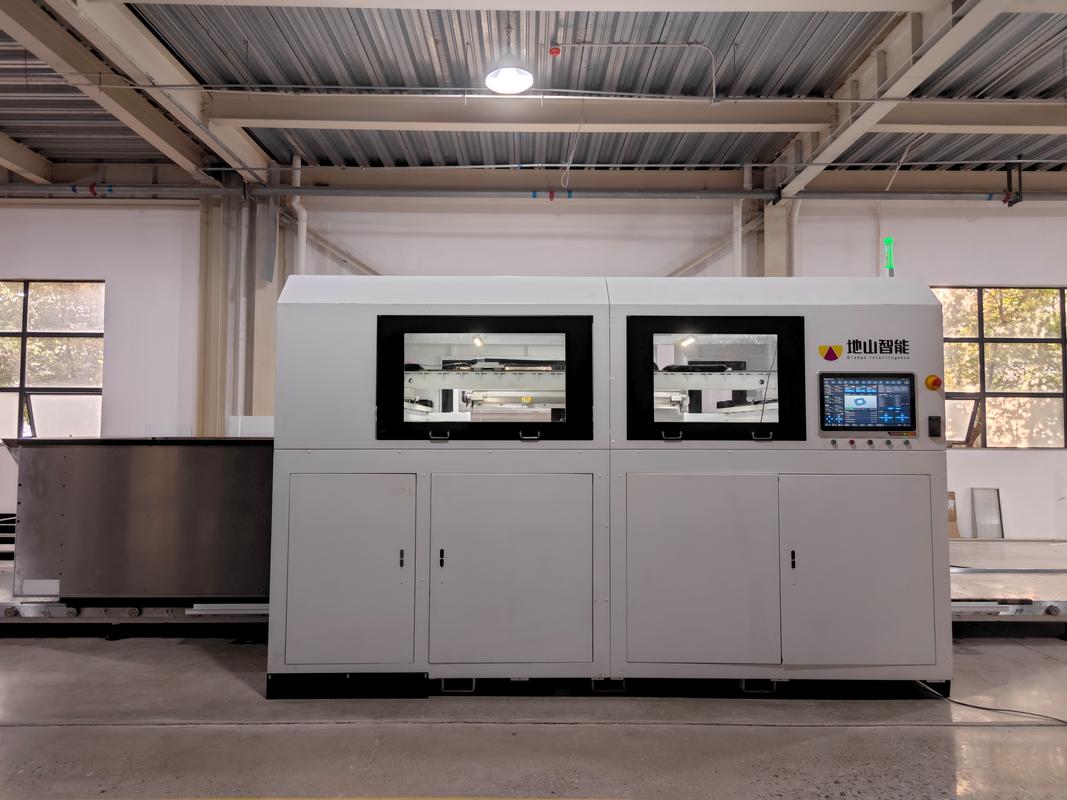

四年前第一次见砂型3D打印，我的感觉是：不就是粘接剂喷射吗，又慢又贵。现在？真香！有些复杂铸件，传统模具根本没法开。比如带随形冷却水路的注塑模具镶件，水路直径4mm，螺旋环绕，砂芯怎么做？只能用3D打印，呋喃树脂砂逐层堆积，精度±0.3mm，表面不做涂层直接浇注。去年给一家模具厂打了12套砂芯，单件成本比传统工艺贵了30%，但模具使用中冷却效率提高40%，注塑周期缩短15%，最后客户算总账反而更省。所以，3D打印砂型/砂芯的价值，不在“替代”大批量生产，而在解决“不可能”以及缩短开发周期。对于单件小批量，或者需要多次迭代优化的铸件，它简直是福音。现在国内像共享装备、峰华卓立这些企业，已经建成了产业化打印中心，报个价24小时就出，砂型几天到货，比传统开模至少省一个月。 问：3D打印砂型的强度够吗？会不会在浇注中溃散？ 答：够，而且可以调节。打印时通过改变树脂含量，强度能达到2-5MPa，完全满足搬运和浇注。溃散性方面，呋喃树脂砂的退让性不如传统膨润土砂，但通过加入添加剂或选用碱性酚醛树脂体系，可以改善。我们在浇注碳钢件时，砂芯打印后表面涂醇基锆英粉涂料，浇注后清砂完全没问题。反倒是钛合金、高锰钢这类高活性金属，需要专门的惰性涂料和低氮树脂，得跟打印服务商沟通好。 问：想从传统铸造转型到3D打印，最大的门槛是什么？ 答：思维。别再用传统工艺的思维去限制设计。我们很多工程师画图时，脑子里还是“这个倒扣没法脱模”“那个筋条砂芯取不出来”。其实，增材制造给了极大的几何自由度，你可以大胆设计随形流道、拓扑优化结构。比如一个支架件，用3D打印砂型铸出来，重量能减轻40%，性能还不降。但前提是，你得会借助CAE优化，而且机加工人员得适应新的装夹方式。总之，3D打印不等于买台机器就完事儿，它是设计-材料-工艺的系统变革。

热处理，铸件的二次投胎

别以为浇完、清整完就万事大吉。热处理不到位，前面全白干。 去年冬天的一批高铬铸铁耐磨件，硬度偏低，客户退货。查来查去，热处理炉温控偶偏了15℃，淬火温度不够，碳化物没充分溶解。换偶、重新标定、再处理，硬度从HRC58升到HRC63。所以，炉温均匀性测试（TUS）和系统精度测试（SAT）必须定期做。还有，铸件在炉内的摆放，别堆成一坨！间隙不够，加热冷却都不均，变形、开裂找上门。我们车间现在严格执行：大件之间至少留100mm，小件用专用料筐单层摆放。 对于铝合金铸件，固溶时效的转移时间真是要命。有一次行车故障，铸件从固溶炉到淬火槽多耗了20秒，结果时效后强度就差了一截。欧洲规范要求转移时间不超过15秒，咱们有时候不当回事，唉。 写到这儿，看看窗外的车间，熔炼炉正在出钢水。二十年前刚入行时，师傅说“翻砂就是玩火，玩泥巴”。现在呢，模拟仿真、3D打印、数字孪生，一样都不能少。但最根本的，还是对材料、对过程的敬畏。你觉得铸造是夕阳产业？我倒觉得，只要人类还用金属，这行就永远有饭吃——而且是硬饭碗。 好了，巡检去了，回聊。
