锻造工艺的野蛮生长：一位老匠人的“不服气”与智能化前夜

上周去一家老厂，看到65岁的师傅还在用自由锻锤打一根曲轴。火星四溅，地面都在颤。他徒弟站旁边，拿着平板比划——说是用模拟软件算好了每锤的变形量。老师傅头也没抬，丢过来一句：“电脑能知道我下一锤用多大力？这手感，它学不来。”

我完全理解他的执拗。搞了二十年锻造，摸过的锻件比吃过的盐多，凭什么信一行代码？但我也看到另一个事实：隔壁车间那台进口的电动螺旋压力机，正安静地、精准地压出一只只轿车转向节，表面光滑得像刚剥壳的鸡蛋。没有震耳欲聋的噪音，也没有随时可能飞出来的氧化皮。

这就是锻造。一个古老到能追溯到公元前4000年的手艺，现在正被算法和传感器撕扯着往前跑——不是润物细无声，而是跌跌撞撞，甚至有点粗暴。但——我喜欢这种粗暴。它提醒我们：锻造从来不是文雅的事。

热锻还是冷锻？这根本不是个纯粹的技术问题

很多人以为选择热锻、温锻或冷锻，照着材料卡片选就完了——比如钢的再结晶温度多少，终锻温度算出来。真到车间里，根本不是那么回事。热锻能让金属流线完美贴合零件受力方向，晶粒细化得让做金相分析的同事都惊叹……但能耗呢？脱碳层呢？氧化皮带来的尺寸误差——有时能到0.5毫米，对精密零件简直致命。

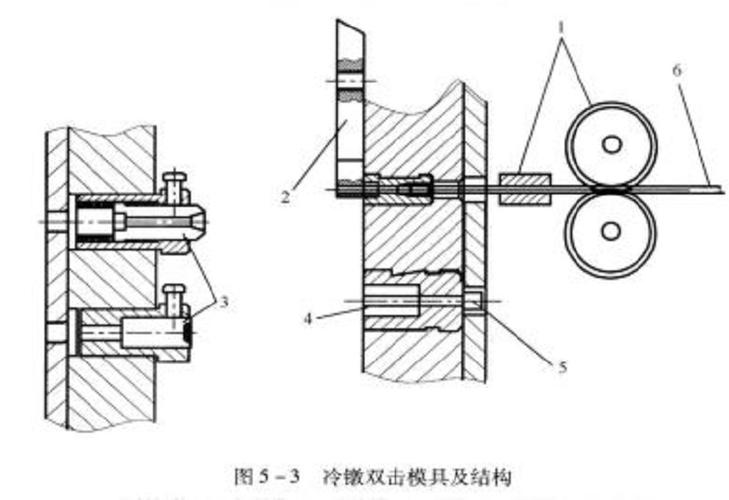

反过来，冷锻精度极高，表面光洁度Ra 0.8以下轻松做到，还省了后续加工。可你试试把渗碳钢冷镦成复杂形状？模具寿命可能只有几千件，分分钟把利润吃光。这两年我特别痴迷温锻——在蓝脆区以上再结晶温度以下操作，变形抗力降了，精度又甩热锻一条街。尤其做齿轮轴，毛坯直接温锻成形，后续只精车一刀，省料20%起步。但温锻对润滑要求苛刻得要命，石墨涂层稍有不均，模具就拉伤……让人又爱又恨。

所以选什么工艺？得算账。不是算理论成本，而是把模具费、废品率、连后续热处理变形都摊进去算总和。有个做汽车联轴器的老板跟我吐槽：他坚持用冷锻做了三年，模具车间的加班费比他市场部工资还高。后来咬牙上温锻，整体成本反而降了18%——但他说这话时表情更痛苦了，因为新设备调试那半年，废品堆得比人高……

问：都说热锻能改善材料性能，为什么有些高强钢反而要冷锻？

答：这问题捅到根上了。热锻通过动态再结晶细化晶粒，确实能提高韧性和疲劳强度。但有些高强钢，比如某些航空用马氏体时效钢，或者沉淀硬化不锈钢，它们强化靠的是后续时效处理析出第二相。热锻后的冷却速度控制不好，碳化物容易沿晶界析出，反而搞出网状组织，冲击韧性直接垮掉。这时候冷锻再加适当的热处理，能让强化相弥散得更好。另外，冷锻产生的加工硬化本身也能贡献强度——对某些不允许热处理的零件简直是救命稻草。当然，代价就是成形力大，模具得用硬质合金甚至陶瓷，要不两下就崩刃。你看，什么事都是一场交换。

模锻还是自由锻？别只看批量，要看人的胆子

小型模锻件现在几乎统治了汽车和航空紧固件市场。一模多腔，每分钟几十个，尺寸一致性像复印机印出来的。可一旦批量降到几百件，模锻的模具费就像拦路虎。自由锻灵活啊，一个熟练工带两个学徒，每天能整出十几件异形锻件，船用轴舵系、大型法兰，这些动辄十几吨的家伙，离了自由锻根本没法弄。不过……自由锻对工人的依赖太要命了。同一个图纸，换个人打，变形量差10%稀松平常。更别说某些老匠人退休后，手艺说断就断。

去年见识了一个狠活：某重机厂用8000吨压机做一根核电转子，自由锻开坯，然后局部模锻出叶片根部——既省了天价开模费，又保证了关键部位的锻造流线。操作时十几个师傅配合，天车吊着旋转，指挥哨声和压机轰隆交织……场面壮烈。完活后UT探伤，内部致密，没一条超标缺陷。厂长在庆功宴上喝多了，拍桌子说：“这种活，靠AI？再等二十年！” 我唯唯诺诺，但心里嘀咕：要不是CAE软件提前模拟了十几轮变形过程，您敢这么玩？

问：我们做非标小批量设备，锻件品种多、数量少，选什么工艺性价比最高？

答：典型的多品种小批量噩梦。如果锻件形状不太复杂，我建议优先考虑自由锻+局部简易模具。比如先用自由锻制坯，然后用胎模做关键形状。胎模成本仅传统模锻的1/10，甚至拿报废模具改一改就能上。有些厂还会用铸钢件做简易胎模，寿命够几百件就行，用完扔也不心疼。另一个思路：找有快锻机的协作单位，快锻机油缸反应快、行程控制准，能通过程序设定连续变形，适合单件小批的复杂形状，而且尺寸精度明显优于普通自由锻。再有钱的，考虑等温锻造——模具和锻件同温，变形抗力极小，能把钛合金涡轮盘压得像饼干一样精细，就是设备贵、效率低，纯看钱包厚度。总之，小批量就别想着一次成形完美，多留加工余量，后期靠加工中心找补可能更划算。记住，工程是妥协的艺术。

“智能锻造”不是加个机械手，而是决心推翻重来

最近走访几家领头企业，智能化已经不只是话题。某合资汽车零部件厂，从下料到锻压、切边、热校形，全线由六轴机器人串联，节拍快至15秒一件。但真正让我头皮发麻的，是那套在线尺寸闭环控制系统：锻件出模后高温状态下就用激光扫描，数据直接反馈给压力机，下一件的打击能量、保压时间自动微调。这样，加热温度的波动、模具的磨损都被动态补偿了。CPK值长期稳定在1.67以上——这在传统锻造里几乎不可想象。

说实话，锻造的智能化最难在“温度-变形-微观组织”的耦合控制。不像冷加工，尺寸和刀具路径基本线性。这里有相变、有再结晶、有残余应力……全是非线性，全是不确定。所以我特别佩服那些敢把AI塞进压机的尝试：用上千组生产数据训练一个神经网络，预测锻后晶粒度，然后反向调节工艺参数。我看到过一个雏形系统，预测精度已经能做到±1级晶粒度。虽然还不敢完全闭环，但已经给工艺员省了无数试模件。对，就是试模件——那东西烧掉的不是钢，是老板的钱包。

还有一个让我感慨的趋势：锻造仿真前置。十年前，仿真只是事后诸葛亮，报告里贴几张云图意思意思。现在，很多设计在模具还没制造时，工艺就通过DEFORM或QForm迭代好了。一键生成模具型腔，直接上五轴加工中心。我见过一个铝控制臂开发案例，从接到数模到交出合格样件，不到四周。放在过去，光修模就得两个月。这个行业变化太快，快到让一些老师傅感到无力，也让我这个中年人既焦虑又兴奋——生怕哪天起床发现自己攒了半辈子的经验，被一个算法替代。

但说到底，锻造的魂还是在“打铁”。温度、声音、手感……这些千百年来没变过的东西，依然在车间里流淌。智能系统也许能记住所有数据，但忘不掉的是，金属在1030℃的橙红色，那种令人敬畏的生命力。
