超声波加工，真的什么都能切？一位老师傅的掏心窝子经验

头回见超声波加工，是在一家陶瓷厂。操作工把一块氧化铝板往机器上一放，没几下就钻出个孔，边缘光滑得反光。我当时就惊了——这玩意儿不碎？玻璃、陶瓷、碳化硅，这些传统刀具啃不动的硬骨头，在超声波面前跟豆腐似的。不过，你要是以为装个超声波刀头就能秒天秒地空气…… 那就太天真了。咱们今天不念说明书，就聊点车间里真金白银砸出来的门道。

原理其实就一句话，但别小瞧

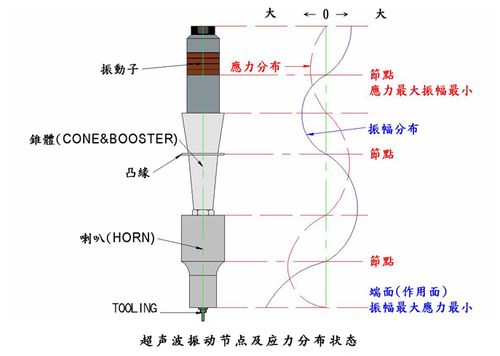

超声波加工靠的不是蛮力。简单说，高频电信号变成机械振动，振动传给工具头，再通过磨料悬浮液去撞击工件表面。工具头一秒振动两三万次——2万到3万赫兹是常态——磨粒就像无数把小锤子，以每秒几万次的频率敲掉材料微粒。你没看错，它不直接切。本质是磨料在干活，工具只是传递能量的。
所以，工具头材质可以不那么硬，反而磨料要够狠。这正是和传统切削最根本的区别。传统切削是刀具硬度必须大于工件，超声波倒好，工具头用软的都行，只要把力传给磨粒。💡 刚入行的电工老在这里犯迷糊，以为换根钛合金刀杆就万事大吉，结果磨料没选对，照样干瞪眼。

但——凡事怕“但”——原理简单不代表应用简单。振幅、频率、静载荷、磨料粒度、浓度…… 参数多了去，差一个就给你颜色看。我刚带徒弟那会儿，硬质合金钻头崩了好几个，后来才明白：静压力不能太大。压力一大，磨料直接被碾碎，工具头反而直接撞工件，不坏才怪。✅ 优化参数往往靠耳朵听，听那个“嘶嘶”声，平稳又密集，才是好节奏。

选磨料，比选对象还讲究

很多人问磨料怎么选，是碳化硼好，还是碳化硅好？这得看工件。要是加工硬质合金、宝石、光学玻璃，碳化硼是首选，硬度高得离谱。碳化硅呢，韧性好点，对付一般的硬脆材料也够用。但如果是半导体硅片那种超精密活儿，你可能得考虑金刚石微粉了。❗️ 千万别图便宜用回收磨料，我亲眼见过，同一批料重复用三次，表面粗糙度立马从Ra 0.4跳到Ra 1.2，客户当场退单。那酸爽…… 不说了。

浓度也有门道。一般质量浓度30%~40%是常规区间。但你要是加工深孔，浓度得提高些，不然磨料进不去底部，工具头在那空振，效率暴跌。我试过在加工5毫米直径深20毫米的孔时，把浓度提到50%，反而效果奇好。当然，得配合工具旋转或超声辅助搅拌，否则磨料沉积，玩完。

实操里的坑，踩过了才懂

咱们来段实在的问答，省得你们走弯路。

问：超声波加工能替代线切割吗？比如做小圆角清根？
答：别想。超声波擅长打孔、切割薄片、做异形腔，但搞轮廓精度，特别是尖角过渡，它差点意思。工具头本身有振幅，加上磨料流场不均匀，拐角处往往会“塌边”。我遇到过要求R角小于0.1毫米的活儿，试了多次，最后用激光修边才解决。所以，你得看对象。超声波是磨削的一种延伸，不是万能铣刀。

问：频率是不是越高越精细？我见有卖40KHz的超声主轴。
答：频率高，振幅小，确实适合精细加工，但别盲信。我给你爆个料：某些国产40K发生器标称功率2000瓦，实测能效80%都不到，振幅衰减严重。我处理过最离谱的案例，振子跟变幅杆连接螺纹没锁紧，一上电就啸叫，表面光洁度还不如20KHz。还是那句老话——系统匹配比参数数字更重要。变幅杆设计、工具形状、甚至夹具谐振，全是变量。我一般建议先扫频，找到谐振点再微调，别死抠某个频率。

还有一点容易被忽略：冷却。超声振动会产生热，尤其是加工石墨或高硬度陶瓷时，磨料液不仅仅是为了输送磨粒，它还起着散热作用。有次夜班，冷却管堵了没发现，结果工具头烧红，连带把超声换能器压电陶瓷震裂，几千块钱打了水漂。从那以后，我强制班组每小时检查流量和压力。💡 车间实战就靠这些不起眼的细节。

最近几年，超声波辅助复合加工火起来了，什么超声铣削、超声钻磨一体。说穿了，就是用传统金属切削叠加轴向高频振动，切屑更容易断，刀具寿命延长。加工钛合金叶片，用这招能省不少刀具成本。但设备投入也大，一台五轴联动加超声主轴的机床，报价够买两套传统加工中心。值不值？得看产量和工件附加值。我们厂现在专接那些别人做不了的硬脆材料异形件，利润还行，就是操心。

未来？我看好，但得踏实

2025年了，超声波加工不是什么新鲜词，但真正用好的厂子并不多。技术难点在振幅稳定控制和自动化换能器检测，国内几家做得好的是真下了功夫，不过有些贴牌货也混在里头，得擦亮眼睛。如果你准备上设备，别光听销售忽悠，带块氧化铝去试切，看加工效率和表面品质，再摸一摸换能器温升，心里就有数了。✅ 现场试切是检验真理的唯一标准。

行了，就说这么多吧。超声加工，玩得转是金矿，玩不转是坑。关键还是吃透原理，别盲目追新。有啥具体问题，车间里抽根烟聊比看一百篇资料管用。
