CC-Link IE Field Basic:让工业网络化繁为简的秘诀

真的受够了那些乱七八糟的线

搞自动化这么多年,最烦什么?布线。尤其是那些老设备,一个个协议互不兼容,加个新站点就得重新拉线、配终端电阻,换个PLC整条线都得跟着动… 你说烦不烦?我前年一个项目,就因为多加了两台变频器,硬是花了仨小时查通讯故障。那时候我就在想——有没有一种能直接用网线、不用专用芯片、还能轻松组网的工业总线? 你猜怎么着,还真有。CC-Link IE Field Basic。这玩意儿,说实话,早几年出来我何必受那个罪。

它到底是个啥?

要理解它,得先知道它爹——CC-Link。这家族在亚洲工控圈,不用我多介绍吧?三菱电机领头搞的,开放协议,设备多到离谱。 但经典CC-Link跑的是RS-485,速率上限在那,而且组态时地址得拨半天码。后来有了CC-Link IE Field,千兆以太网,速度快了,可是——得用专用ASIC芯片。成本呢?你懂的。

然后,IE Field Basic来了。它跑在标准100M以太网上,不用任何专用芯片,直接由CPU或普通MAC搞定。 协议栈是软件实现的,这就意味着,理论上只要你设备有标准网口,一个固件更新就能连。三菱自家的PLC、伺服、变频器,很多都原生支持。更绝的是,它还兼容TCP/IP,这意味着你可以同时跑别的应用层协议——这在以前是想都不敢想的。

CC-Link IE Field Basic网络架构图
CC-Link IE Field Basic网络架构图

问:那它跟CC-Link IE Field具体差在哪?我要是高速运动控制,能用Basic吗?

答:好问题。IE Field是主打的千兆环网,同步精度能做到微秒级,适合需要精确插补的多轴同步。Basic走星型或线型拓扑,带宽和同步抖动没那么极致,但应付一般的逻辑控制、过程监控、数据采集绰绰有余。 比如拧紧枪、简单的传送带、温控表,用它正合适。对我这种非高精尖的集成商来说,简直完美。要记住,它的循环数据刷新最小周期是1ms,够使了。

中小型产线的省钱秘籍

老板天天喊降本增效。IE Field Basic就是为你省钱的。不用买昂贵的专用通讯模块,一颗平时十几块的以太网PHY芯片就行。软件层面,三菱提供了免费的协议栈源码,你移植到自己的MCU上,设备马上就变成“CC-Link兼容”。这有什么好处?你的设备能直接进三菱的PLC网络,免去了写自定义通讯协议的苦。 我之前把一台国产视觉传感器用STM32加了个Basic协议栈,半天搞定,直接跟FX5U连上,数据交互贼顺畅。那感觉,像打通了任督二脉。

还有,布线简单到令人发指。普通交换机,标准RJ45网线,星型连接,哪台设备出问题拔哪台,不影响其他人。 以前用RS-485串一串,一个接头松动,整条总线都瘫痪,查故障查到崩溃。现在?看到哪个灯不亮就是它了。维护时间缩短60%都不止。

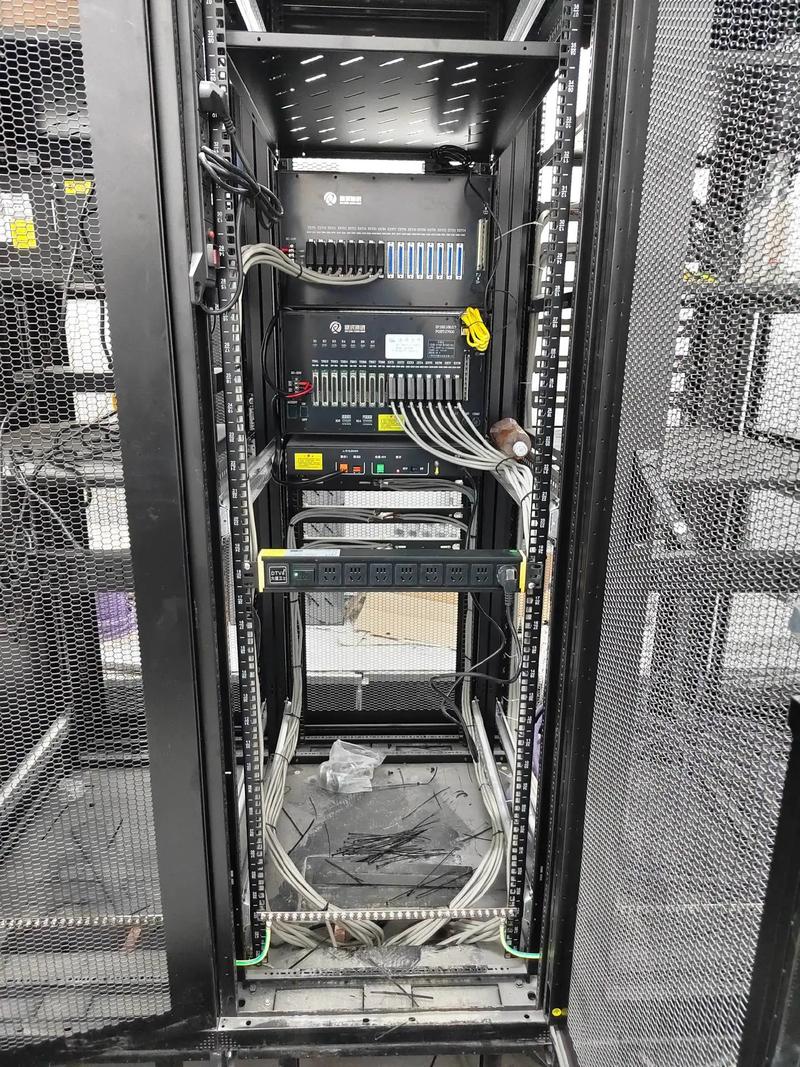

工业交换机连接CC-Link IE Basic设备现场
工业交换机连接CC-Link IE Basic设备现场

问:不用专用芯片,那抗干扰能力会不会打折扣?工厂环境那么恶劣,丢包了怎么办?

答:我开始也担心这点。实际用下来发现,它底层基于标准以太网,只要你的交换机和网线质量过关,跟普通以太网设备一样耐操。而且协议栈有重试和错误检测机制。再说,工业交换机现在多便宜,搞个带屏蔽的网线,布好接地,稳得很。我那些设备在冲压车间旁边跑了两年,除了人为拔线,没掉过一次链子。当然,极端电磁环境还是建议用IE Field,那个有硬件冗余。

几个避坑指南

几个避坑指南
几个避坑指南

不是所有交换机都合适。虽然Basic用软件时间戳来同步,但一定要避开那些启用“绿色以太网”节能模式的交换机——它们会动态调节端口功率,导致数据延迟抖动,通讯偶尔中断。关掉Eco-mode,世界清净了。

另外,网络负载别太高。Basic的循环数据帧优先级高,但如果你同一根线上同时跑大量非实时TCP数据(比如大文件传输),可能会挤占带宽。建议把实时控制和非实时数据分在两个VLAN,或者干脆物理隔开。

最后,站点数别太贪。官方说一个主站能带最多64个从站,但实际经验是保持在40个以内,通讯最稳定。 超过这个数,刷新时间可能会翻倍。

说实话,IE Field Basic算不上革命性技术,但它把工业以太网的门槛降到了底。对于90%的离散制造场景,它已经足够好,而且兼容性让你无缝接入CC-Link大家族。下次项目,不妨从那些昂贵的专用总线上挪挪眼——试试用Basic,你可能会说“怎么没早点发现这玩意儿”。
