工业现场总线:从PROFIBUS的电阻到EtherCAT的XML,我经历的坑

从一次丢包的故障说起

那天,设备突然停机,屏幕上跳出红色的错误码——总线通讯故障。妈的,最怕这个。查了线,换了接头,甚至怀疑了电源,最后还是那个该死的终端电阻没拨。这种低级错误,浪费了我半天时间。相信做过现场维护的人,都经历过这种无奈。

其实,工业现场总线这玩意儿,说简单也简单,就是把分散的I/O、驱动器、传感器连起来。但说复杂,它比以太网难伺候得多。因为你面对的是恶劣的环境:油污、震动、电磁干扰。而且,每种总线都有它的脾气。

PROFIBUS终端电阻设置开关特写
PROFIBUS终端电阻设置开关特写

主流总线:从老兵到新贵

主流总线:从老兵到新贵
主流总线:从老兵到新贵

PROFIBUS?老将了,尤其在西门子的生态里,DP版本曾经一统天下。优点是实时性好,抗干扰强。缺点?——带宽低,配置繁琐。现在还在用的,多半是历史遗留系统。但你别小看它,很多成熟产线,换个CPU比升级整个网络划算。

DeviceNet,基于CAN的,在北美比较流行。它走的是“一根扁平电缆供电又通讯”的路线。但说实话,那个接线端子真容易松,轻轻一碰就掉线。有一回,一个震动传感器偶尔丢包,查了三天,最后发现是电缆被电机带得轻微晃动,导致接触不良——这种疑难杂症简直让人抓狂。

新贵呢?PROFINET、EtherNet/IP、EtherCAT,都是基于工业以太网的。速度快,拓扑灵活,IT/OT融合的宠儿。特别是PROFINET,西门子现在主推,组网就像搭积木。不过,你以为交换机就是普通交换机?❌ 那得支持IRT等实时特性,价格翻几倍。EtherCAT呢,飞一般的速度,但那是主站控制的从站“飞读”机制,从站智商不高,全靠主站调度,实现起来逻辑简直烧脑。

问:‘我们新设备想上PROFINET,但老系统是PROFIBUS-DP,怎么办?直接扔掉?’
答:不用。有网关啊,比如西门子的PN/DP Coupler。配置一下地址映射,就能双向传输数据。但注意!不是所有实时控制都能通过网关,高精度的运动控制还是得用原生总线。

抗干扰,血泪经验

现场总线最怕干扰。我跟你说,通信线跟动力线必须分开走,至少20厘米。还有屏蔽层接地,单端接地还是双端?很多现场电工图省事,两头一接,形成地环流,反而引入干扰。有一回,一个变频器一开,DeviceNet就断线,后来加了个隔离器才消停。💡 这种细节,书上都不教。

再说EtherCAT的配置,XML文件手写能让你怀疑人生。稍微一个字节序错了,整个从站不亮。我记得有一次,修改了PDO映射,结果忘记更新ESI文件,从站死活进不去Op状态。后来才明白,主站的配置必须与从站实际支持的对象字典完全匹配。这种严格的匹配,少了灵活性,但换来了确定性。

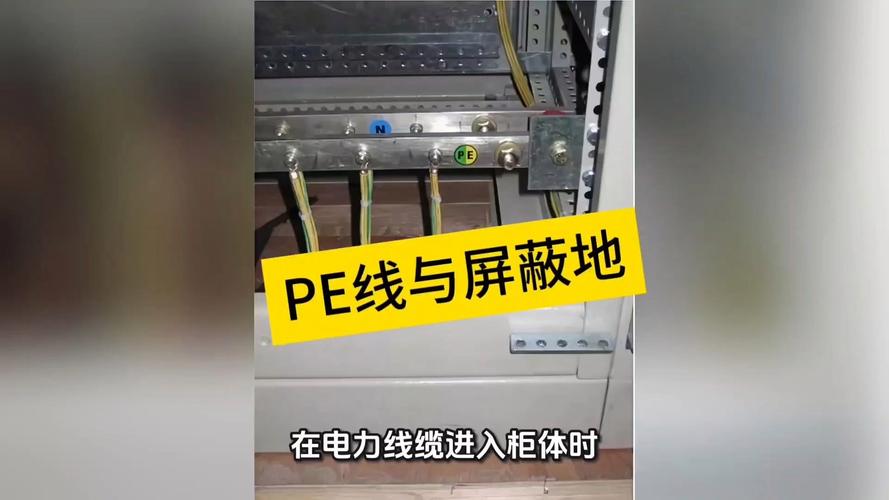

工业现场总线屏蔽层接地错误案例
工业现场总线屏蔽层接地错误案例

为什么老将不死,新贵难普及?

为什么老将不死,新贵难普及?
为什么老将不死,新贵难普及?

问:‘工业以太网比现场总线快那么多,为什么还有人用传统总线?’
答:便宜啊,简单啊。一个小的机器,就几个I/O点,用个CANopen模块,成本几十块,协议栈也成熟。你非上EtherCAT,要买专用芯片,网线用工业级,成本翻好几倍。而且,很多老电工只懂0-10V或4-20mA,你让他配IP地址,有点难为人。产业升级不是一蹴而就的。

不过话说回来,新协议的坑也不少。比如PROFINET的IRT,要求全网时钟同步,你交换机不支持,就实现不了。EtherNet/IP的CIP Sync呢?各家实现不一样,互操作性问题一堆。有时候你按着标准接,设备就是连不上——气不气?

未来?别太乐观

TSN这词儿火了好几年,时间敏感网络,听起来很美。但实际有多少厂商真正落地了?多数还在demo阶段。5G+现场总线?有点意思,但工业场景的可靠性,5G还得再练练。OPC UA倒是真在走,从信息层向下渗透,不过实时性还是软肋。现在有种说法叫“统一网络”,我持保留态度——现场层永远需要确定的响应,而以太网天生是尽力而为的。对吧?

所以,选总线,没有银弹。你为了省心,多花点钱用PROFINET;为了成本,可能就得忍受一些掉线的烦恼。不过,这就是工业,不完美,但永远在进化。下次遇到故障,先查终端电阻吧,哈哈。
