无损检测(NDT)在承压设备焊缝上的那些门道——老司机的几点掏心话

干了二十来年锅炉压力容器,跟焊缝打交道算是有了点心得。说实话,刚入行那会儿,听见“无损检测”四个字就觉得是走个过场——反正片子一照,报告一出,万事大吉。后来摔了几个跟头才发现,这玩意儿,水太深。

记得有台换热器,管板角焊缝,射线底片看着漂漂亮亮,可运行不到半年就漏了。拆下来一查,根部未熔合!射线透照方向上缺陷影像重叠,藏得那叫一个严实。打那以后,我对单一的检测手段就多了个心眼。❗

多方法互补才是王道,别偷懒

搞承压设备,最忌讳的就是“一招鲜吃遍天”。超声检测(UT)发现埋藏缺陷灵敏,可表面开口裂纹呢?磁粉(MT)、渗透(PT)更靠谱。但你要是碰到奥氏体不锈钢焊缝,超声声束衰减那叫一个厉害,耦合不好更是白搭。这时候💡,相控阵(PAUT)的优势就出来了,电子扫查,成像直观,可又贵得肉疼……

几年前推行TOFD(衍射时差法),一帮子老检验员还不买账,说“那是洋玩意儿,测个长度还行,定高总不准”。结果呢?某项目厚壁反应器环缝,TOFD抓出一串密集点状缺陷,常规UT差点漏掉。事实打脸,后来再也没人嘀咕了。

相控阵超声现场检测焊缝成像
相控阵超声现场检测焊缝成像

不过也别神话新技术。前阵子一朋友厂里用了自动爬行相控阵,扫查速度是快,可现场耦合剂涂得马虎,数据里一堆杂波,分析起来比手动还费劲。有些活儿,机器真替不了人。对吧?

伤脑筋的评片与判伤——经验到底有多重要?

射线底片评片,绝对是门手艺。一张片子上,气孔、夹渣、未熔合、裂纹,形态各异,有时还给你叠在一起。AI评片吵了有十年了,这两年确实有些系统能筛出疑似缺陷,可是碰到复杂的结构背景、伪缺陷,最终还得靠人眼和脑子。

去年帮一家单位审核返修片,AI标了十几处“缺陷”,我一看,八成是焊缝余高引起的衍射斑纹。AI不会因为自己误判而懊恼,可人不一样——每错判一次,都是真金白银的损失啊。

问:现在好多单位都在上数字射线(DR),是不是传统胶片快淘汰了?
答:没那么快。✅ DR效率高、存储方便,可分辨率在某些场合还是不如胶片。特别是需要检测极细微裂纹时,胶片粒度优势还在。另外,DR系统对散射线敏感,补偿不好就影响对比度。不少特殊材质、厚壁件的验收标准,目前还是认胶片。两样都要会,根据工况选。

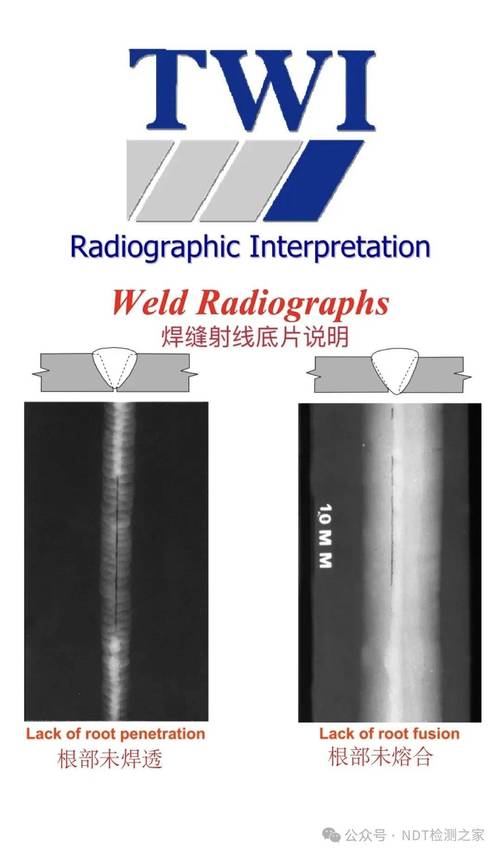

工业射线底片焊缝缺陷对比图
工业射线底片焊缝缺陷对比图

问:我们厂想搞在役压力管道检测,常规超声难爬高,有什么好办法?
答:推荐长距离超声导波。一条焊缝处激励,能扫查几十米管段,发现腐蚀坑、大面积减薄非常有效。不过导波对点状缺陷不太灵,还得结合其它手段定点复核。另外,爬高用磁爬壁机器人带电磁超声(EMAT)探头,也是个方向,不用耦合剂,就是贵。

NDT的数字化转型与人的角色

NDT的数字化转型与人的角色
NDT的数字化转型与人的角色

这几年“工业4.0”喊得响,无损检测也裹挟其中。数据全流程追、检测结果三维可视化、智能评片……是趋势,也真能减少人为失误。但一线呆久了就知道,再好的系统也是人用的。探头耦合不好,仪器设置不对,出来的就是垃圾数据——Garbage in, garbage out。

所以培训不能丢,老师傅的直觉——那种摸一下焊缝、看一眼表面就能猜到大概出什么缺陷的第六感,机器一时半会儿还学不会。有时候设计检测工艺,得根据焊接工艺评定、焊工习惯来预判缺陷类型,软件干不了这活。

问:ISO 9712和国内的认证体系,到底哪个更吃香?
答:看你往哪供货。出口欧美,老外认ISO 9712三级证;国内特种设备,还是得按国标考特检院的证。最烦人的是,两边都考一遍,时间、银子花不少。❗ 不过现在有些机构在推互认,长远看会简化。建议先把其中一个弄扎实,别贪多嚼不烂。

啊,对了,还得提一句涡流检测。在换热器管束上,涡流简直是神器,快速排查壁厚减薄、点蚀、开裂。可它容易受提离效应影响,搞不好就误判。我们用涡流双频甚至多频技术,配合磁饱和,能区分内外壁缺陷,这玩意没几年经验玩不转。

最后说点实际的:无损检测不是万能的,其可靠性受检测方法、工艺、人员、设备、环境一堆因素制约。别迷信报告上的“合格”两字,更别把NDT当成保险柜。出了事,谁也跑不了。😅

夜深了,下次再聊渗透检测里那些五花八门的假缺陷显示,头疼得很。
