逆向工程：当图纸丢失，我们还能造出原来的零件吗？

那天，车间拉来一台1963年的苏联摇臂钻床。 齿轮箱里的斜齿轮崩了三个齿。 没图纸，原厂早没了。管设备的老师傅叼着烟，说了句：“测绘吧。”——对，就是逆向工程。三个字，一摊子事儿。 你可能会撇嘴：不就是抄数么？3D扫描仪一扫，打印出来完事儿。想得美。真干过的都知道，那点云数据能把人逼疯。 ## 从油泥到激光：测绘这事儿，早不是卡尺时代了 以前做逆向，纯靠卡尺、高度尺、R规。手摸，眼看，然后用铅笔画草图。一个复杂的曲面能测到怀疑人生。 现在呢？

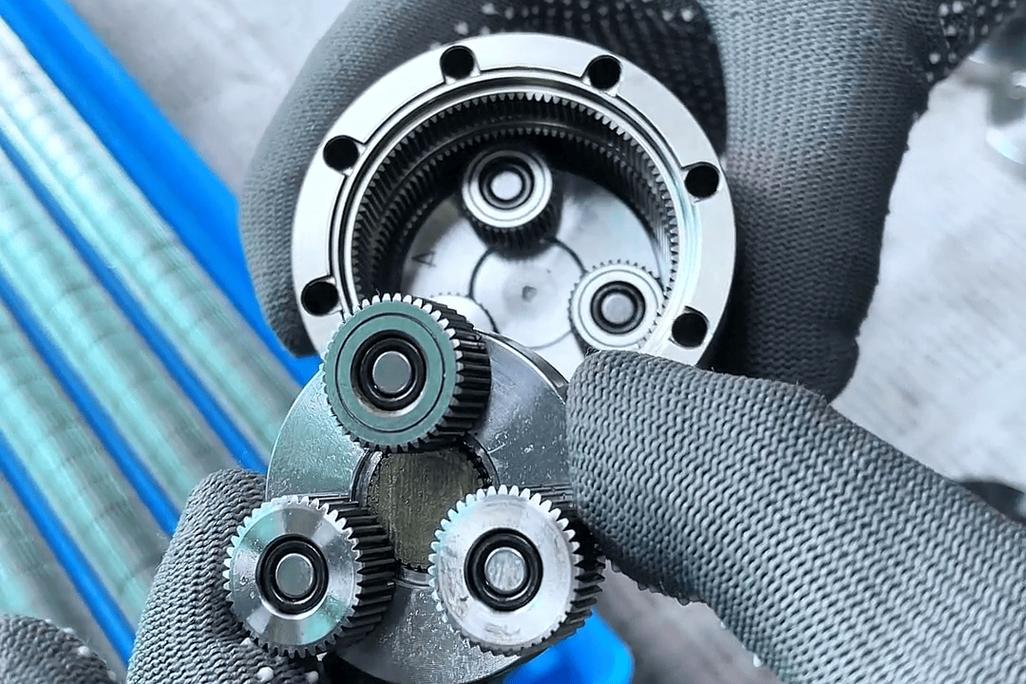

手持激光扫描仪，往上一打，百万个点，实时生成三角网格。配合摄影测量系统，大件的误差能压到0.02毫米以内。✅ 这是真的，我们去年扫描一个四米长的包装机墙板，全局误差0.015毫米。 但！点云处理软件才是真正的噩梦——Geomagic Design X或者Wrap，吃配置不说，那个自动曲面拟合……经常把你气笑。明明一个简单的圆柱面，它给你分成七八片碎面。还得手动调。 工业CT就更狠了。

内腔结构、装配体内部不可见的配合，CT能给你一层层剖出来。不过一套设备上千万，中小企业根本养不起——我们都是送到第三方去扫，一个零件两三千块，肉疼。 说实话，逆向工程不是仿制那么简单。它混合了测量、建模、工艺、材料分析一堆东西。有时候你扫出一个圆弧，半径标的9.85毫米，你就得琢磨：原设计会不会就是个整数10？磨损腐蚀了？还是苏联老大哥就喜欢用非标？ ## 精度、公差与那个该死的设计意图 拿到网格，导入软件，开始逆向建模。这一步最考验人的，是你得“猜”出原始工程师到底怎么想的。 比方说，一个轴承座，扫描出来内孔直径是119.92毫米。你建模时敢给120 H7吗？万一人家原设计是119.95的过渡配合呢？稍微差一点，轴承跑外圈，三个月就废了。 问：没有原始图纸的进口设备坏了一个齿轮，逆向工程能救急吗？ 答：能，而且现在很成熟。流程大概是这样：先把齿轮清洗干净，用扫描仪或CT获取数据，然后在软件里重建齿形。关键参数——模数、压力角、变位系数——一般靠测量配对中心距和齿顶圆螺旋角去反推。软件里有专门的齿轮逆向模块，输入几个测量值它能帮你收敛出理论参数。重建出的齿轮用线切割或五轴铣直接加工，必要时做一下齿面渗氮，装上去接着转。我们给一家纺织厂做过一组32模数的大齿轮，运转三年了，没出过毛病。❗ 但前提是，你得有比较好的原始接触区痕迹，否则齿形修形没法猜。 问：逆向工程出来的零件精度够不够？会不会很容易坏？ 答：看你怎么做。单纯靠扫描还原，精度能否达到原设计公差？很难直接回答。如果你只追求“装得上、转得动”，3D打印个尼龙件可能都行。如果要求跟原件一样的寿命，那就得考虑材料、热处理、表面处理。扫描只能给你外形，内部金相组织你看不到。上次我们逆向一个德国联轴器，扫描出来很好，但装上后高速运转一断两半——后来光谱分析发现原厂用了特种合金钢，我们拿普通45钢去凑合，那不是找死吗？💡 所以现在正经的做法，是扫描建模后，再做有限元分析，重新校核强度，必要时改材料、加厚危险截面。这已经超越了单纯抄数，算“再设计”了。 ## “搭积木”的快乐与烦恼：组件系统逆向 单个零件还好说，要是给你一套残缺的装配体，比如一台二战时期的航空发动机，让你逆向——那才是真功夫。 你得把锈死的螺栓拧开，编号，拍照，鉴定哪些是原装，哪些是后人修的“补丁”。有时候，几个零件的配合尺寸互相牵连，你得先建A，再根据A的边界去反向调整B……整个项目像条咬住尾巴的蛇。 我们接过一个活儿：逆向一套80年代的液压控制阀组。阀体上的油路孔弯弯绕绕，交叉孔，相贯线复杂到扫描仪伸不进去。最后用的是注胶脱模的办法——往油孔里灌硅胶，固化后拉出来，测量胶模的形状。土办法，但真管用。😄 不过，逆向的乐趣也在这儿。当你最后看着全新的阀组装上老机床，压力表噌地打起来，那感觉——比写八股文爽多了。 ## 会不会有一天，逆向工程让原厂无路可走？ 这个话题有点敏感。 从知识产权角度，纯粹的外观专利保护设计，你用扫描仪绕开不算太难。但发明专利，尤其是工艺方法，靠逆向可做不出来。你扫出一个涡轮叶片，形状完全一致，可人家用单晶定向凝固技术做的，你那普通铸造件两分钟就烧穿。 所以，逆向工程真正的价值，是维修备件、消化吸收、优化改进。不是复制粘贴。 现在还有更智能化的趋势：AI辅助逆向。把点云丢进去，AI自动识别特征（孔、凸台、筋板），自动生成参数化模型。这玩意儿还没完全成熟，但方向很值得关注。不信你试试，扫描一个复杂的铸件，AI经常把浇冒口残余当成设计特征留下来……还得人盯着。 最后说点实在的。如果你搞机械，逆向工程这门手艺值得会一点。不用精通，至少明白流程、知道坑在哪。遇到急活，能顶上去。老设备修修补补，比买新的省钱多了，而且能救急。 有时候，逆向工程做多了，看一个新零件，脑子里会自动拆解成扫描步骤和建模策略——职业病，没办法。
