电镀实战：槽液维护与镀层缺陷解决笔记

干电镀快二十年了。说实话，最怕的不是客户催货，是槽液突然罢工——上周刚处理一批镀镍发雾，搅得我整整两天泡在车间，试遍七八种方案，最后揪出是光亮剂比例失衡。这麻烦本来可以早发现。对吧？很多问题都是小毛病攒成大事故。

槽液pH值：那个爱耍脾气的变量

pH值这玩意儿，简直比天气预报还难琢磨。今天偏酸，明天可能就飘到碱性去，尤其到了夏季，槽温一过35℃, 分解速度翻倍，添加剂消耗快得像喝凉水。我踩过最大的坑是盲目相信试纸——肉眼比色，光线稍微暗点，读数能差0.3。后来咬咬牙上了在线pH计，带自动补加系统，💡成本是多花了几千，但返工率直降八成。

更恼火的是，有些同行只知道加酸加碱调pH，却不管基础液成分。比如氯化钾镀锌，pH值长期高于5.8，氯化铵就会分解出氨气，镀层立马变灰，脆得一掰就裂。你就得赶紧补硼酸，把缓冲能力拉回来。记住：pH波动从来不是孤立问题，背后往往是主盐或导电盐比例失调。

阳极面积和电流密度：看不见的手

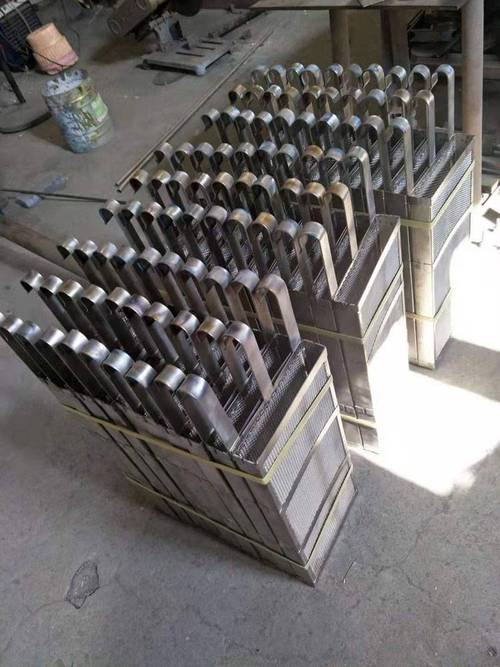

新手容易死盯阴极，忘了阳极。去年去一家厂看镀硬铬线，镀层老是发花，烧焦边角。老板一直怪整流机纹波大。我绕到槽后一瞧，铅锑阳极表面全被黄色铬酸铅包住，有效面积剩不到一半。阳极钝化，电流被迫集中，电场线乱窜——能不发花吗？✅ 解决简单：把阳极拿出来泡碱液活化，再算一下面积比，别低于阳极:阴极=2:1。

电流密度更是门玄学。镀暗镍时，有人为了赶产量提到4A/dm²以上，结果镀层内应力暴增，存放一星期全是细微裂纹。所以，千万别迷信“高电流效率高”这种粗暴逻辑。每种工艺都有窗口，偏离了就要付代价。我现在习惯每班测一次霍尔槽，用试片看光亮范围，比看表靠谱。

现场问答：那些年我们交过的学费

问：镀锌件钝化后，靠近孔边缘总发黑，钝化液刚换也不管用，什么问题？

答：这情况多半是硝酸出光不够。锌层一厚，硝酸出光时间短，表层疏松层没咬掉，钝化时形成黑色氧化夹层。有人以为把钝化液加热能解决——大错特错！赶紧拿出光槽查浓度，硝酸起码50ml/L，而且出光后要彻底冲洗，别让残酸带入钝化槽。💡另外，钝化液pH过高也会导致发黑，尤其是三价铬蓝白钝化，pH超过3.0就麻烦。

问：碱性镀硬铬，工件局部漏镀，加大电流也没用，怎么回事？

答：漏镀的根子八成在前处理。你用手摸摸那部位，是不是有点滑？除油不彻底。碱性镀硬铬前，除油必须电化学+化学双联，工件进槽前要用稀硫酸活化15秒，马上带电入槽，不然表面瞬间钝化。还有挂具——别省那几根铜丝，导电截面不够，局部电流跑不过去，神仙也镀不上。我吃过亏，后来所有挂具用前必测导通电阻，大于0.5欧姆重新打砂。

2024环保高压下，电镀废水怎么达标

现在环保督察可不是闹着玩。今年新标准把总镍限值压到0.1mg/L，传统化学沉淀法根本够不着。不少小厂偷偷加螯合树脂罐，却不换再生液，出水镍反而反弹更高。咬牙上了膜分离——超滤+反渗透——废水回用率提到70%，浓水再蒸发结晶，盐渣当危废送走。成本是高了，但睡个安稳觉。❗别忘了一点：车间必须做到清污分流，含氰、含铬、混排废水完全分开，混了就成了大隐患，处理成本翻三倍。

在线监控联网后，我每天手机看数据。上周凌晨两点报警，pH瞬间掉到2.8，赶过去发现是酸雾塔循环泵卡死，酸水回流。要是没这套系统，等白天发现，整槽早废了。哎，时代变了，靠人盯靠不住。
