CC-Link:为什么自动化工程师都偷偷爱用这款现场总线

上次去珠三角汽配厂做调试,碰上个干了二十年的老电工。聊起现场总线,他一口一个CC-Link好,说用了快十年没掉过链子。 那时候我还年轻,只觉得这不就是日系厂商主推的总线么,至于吹成这样? 后来自己经手十几个大小项目,踩过坑也捡过漏,才明白这里头的门道。

为什么CC-Link在离散制造业这么能打

现在很多中小工厂的自动化产线,混着各家的设备:三菱的PLC,台达的伺服,国内厂家的传感器,还有乱七八糟的第三方执行机构。 很多总线要么兼容性拉胯,要么改个点位要重新调半天协议,改到你秃头。 CC-Link从推出开始走的就是开放兼容路线,现在由CLPA(CC-Link协会)统一维护,只要是做了兼容认证的设备,不管哪家的,直接挂总线就能用。 前年我接了个旧线改造的活,客户原有产线是2015年上的CC-Link,现在要加六台搬运机器人,换三分之一的IO模块。直接找兼容模块挂上,填好站号就能用,前后花了不到一天改程序,省了三天工期。三天是什么概念?这条线一天产八千套汽配零件,停一天就是十几万损失。
汽车焊接产线CC-Link总线连接示意图
汽车焊接产线CC-Link总线连接示意图
问:CC-Link和Profinet比,优势到底在哪? 答:真不是踩一捧一,Profinet性能很强,但是做项目的时候你得考虑现场维护的人啊!小工厂的值班电工,大多不会调复杂的Profinet拓扑参数,出个问题要等厂家工程师过来,一等就是大半天,停线的损失谁扛?CC-Link接线简单,设置参数只要拨码或者填个站号,出问题了PLC直接显示哪个站掉了,电工顺着地址找,十分钟就能排查完。而且国内做CC-Link认证兼容产品的厂家特别多,配件随便买,换个模块不用等进口货漂半个月,这对于中小工厂来说,比什么纸面性能重要一万倍。 问:CC-Link IE和老款CC-Link有什么区别,新项目选哪个? 答:老款CC-Link就是传统现场总线,走屏蔽双绞线,传输速率最高10Mbps,最多带几百个从站,普通包装、装配产线完全够用。CC-Link IE是工业以太网版本,带宽直接到1Gbps,支持运动控制同步,还能接机器视觉这类大带宽设备。现在新上的大型自动化项目,尤其是要做柔性生产的,直接上CC-Link IE就对了,它向下还能兼容老款CC-Link设备,以后升级改造也方便。

用CC-Link,这些坑我替你踩过了

干了这么多年项目,CC-Link稳定是稳定,但架不住新手操作错踩坑,说几个常见的,记下来省得你熬夜排查。 ❗ 坑一:接线不按规范来 很多新手图快,屏蔽层随便拧一起缠个胶布就完事。CC-Link对现场干扰特别敏感,长距离走线的时候,屏蔽层必须接对,强干扰场合我一般都做双端接地,绝对不偷懒。还有终端电阻!必须只接在总线的头尾两端,多一个少一个都不行。去年我就处理过一个故障,客户的产线时不时随机掉站,查了整整三天,最后发现电工接线的时候多接了一个终端电阻,真是哭笑不得。 💡 坑二:站号重复 这事看起来特别低级,但是十个改线项目有三个出过这个问题。加新设备,忘了改新设备的默认站号,一上电整个总线直接瘫了,排查的时候要一个个拆端子看站号,大电柜里几十个模块,查一遍大半天就没了。我现在做项目加设备,第一时间把所有站号列出来,打印出来贴电柜门上,以后谁维护都清楚。

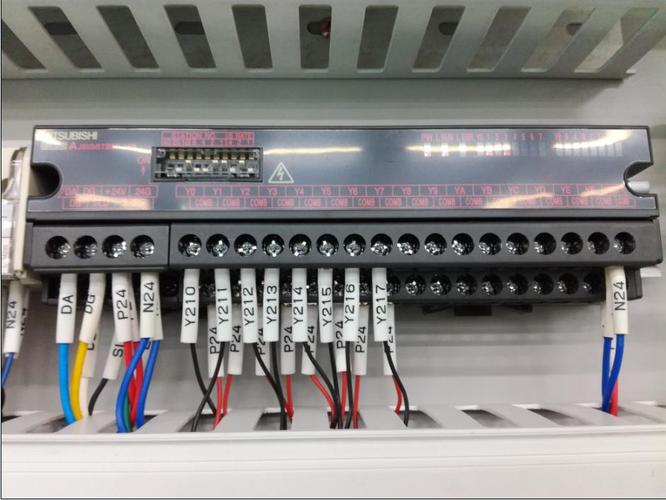

工业电柜内CC-Link模块接线实拍
工业电柜内CC-Link模块接线实拍
❗ 坑三:贪便宜用无认证兼容模块 市场上有些小厂做的CC-Link模块,比认证款便宜两三百,看起来很划算。实际用起来动不动就随机断连,你还查不出原因,因为它就是协议没做对,兼容性差。买模块之前去CLPA官网查一下有没有认证,别省几百块,最后停线亏几万,得不偿失。

现在CC-Link的新玩法

现在CC-Link的新玩法
现在CC-Link的新玩法
别觉得CC-Link是老技术,就跟不上现在的数字化改造热潮。2024年很多工厂做OEE分析、MES对接,CC-Link早就做好准备了。现在CC-Link IE可以直接对接工业互联网平台,不需要额外做复杂的协议转换,老厂改造的时候,原有CC-Link设备不用换,加个支持CC-Link的网关就能把产线数据传到云端,成本比换整条总线低太多。 上个月我刚做完一个建材厂的包装线改造,原来的老线用的是2018年的CC-Link,客户要把产量、合格率数据对接进自己的MES,整个改造下来花了不到八万,要是换总线重新做,百万都打不住。 不过话说回来,CC-Link也不是万能的。它本来就是为离散制造业的中短距离产线设计的,那种几公里长的流程工业项目,还是选别的总线更合适,不攀那个比。 很多人说现在新的工业以太网这么多,CC-Link会不会慢慢被淘汰? 我看不见得。国内几十万条在用的产线都靠它,存量市场足够大,而且CLPA一直在更新,现在都出CC-Link IE TSN了,支持时间敏感网络,满足下一代智能制造的需求。 干工业这行,选产品本质就是选省心。CC-Link火了几十年,靠的不是营销,是真的能让工程师少熬几个夜,帮老板少亏几个钱。 就这。懂的都懂。
