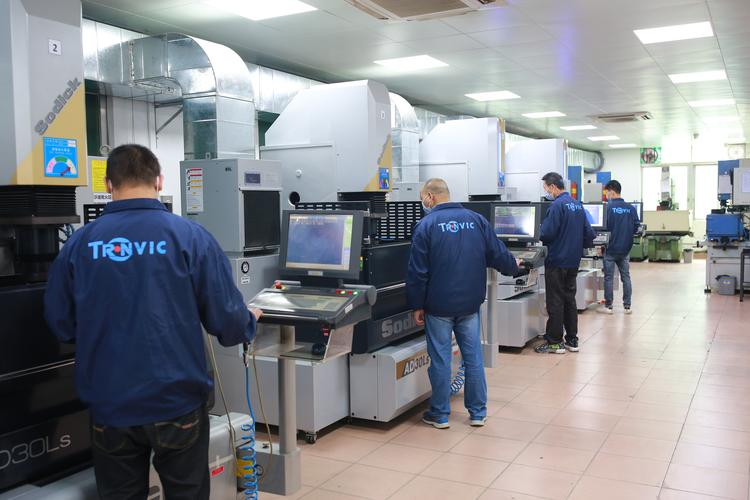

说实话，第一次见到电火花加工，我以为是机器在放烟花。没错，就是那种噼里啪啦的感觉——只不过是在油里。干了十几年模具，每次看到那细小的电极在工件上雕出复杂型腔，还是忍不住感叹：这玩意儿，真TM精妙。电火花加工（EDM），说穿了就是放电腐蚀，但真要玩转它，里面的门道深着呢。
不是“切割”，是“腐蚀”
很多人以为EDM跟线切割是一回事。大错特错。线切割靠的是钼丝导电切缝，EDM——尤其是电火花成型加工——纯粹靠脉冲放电，把金属一点一点“啃”下来。电极本身不接触工件，中间隔着工作液。这工作液？以前用煤油，现在更流行合成油，闪点高、味道小。不过话说回来，煤油加工效率有时反而更高……唉，选择总是头疼。
别小看这“不接触”。它意味着可以加工任何导电材料，硬度再高也不怕。淬火钢、硬质合金、钛合金？照啃不误。这就是为什么模具行业离不开EDM——型腔里的深槽、窄缝、异形盲孔，铣刀干瞪眼，EDM轻松搞定。❗不过，电极损耗是个绕不开的坑。石墨电极损耗小，但易崩角；紫铜电极损耗大，但能加工高光面。怎么选？看活儿下菜碟。
问：石墨电极还是紫铜电极？新手常栽的坑
答：这问题，车间里能吵一天。我的经验——粗加工用石墨，便宜、损耗率低，尤其大电流下优势明显。精加工？紫铜，表面光洁度能甩石墨两条街，而且更容易做出锐角。但石墨有个致命伤：粉尘。那玩意儿导电，飘进导轨你就哭吧。所以机床防护必须到位。💡最近欧洲有厂家推涂覆石墨电极，据说寿命翻倍，价格嘛……贵得肉疼。值不值？高端模具或许可以试试。
还有个事儿，电极设计。老师傅靠经验，年轻人靠CAD。说实话，现代CAM软件模拟放电间隙已经相当准了，但实际加工中，排渣不良、二次放电这些幺蛾子，软件可算不出来。所以，基础还是现场调试。这就是为什么老钳工值钱——他们知道怎么摇火花。
油槽里的“气象学”
排渣。这是EDM的命门。放电产生的蚀除物必须迅速冲走，否则就会积碳、拉弧，甚至烧伤工件。传统方法就是冲油、抬刀。抬刀？就是电极周期性抬起，让工作液涌入冲屑。参数设置里有个“抬刀高度”和“抬刀频率”，调不好，效率能差出一倍。
现在不少高端机床装了自适应控制，实时监测放电间隙，自动调整抬刀。爽！但别迷信自动化。有一次加工深槽，自动抬刀死活冲不干净，最后手动改了几次放电参数，搞定。所以，电火花加工（EDM）永远是人机配合的艺术。
还有一个小细节：工作液温度。温度波动超过2℃，加工精度就开始漂。精密模具车间恨不得恒温恒湿，就是这个道理。有些厂为了省电，晚上关空调，第二天开机全跑偏——省了小钱，废了模具，蠢哭。
问：镜面电火花到底能不能稳定实现？
答：能，但有条件。首先电极必须用紫铜，并且要精密修整。其次需要混粉加工——在工作液里添加硅粉或铝粉，增大放电间隙，让放电更分散，从而获得Ra 0.1μm以下的镜面。听着简单，实际控制起来极难。粉浓度、循环过滤、机床刚性……一个环节不到位，面就发雾。现在我们用的是日本混粉装置，配合专用铜电极，镜面成品率能达到90%以上。不过说实话，小厂没必要自己折腾，外包给专业镜面放电加工点更划算。
哦，别忘了安全。EDM油槽会挥发可燃气体，排风、防火阀定期检查。见过一次油槽起火，虽然小火，但够吓人。干这行，敬畏心要有。
自动化与未来？离我们不远了
这几年，电火花加工（EDM）的自动化发展迅猛。机械手上下料、电极自动更换、在线检测……以前一条模具生产线要五个师傅盯，现在两个技术员看十几台机床。但编程和工艺策略还是人在定。有老板以为买几台进口机就能睡大觉，天真！没有懂工艺的人，再好的机床也是铁疙瘩。
最后吐个槽。学徒越来越难招。年轻人宁愿送外卖也不学模具EDM。这行确实是脏、累、要动脑。但它的魅力在哪？在于你能亲手把一块钢坯变成精密到微米的零件，那种掌控感，没做过的人不会懂。写这篇文章时，车间里两台汉川机床正在嗡嗡响，加工汽车灯罩模具，要求公差±0.005mm。我们做到了。这就是工业的诗意吧——尽管火花声有点吵。
（完）
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电火花加工（EDM）：模具车间里那些不为人知的“火花”秘密 https://www.dachanpin.com/a/tg/66147.html
