价值流图(VSM)实战:从“画图”到“真正改善”的差距究竟在哪?

先讲个真实的笑话

我见过一家工厂,价值流图贴了满墙,精益办每周更新,但库存周转天数纹丝不动。问他们:这图干嘛用的?答:给客户审核看的。哈哈,这不就是VSM的终极黑色幽默吗?当工具沦为墙纸,你该反思的绝不是图本身。 价值流图(VSM),全称Value Stream Mapping,本质是照妖镜。它照出物料和信息流的扭曲、等待的浪费、过量生产的罪恶。但奇怪的是,很多团队画完图,改善就像挤牙膏——有动作,没结果。问题出在哪?我先说个暴论:95%的VSM练习死在了“现状图”的妇科检查式分析上。对,就是那种揪着每一个工序的周期时间、换型时间、OEE数据,计算得无比精确,最后却对系统性的阻塞视而不见。

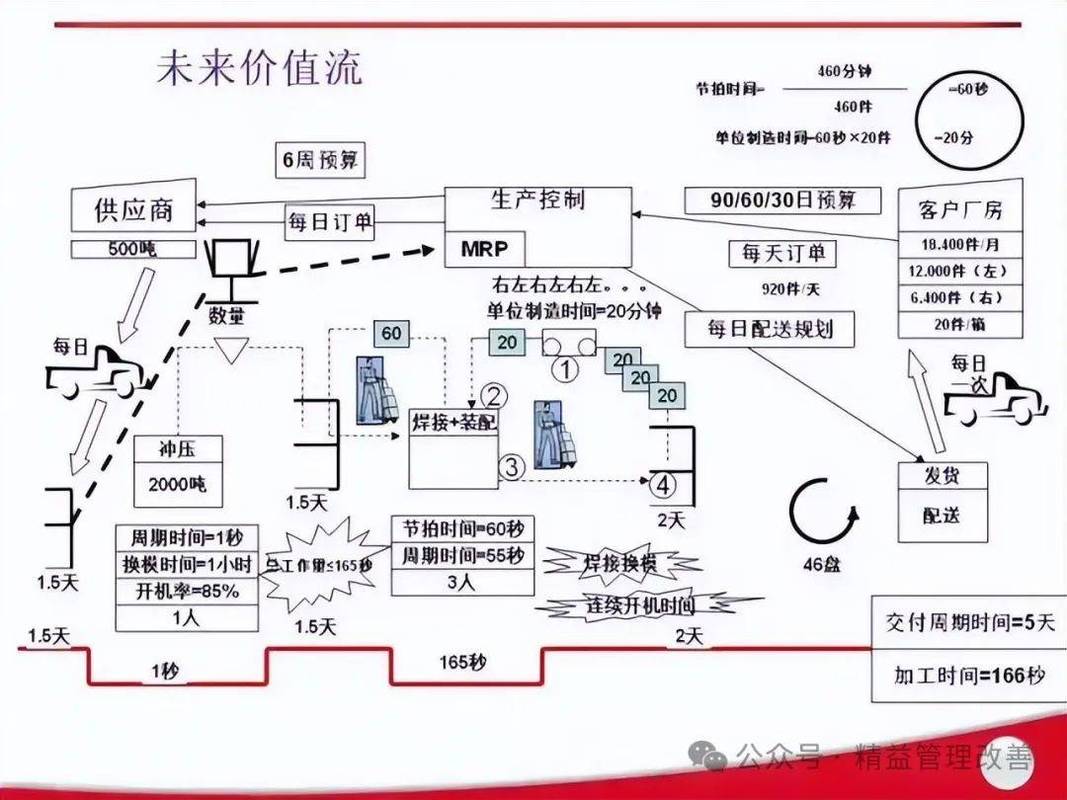

工厂现场价值流图绘制讨论白板
工厂现场价值流图绘制讨论白板

谁杀死了你的改善行动?

别急着画未来图。我们先聊聊那些让你事半功倍的陷阱。 陷阱一:把VSM当流程记录工具。 很多人带着实习生,拿着秒表,把每个工站测一遍,然后画出一条长长的价值流。说实话,这连基础都算不上。VSM的精髓在于“流动”,不是静态拍照。你要盯着的是物料在工序间发呆的时间,信息在部门间扯皮的循环。记得有一次,我指着图上长达3天的在制品等待问主管:“这些零件在等什么?” “等前工序批量做完。” “那为什么要批量?” “因为换型太慢。” 看,连环追问才能挖到冰山下面。 陷阱二:信息流虚画。 十张VSM里九张的信息流箭头都是随手一拉,标注“每日计划”“周MRP”。可现实呢?车间里调度员每天花2小时催料,仓库因为系统数据不准额外备安全库存。这些不会出现在标准的VSM符号里,但恰恰是吞噬价值的黑洞。✅ 记住:VSM必须暴露信息扭曲带来的牛鞭效应,否则你就只是在画物流路线图。 陷阱三:团队自嗨,没有财务视角。 改善的最终语言是钱。缩短提前期如果无法转化为库存成本下降或客户响应提升,老板凭什么买单?有一次我要求团队直接在VSM上标注每个爆炸标志(改善点)的预估收益——库存减少多少、场地释放多少、加班减少多少。突然之间,争吵的优先级就清晰了。❗ 问:小批量、多品种的工厂能用VSM吗?感觉产品路径太多找不到主线。 答:太能了!但方法要变。别再挑所谓“A类产品”,因为80%的品种可能都是C类。你要做的是产品族分析,按工艺路径聚类。用一张矩阵表,列出所有产品和经过的工序,找出80%相似路径的族群。然后为这个族群画VSM。别追求完美的一个图,要务实地切分。甚至可以用“价值流网络”来展示分支与合流。关键是让流动可见,而不是死扣一个产品。

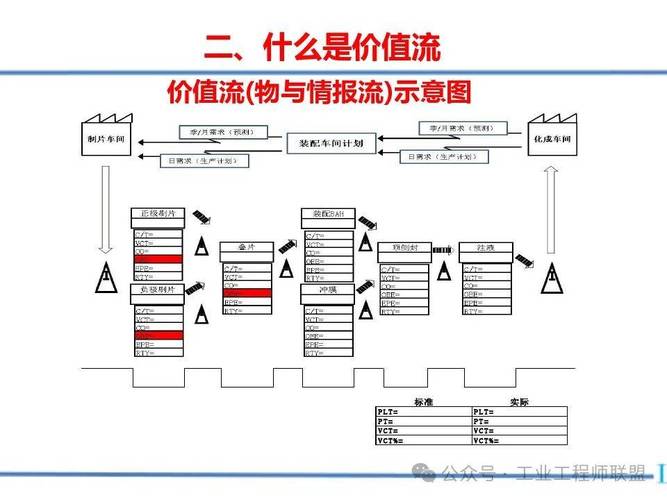

多品种小批量价值流图产品族矩阵分析表
多品种小批量价值流图产品族矩阵分析表

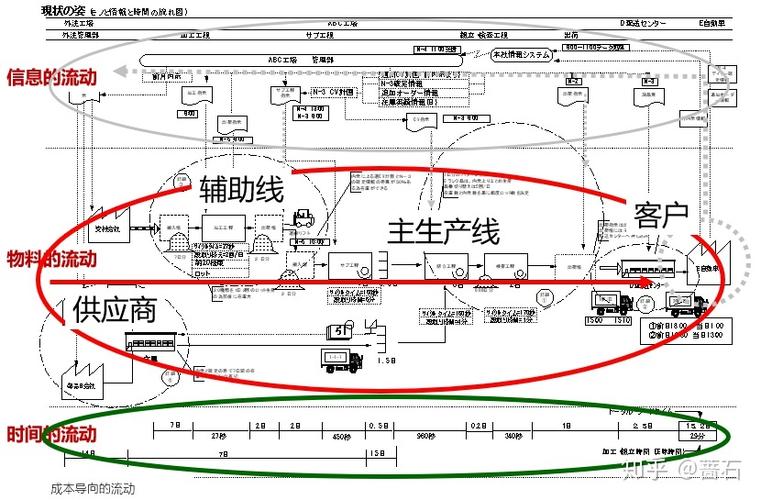

数字化时代,VSM过时了吗?

数字化时代,VSM过时了吗?
数字化时代,VSM过时了吗?
这也是我常被质疑的。工厂都上了MES、APS,生产过程数据全透明,还需要人工画VSM?恰恰相反,数字化让VSM更致命。 传统的VSM依赖手记数据和访谈,时间滞后,且容易美化。现在通过IoT传感器、MES实时数据,你的现状图可以变成动态热力图。哪个工序队列堆积超过阈值,自动标红;哪个供应商交付延迟影响了整体节拍,系统推送预警。这叫“实时价值流管理”,而不是一年一次的绘图运动。 我见过一家精密加工厂,把VSM逻辑嵌入他们的数字化看板。每天早上开会,团队盯着屏幕上的价值流图,上面的数字都是昨晚真实发生的——不是估算。讨论直接从“怎么回事”开始,而非“我们测的数据准不准”。💡 强调一句:工具从未过时,过时的是你用工具的方式。 问:引入了数字化看板,还需要定期画物理的VSM图吗?会不会重复工作? 答:不重复,那是两个维度。数字化看板解决日常监控和快速反应,类似作战指挥屏。而正式的VSM活动(通常称“改善周”)解决的是流程再设计,需要跨部门沉浸式讨论,把物理图铺在桌上,用便签推演未来状态。那种碰撞、争吵和顿悟,是屏幕取代不了的。我建议每年至少一次深度VSM,聚焦战略性改善;日常则用数字化VSM监控维持,防止回弹。

从画图到真正改善,最后三步

从画图到真正改善,最后三步
从画图到真正改善,最后三步
我知道,听完道理你可能更迷茫。那我来点落地的。 第一步:建个“无罪”文化。 VSM最怕甩锅。信息流断裂是流程问题,不是员工故意。定下规矩:不准说“你们部门”,只能说“这个流程环节”。有时候,我会在改善周开始时,让每个人写下一句抱怨,然后当面撕掉。不是作秀,是心理重启。 第二步:聚焦约束,不要贪多。 未来图很美好,但现实资源有限。找到那个掐住喉咙的约束工序——可能是某台老设备,可能是计划逻辑,集中火力打透。记住,局部最优不等于全局最优,VSM的魔法是让你看见链条,而不仅是一个环。 第三步:30天速赢必须可见。 画完未来图,立刻选一项能在30天内实现的小改善。比如缩短某工段的换型时间,或调整补料频率。速赢是点燃团队的火种。没有它,再宏伟的规划也会熄火。❗ 最后说句得罪人的话:别再迷恋认证讲师那些花哨的图标了。VSM是实践科学,不是绘图艺术。你的目标不是画出能参展的图,而是让价值真正流动起来。下次再有人让你画VSM,先反问:画完图,我们有权力改变现状吗?如果没有,那图真的是废纸。 好了,吐槽完毕。去车间吧,那里才有真正的答案。
