用了十年Modbus协议,我居然才发现这个坑

上周现场调试,一个简单的读取操作愣是折腾了俩小时。最后发现——波特率设错了。旁边刚入行的小伙子一脸懵:这玩意儿不是自动适应的吗?我差点没绷住。

说实话,Modbus协议就像工业通讯里的“老炮儿”。没什么花哨,简单粗暴,但活儿好。1979年就出来了,到现在几乎所有PLC、仪表都支持。不过话说回来,用的人多了,各种幺蛾子也就多了。✅ 今天不扯教科书,就聊聊那些年我踩过的Modbus坑,以及一些你可能没注意到的细节。

寄存器不是你想读,想读就能读

很多人都知道Modbus有四种数据区:线圈(0x)、离散输入(1x)、保持寄存器(4x)、输入寄存器(3x)。但你知道吗?有些国产仪表会把保持寄存器和输入寄存器混着用。明明手册上写着30001是输入寄存器,结果用功能码04死活读不上来,换成03——通了!💡 你说气人不气人?后来我问厂家,他们居然说“为了方便,我们内部做了映射”。得,又一个不按套路出牌的。

还有一次,一个变频器的频率值存在40002和40003两个寄存器里,组成32位浮点数。我按照标准IEE754解析,读出来却是天文数字。最后发现他们用的是反转字节序(CDAB而非ABCD)。当时就想砸了那台破玩意儿!❗ 所以啊,遇到多寄存器数据,一定要先把字节序搞清楚,别急着骂仪表有问题。

Modbus交换机字节序反转示意图
Modbus交换机字节序反转示意图

RS485那点糟心事

物理层就更别提了。RS485布线号称能跑1200米,但实际呢?现场变频器一开,波形抖得跟地震似的。我记得有回在铸造车间,电炉一起动,Modbus立马断联,不动了——信号被干扰得妈都不认识。后来加了终端电阻、偏置电阻,换上屏蔽双绞线,故障从每小时十几次降到了几天一次。经验之谈:别省那几块钱的线缆费,不然分分钟教你做人。

不过话说回来,现在很多设备开始支持Modbus TCP了,以太网跑起来确实稳得多。但问题又来了:网络延迟。有些老旧的串口服务器转发TCP到RTU时,如果缓冲区设得太小,会发生数据粘包或分包。我见过一个案例,上位机发一次请求,下位机收到好几段,帧乱了——结果就是寄存器值随机跳变。吓死个人!

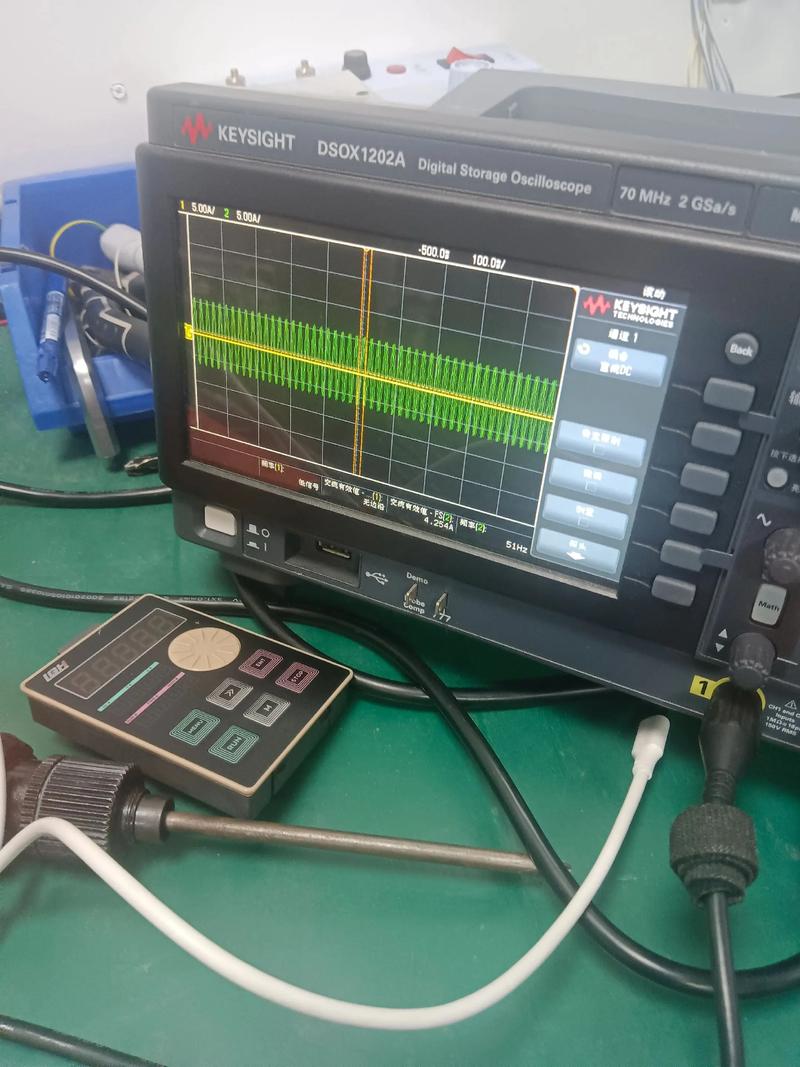

变频器干扰示波器波形对比图
变频器干扰示波器波形对比图
问:我是个新手,总是搞不清功能码01、02、03、04的区别,能通俗讲讲吗?

答:好说!你把它想成四种不同的服务窗口:01是去“开关输出”窗口,只能动继电器的通断;02是“开关输入”窗口,只看外部按钮状态,不能改;03是去“模拟量输出”窗口,读写那些设置参数;04是“模拟量输入”窗口,只看传感器来的电流、温度值,改不了。实际中用03和04最多,搞混了就读不上来。记住:读线圈是01,读离散输入是02,读保持寄存器是03,读输入寄存器是04。写操作另说。

问:Modbus RTU和Modbus TCP到底该选哪个?我们的新设备现在都上云了。

答:这得看场景。假如你只是本地几台设备互连,线又不太长,RTU便宜够用。但要上云、走MES系统,必须TCP。不过注意一点:Modbus TCP其实就是把RTU的帧封装在TCP包里,去掉了校验,因为以太网底层有CRC。可有些云平台只支持JSON格式的MQTT,你还得在前面加个网关做转换。最近比较火的做法是用OPC UA over TSN来统一,但Modbus作为设备层协议,一时半会儿死不了。

调试神器与避坑指南

调试神器与避坑指南
调试神器与避坑指南

说到调试工具,我最爱Modbus Poll和ModScan。别嫌简陋,关键时候能救命。有次出差忘带USB转485的线,急中生智用树莓派连上,跑了个Python脚本临时当网关。pymodbus这个库真的好用,几行代码就搞定。✅ 当时心里那个得意!

不过现在很多人喜欢用微信小程序那类“无线调试助手”,蓝牙连上就能读数据。方便是方便,但安全性近乎为零。工业网络可不是闹着玩的,一旦被远程篡改,就是大事故。所以我还是坚持有线连接,至少心理上踏实些。

最后啰嗦一句:写上位机程序时,别忘了加超时重发机制。我见过因为一个从站掉线,导致整个轮询队列卡死的惨剧。设置个500ms超时,三次重发失败就跳过,别傻等。

行了,今天吐槽得差不多了。Modbus就像个倔老头,你得顺着它的脾气来。但伺候好了,它真能几十年不撂挑子。
