上周三，又报废了一套注塑模。前前后后折腾了两个月，结果因为一个倒扣没处理好，试模直接拉伤。老板脸都绿了。我跟他说，当初要是花两千块做个SLA手板验证一下，何至于此。他不吭声。这种场景，入行二十年，见了太多。很多人以为快速成型就是烧钱玩儿，搞几个塑料壳子没用。说实话，这种想法比烧钱更致命。
这是最常见的一个误解。3D打印只是快速成型大家庭里的一位成员，而且是最年轻的那个。传统快速成型工艺还有CNC手板、硅胶复模、快速模具等等。我见过一个做机器人关节的团队，非要用金属SLM打印功能件，一个件两千多，精度还不行。我让他们改用CNC加工铝合金——三天交货，成本不到三百。所以说，
现在一些桌面级FDM打印机几百块就能买，打出来的玩意儿，说实话，变形翘曲得一塌糊涂，也就看看大概样子。工业级的设备呢？我们刚进的那台惠普MJF尼龙机，精度能控在±0.2mm以内，表面直接可以喷漆，❗那才是生产力工具。
但别觉得有好机器就万事大吉了。参数设置、摆放角度、支撑设计，任何一环拉胯，出来的就是废品。上个月我亲手毁了一整版TPU软胶件，就因为没考虑到收缩率，全部小了2mm。💔那种挫败感，堪比炒菜忘放盐。
快速模具这块，更是重灾区。有些老板一听“快速模具”四个字，以为几小时就能出模。实际上，常见的铝模或钢模快则一周，慢则两周，还得画图编程。不过比起传统钢模动辄40天，已经快了好几倍。去年我们搞了一套随形冷却铝模，结合激光烧结的镶件，注塑周期从45秒降到了28秒，良率还提高了。💰但前期投入可不小，没点胆量真不敢试。所以，
快速成型不是省钱，是避免浪费大钱。在研发阶段，尤其涉及装配验证、外观评审、功能测试时，必须上。我曾参与过一个医疗器械项目，手持检测仪，外壳复杂。我们前后做了七版快速手板，从ABS到透明PC，最后定型开模一气呵成。假如直接开模，哪怕只改一次，动辄几万块就蒸发了。✅ 所以，快速成型的最大价值在于“迭代速度”带来的风险控制。
不过话说回来，也不是所有情况都适合。批量很大、结构简单、毫无装配关系的件，你非要用快速成型去小批量生产，那纯粹是钱多烧的。去年有个客户想用SLA打印一千个外壳，我直接劝退了，让他去做低压灌注。单个成本能降到十分之一。所以，思维方式得活泛，对吧。

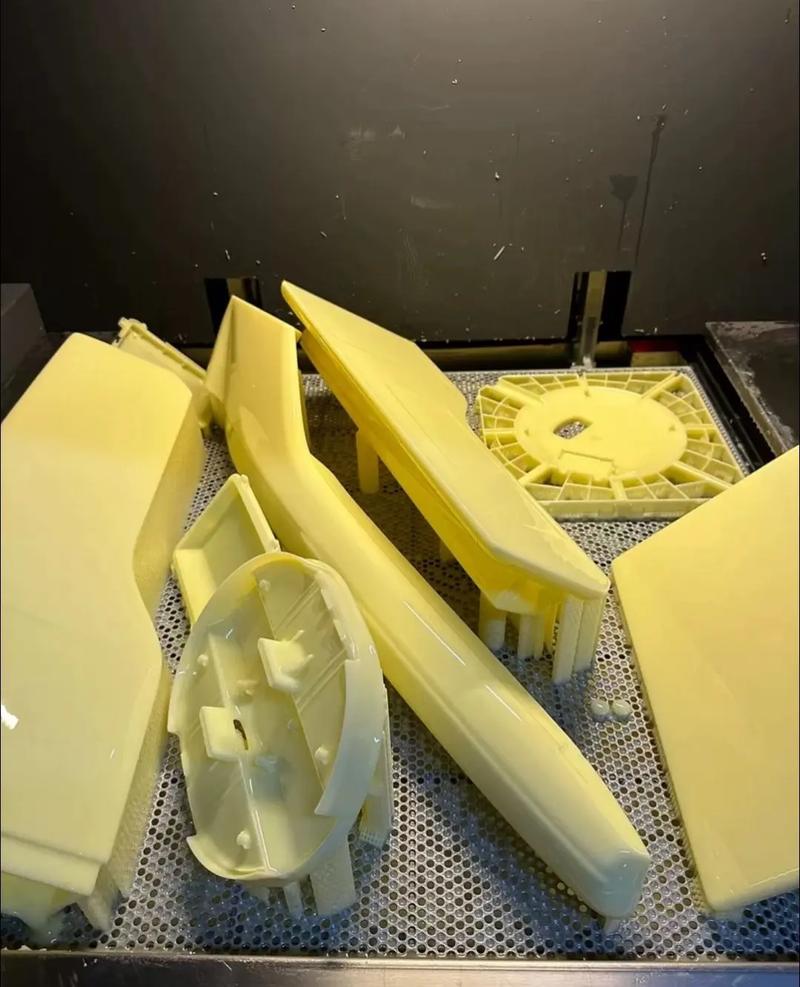

快速成型的工艺选择真是一门玄学。光固化（SLA）精度高，表面质量好，但脆，不耐冲击，紫外线照射久了会发黄。选择性激光烧结（SLS）尼龙件强度不错，但表面粗糙，有粉末感，吸水。金属打印呢？SLM强度高，几乎接近锻件，但支撑难去，内应力大，后期热处理麻烦。还有最近几年火起来的粘结剂喷射金属打印，速度快，适合中小批量，但烧结后尺寸收缩很难精确预测，我们买那台机调试了整整三个月才稳定下来。💡 经验就是：没有最好的工艺，只有最合适的工艺。你得清楚你的需求优先级到底是强度、精度、表面还是交货期？
问：小批量生产到底用3D打印还是快速模具？
答：看数量。几十个以内，3D打印直接打，经济快捷。超过一百个，考虑硅胶复模或者铝模。硅胶模寿命一般10-20件，单价低；铝模能打几百上千件，但模具费贵。还有一种DTM（直接金属激光烧结）做的随形冷却水道模具，能大幅缩短注塑周期，尤其适合复杂形状。别一上来就想3D打印包揽一切。
问：快速成型件的精度能满足航空零件要求吗？
答：看你怎么定义“满足”。大部分非金属工艺的精度在±0.1mm到±0.3mm，金属SLM可能达到±0.05mm，但后处理会影响。航空关键承力件通常还要经过热等静压和机加工，所以快速成型在这里更多是用于制造毛坯或功能原型验证。要拿它直接出最终件？那得看具体标准和认证。我们给某航空公司做过钛合金支架的SLM件，花了半年才通过适航认证。⚠️ 门槛不低。
最后，不得不感叹，快速成型这行变化太快。几年前我们还觉得金属打印遥不可及，现在县城的小作坊都敢上设备。但技术普及并不等于应用成熟。我常跟新人说，不要被花哨的展品迷惑，回到车间，摸一摸那些失败件的毛刺、裂纹、变形，你才算真正入门。快速成型，终究是一个需要脚踏实地的手艺活。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：快速成型：别再神话它了，一位老机械工程师的真心话 https://www.dachanpin.com/a/tg/66263.html
