表面处理选型血泪史：电镀、氧化还是喷涂？

去年接了个活，客户要求盐雾测试480小时。我心想，简单啊，三价铬钝化镀锌就行。结果——全锈了。那批零件现在还在库房躺着，每次路过都像在嘲笑我。

说实话，表面处理这事儿，水太深。你图纸上随便写个“镀锌”，供应商能给你整出七八种花样。碱性镀锌、酸性镀锌、氰化物镀锌… 参数差一点，耐蚀性天差地别。后来我学乖了，直接上锌镍合金，虽然贵点，但省心。

但也不是无脑选贵就好。有次做个铝合金腔体，我非要上硬质阳极氧化。结果呢？螺纹全得后加工，因为膜厚长了将近50μm，公差全废。跟装配车间差点打起来。那个项目主管至今见我都没好脸。

所以，选表面处理，其实是在性能和成本之间走钢丝。今天就把我这些年踩过的坑，唠一唠。

电镀：老将的七十二变

电镀是应用最广的，不过也是最容易出幺蛾子的。铜、镍、铬、锌… 每种镀层性格都不一样。

比如装饰铬。亮是真亮，但六价铬的环保压力，这几年逼得大家转三价铬。可三价铬那颜色，白惨惨的，客户总觉得“不正”。❗ 为此返工过不止一次。

功能性电镀，比如镀硬铬，耐磨。可氢脆风险你怎么控？除氢不彻底，高强度钢一拧就断——那不是开玩笑的。✅ 我现在的做法：但凡抗拉强度超过1000MPa的零件，必须做氢脆测试，没商量。

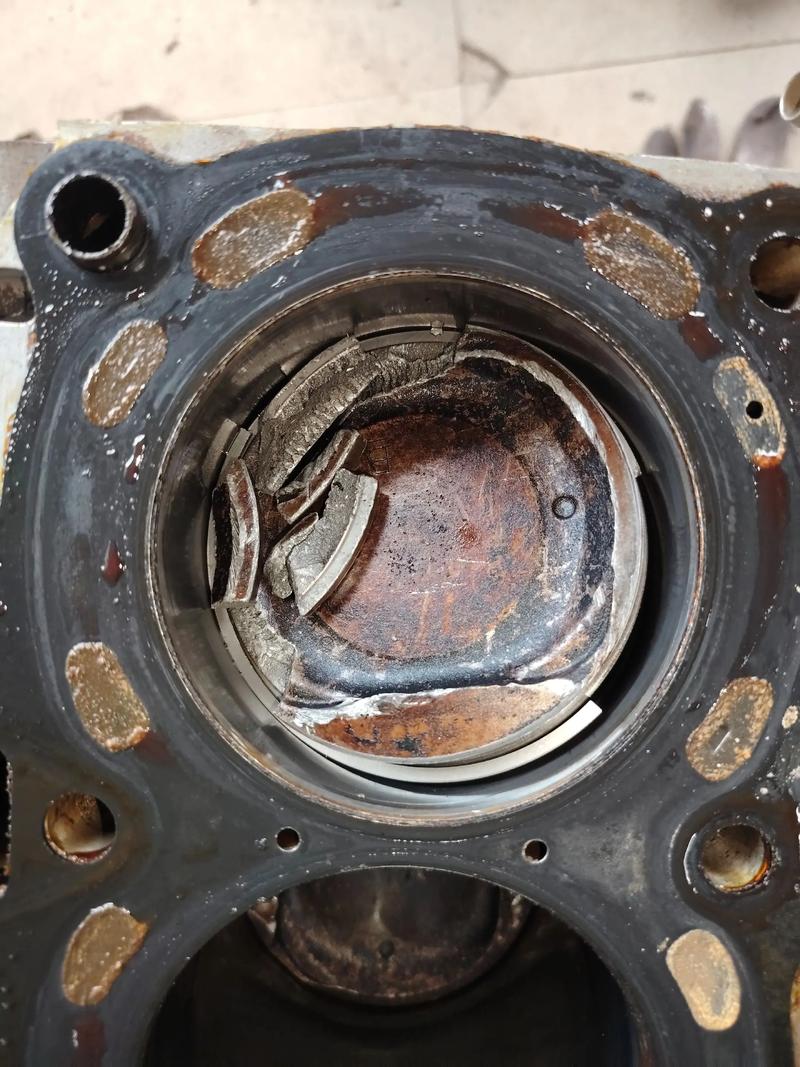

化学镀镍真是个好东西。镀层均匀，硬度能热处理到900HV。可前处理你稍微疏忽，结合力完蛋。有次我亲眼看见，一个发动机活塞的化学镍层，在台架试验后成片剥落，跟鱼鳞似的。原因是酸洗过度，基底贫碳了。

问：镀锌和达克罗，哪个更耐蚀？
答：这俩根本不是一个赛道。达克罗是锌铝鳞片涂层，无氢脆，耐热，盐雾轻松过1000小时。但它的附着力、导电性不如电镀锌。你要是用在紧固件，尤其高强度摩擦连接处，达克罗的摩擦系数稳定性比电镀锌好。可价格贵3-5倍。所以我一般原则是：常态工况，选镀锌；高温或极高耐蚀，上达克罗。不过，达克罗那银灰色，有人嫌丑，看你客户审美了。

阳极氧化：铝镁的铠甲

搞铝合金加工，离不开氧化。硫酸阳极氧化最常见，成本低，可染色。但早期我老忽视膜厚对疲劳寿命的影响。做个薄壁铝管，阳极氧化后，疲劳强度掉了20%？不稀奇。

硬质阳极氧化太迷人了，那深褐色外观，硬度能拉到HV400以上。💡 但注意：膜层与基体热膨胀系数差得远，急冷急热会龟裂。之前给一个光学平台做硬氧，测试忽冷忽热后，表面微裂纹跟蜘蛛网一样。后来乖乖改回普通硫酸氧化，反正那平台没耐磨要求。

铝镁合金压铸件，千万别随便阳极氧化。含硅高的地方，膜层都烧黑了，一团团乌漆嘛黑。得用专门的酸液配方，还不一定好看。这时候微弧氧化（也叫等离子体电解氧化）就能解决不少问题，但设备投入大，一般小厂玩不起。

问：阳极氧化膜封孔到底哪种方式好？
答：看用途。沸水封孔简单，可耐蚀一般。镍盐封孔效果好，但环保卡得严。这两年醋酸镍、中温封孔剂越来越多。我最近在试一种新型的溶胶-凝胶复合封孔，做出来的膜层耐污性特棒，用在电子产品外壳，很对路。不过，记住——封孔前的彻底清洗很关键，残留酸根毁了封孔效果这种事，我遇到不下五次。❗

转化膜与涂装：百花齐放

磷化，前处理老大哥。但含镍磷化面临淘汰，无镍磷化、锆化成了主流。可客户不认啊，一听说“无镍”，就觉得不耐蚀。咋办？只能拿盐雾报告说话。顺便提一句，磷化膜本身防锈能力有限，必须配合防锈油或涂装。你指望磷化层单独扛盐雾？做梦。

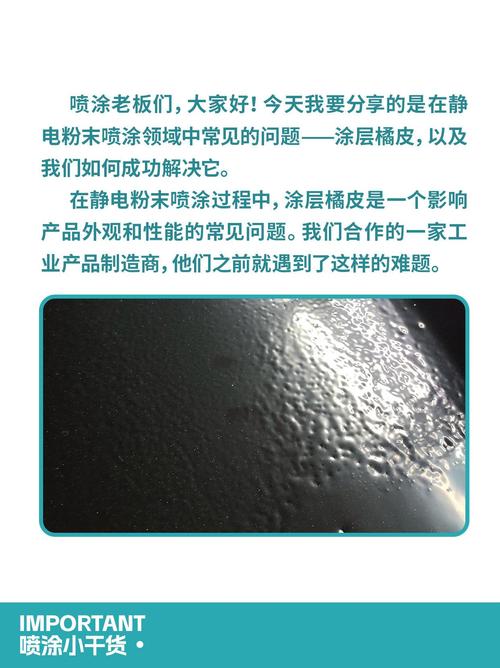

喷涂嘛，粉末喷涂在钣金上的地位稳固。可流平性不好的粉，橘皮严重。去年一个机柜面板，客户非说像“橘子皮”，愣是退货返喷。后来换爱卡的平光粉，一次过。

电泳，隐藏技能点。腔体内部都能均匀上漆，耐蚀贼好。但前处理磷化膜必须均匀致密，不然电泳缩孔能让你怀疑人生。有次环境带硅油，整批货全是火山坑，整整赔了两个班组擦屁股。

最近在跟一个医疗件的钝化处理较劲。不锈钢钝化，按ASTM A967做，盐雾测试就是过不了一周。后来发现，前道酸洗没用对，表面贫铬。调整酸洗配方，立马见效。这些细节，书本上不会告诉你，全是钞票堆出来的经验。

说到底，表面处理不是照本宣科。你得懂基材、懂前处理、懂化学、懂客户真实需求。那个客户真需要480小时盐雾吗？也许人家只是听别人这么要求。有时候，沟通比技术本身还累心。

对了，千万别忘了——样件打样和批量的一致性。实验室小槽出来的效果，和产线大槽可能完全不同。一定要做量产验证，否则，等着你的就是另一个深夜催货电话。唉，不说了，我去看下那个新试的黑色阳极氧化，别再给我搞出个色差了。
