车削加工实战：从颤纹到镜面，我走了多少弯路

早些年刚摸车床那会儿，我盯着工件上的那几条细密波纹，百思不得其解。明明参数照着手册给的，刀也是新的，怎么就车出这么个鬼样子？

后来才明白，车削这活儿，真不是按图索骥就能干好的。里面门道多得让人头大。但一旦摸透，那种把一根毛坯铁棒变成亮晶晶零件的快感——没上过机床的人绝对体会不到。

颤纹——车削人的噩梦

颤纹，或者说振纹，这玩意儿有多烦人？它让你交不了货，让你被质检骂，让你怀疑自己是不是手残。它本质上就是切削过程中的自激振动，但诱因多到爆炸。

有时候只是刀尖圆角半径选大了，有时候是工件悬伸太长、刚性不足，还有时候……纯属你进给量打得太猛。我记得有次车一根细长轴，顶尖稍微一松，整个轴就成了蛇形。加个跟刀架立马老实。所以，别一上来就调转速——先检查装夹刚性，再校对中心高，然后试试变切速，懂吧？

说到变切速，现在稍微好点的数控车床都带这个功能。程序里设定主轴转速在一个范围内随机波动，打乱振动周期——真的绝，很多时候颤纹就这样消了。

问：为什么我车外圆经常出现等距的螺旋状刀痕？

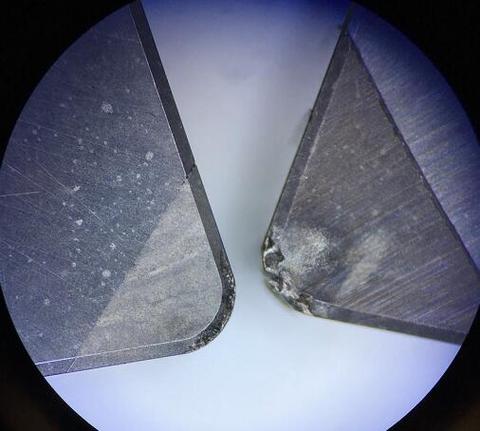

答：八成是主轴轴承间隙过大或者刀尖磨损不均。你先打表检查主轴径向跳动，如果超过0.005mm，要么调预紧，要么换轴承。刀尖的话，涂层剥落或者积屑瘤也会这样，尤其是干切不锈钢。换把PVD涂层刀片试试，同时稍微提高切速，让积屑瘤站不住脚。

刀具与材料——相爱相杀的冤家

选择刀具，说玄点像配中药，君臣佐使，得看工件材料、机床刚性、切削参数。我见过有人用加工铸铁的刀片去切钛合金，三秒不到刀尖就烧了，还怪机床没劲。

不锈钢粘刀是家常便饭。特别是奥氏体不锈钢，切削热集中在刀尖，排屑又不畅，极易产生积屑瘤。这时候，刀片前角要大，刃口要锋利，还得配合高压内冷——直接把切屑冲断冲走。前些天刚试了一种纳米蓝色涂层刀片，干式切削居然不怎么粘，惊喜啊。

问：加工小直径深孔时，怎么避免让刀和孔壁拉毛？
答：核心问题是刀具导向和排屑。尽量使用带涂层的枪钻，中心需通冷却液，压力至少7MPa以上。装夹时严格找正，并采用啄钻循环，每次钻进深度不超过1.5倍直径。一旦听到异响或看到切屑颜色变蓝，立即退刀，否则等着断钻头赔钱吧！

智能制造？别被名词忽悠了

这几年“工业4.0”、“数字孪生”满天飞，好像不提这些就落伍了。说实话，很多厂子连基础数据都采不全，就急着上MES。车削加工这块，最实用的还是探头在线测量和刀具寿命监控。

比如雷尼绍的无线电测头，直接在机床上测量关键尺寸，自动补偿刀补，省了二次装夹的时间，精度还稳定。我们车间去年装了一套，废品率从1.2%直接降到0.3%。再说自适应控制，通过主轴功率传感器实时调整进给率——遇到硬点自动减速，保护刀具。这些技术已经成熟，投入产出比非常高。

但也别盲目。有次参观一家小厂，老板花大价钱买了台带数字孪生的高端车床，结果工人连G代码都写不利索，最后只能当普通两轴手动使用。工具再先进，人跟不上也白搭。所以，先踏踏实实把切削三要素吃透，再谈智能化。

车削这事儿，入门简单，精通太难。我到现在还会时不时翻出《金属切削原理》看看，每次都有新感悟。最后啰嗦一句：定期保养机床导轨和丝杠，这比什么高科技都管用。不信？测一下反向间隙你就知道了。
