超声波加工:精密制造的隐形高手,但别被忽悠了

你有没有遇到过这种绝望?一块陶瓷零件,钻个孔比登天还难,钻头上去就打滑,或者直接崩裂。传统加工?不行。激光?热影响区太大。这时候老师傅可能会神秘一笑:试试超声波呗。说实话,我第一次听说这技术时,脑子里浮现的是医院B超……后来亲眼看到那效果,嗯,真香!

为什么它能啃动硬骨头?

原理不复杂——高频电信号通过换能器变成机械振动,再经变幅杆放大振幅,工具头就在磨料悬浮液里疯狂震动,像啄木鸟一样把材料一点点怼掉。微观上是无数磨粒的撞击,所以它专啃硬骨头,什么陶瓷、玻璃、硬质合金,越硬越脆越喜欢。不过话说回来,这货对付软材料简直抓瞎,铜铝这些你就别想了。

超声波加工设备内部换能器结构特写
超声波加工设备内部换能器结构特写

问:超声波加工能铣钢件吗?
答:能是能,但效率会让你哭。它的优势在脆性材料,强扭着搞金属,工具磨损快得怀疑人生,就像拿绣花针凿墙。早年有人试过,最终结论——得不偿失!所以选对场景是第一条铁律。

真实车间里的超声波加工:能干什么?

✅ 超声钻孔:在硬质合金上打0.2毫米的微孔,常规钻孔想都不敢想。还记得去年那个医用陶瓷零件,φ0.3的孔,深径比10:1,一次成型,光洁度Ra0.6。
✅ 超声切割:切割碳纤维复合材料,切口整齐,几乎没有分层,比传统铣刀强太多。
✅ 超声雕刻:石英玻璃表面雕花纹,精度±0.01毫米,玻璃不崩不裂。

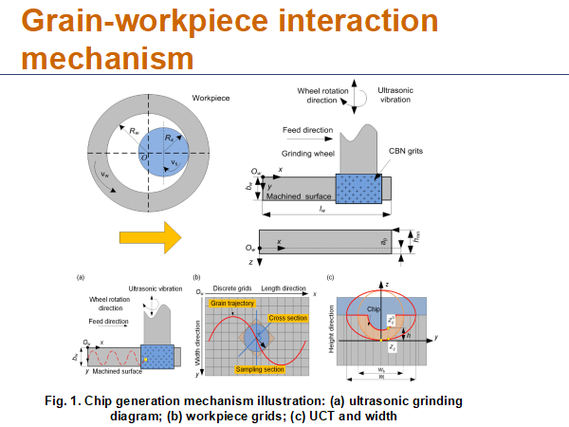

超声振动切削硬脆材料微观去除过程示意图
超声振动切削硬脆材料微观去除过程示意图

但坑也不少!我见过一哥们,拿超声钻头去打不锈钢,工具头五分钟就平了,还埋怨设备不行。所以千万记住:这技术专治硬脆,不是万能。

问:超声加工精度到底能到多少?
答:一般受磨料粒度影响,常规能到IT7-6级,表面粗糙度Ra0.8左右。别听销售吹纳米级,那得恒温恒湿、纳米级磨料、特殊振动模式堆出来,量产中难稳定。实事求是讲,微米级精度是靠谱承诺。

设备选型和调机那些破事

换能器是心脏,压电陶瓷片的品质决定能量转换效率。市面上便宜货和进口的能差一个数量级——频率漂移、发热严重,别贪便宜!变幅杆设计更是玄学,振幅放大比不对,振动模式就乱了。我亲眼见过某厂调机,变幅杆选错,工具头在那儿晃成蛇形,啥也干不成。

超声波加工变幅杆振幅放大与节点设计原理图
超声波加工变幅杆振幅放大与节点设计原理图

再说频率追踪,现在都是自动追频,但有的设备响应慢,振幅瞬间掉坑。建议买的时候,带块硬的测试件,当场钻,看稳定性。💡 另外,发生器功率别只看标称,实际输出才是关键,有的虚标严重,600W吹成1000W,坑得你叫苦不迭。

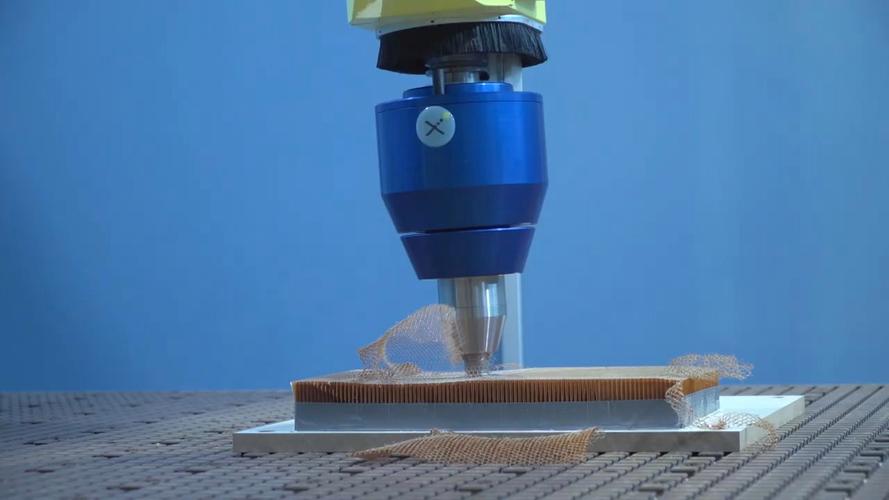

最近挺火的超声辅助铣削

最近挺火的超声辅助铣削
最近挺火的超声辅助铣削

这几年,超声辅助切削很火,尤其在钛合金、高温合金加工上,切削力降个30%,刀具寿命延长,毛刺少得感人。但请注意!有些国产设备参数吹得天花乱坠,实际振幅测下来不到一半。所以买之前务必实测振幅,别信PPT。

而且,超声辅助不是随便装个振子就行的。刀具、刀柄的匹配、振动方向与切削方向的协调,搞不好反而崩刃。我们踩过坑:某次加工钛合金框,超声开起来,表面质量反而更差,原因是振幅方向在刀尖处产生了冲击,调整了刀柄连接才解决。

所以,超声波加工不是万能药,但在它擅长的领域,它就是不可替代的。下次遇上硬脆材料,不妨试试,但记得带上脑子,提前看清设备,了解透工艺。别一味听卖家吹,自己测,自己试。这行业,经验比说明书更管用。
