等离子到底是个什么鬼？烧红的空气刀？
原理说穿了很简单。但越简单的东西，玩精了越难。等离子弧，本质上就是一股被极度压缩的电弧，温度能飙到两万度——没错，两万度。什么概念？太阳表面也就五六千度。这玩意儿被高速喷出，碰见金属就跟热刀切黄油似的。
选等离子电源，我被坑过三次才搞懂的事
问：为什么同样是等离子切割，有的机器十几万，有的不到一万？差别在哪？ 答：核心是电源。便宜的多数是传统高频起弧，引弧时容易干扰数控系统，而且割嘴寿命短。贵的用的是接触式或非接触式转移弧技术，起弧稳，割嘴耐用。另外电流输出特性也完全不同。比如你要切薄板，需要陡降特性，防止电流波动切过头；切厚板则要平特性，维持电弧穿透力。一分钱一分货，但你不一定要买最贵的——得看活儿。 我当年买第一台等离子电源，图便宜，选了台经济型。结果切不锈钢，割缝发黑，挂渣严重，后处理费工。后来换了台带等离子气双流控制的，割缝质量直接上了个档次。双流是什么？就是除了电离气，还有一层保护气，把电弧箍得更紧，吹渣更干净。所以，等离子切割电源的档次，就看它对电弧的控制精度。不是功率越大越好，很多小厂把功率标得吓人，实际切割能力打折扣。
操作里的坑，踩一遍记一辈子

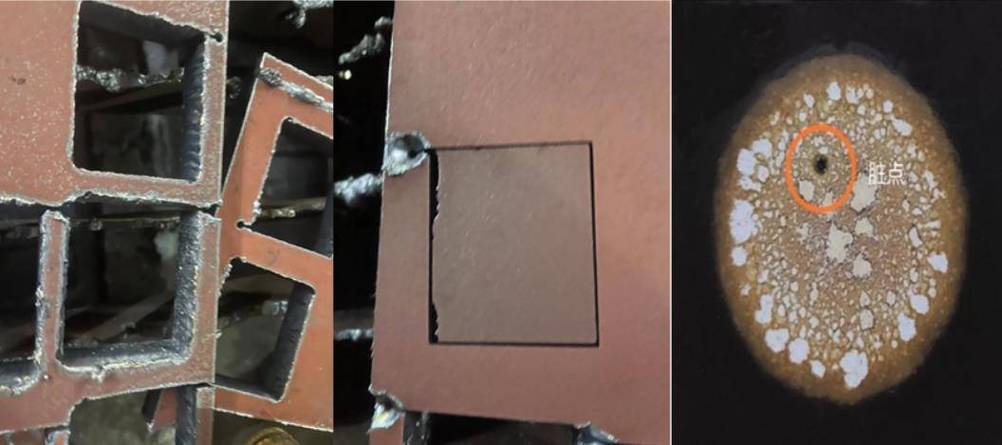

老生常谈的参数我不说了。说几个冷门的。 首先，割嘴到工件的距离，很多人死盯着说明书上写的2-4mm，没错，但那是针对新割嘴。割嘴用久了，电极凹坑，电弧长度会变，你死守那个高度，反而切不好。我的习惯是每次换完割嘴，试切一段，看火花流的方向——火花应该垂直往下飞，如果往前或往后偏，要么速度不对，要么高度不对。 其次，穿孔技术。很多操作工一上来就怼着板边直接干，那是找麻烦。厚板穿孔必须用“渐进穿孔”功能，让电流慢慢升上去，防止熔渣反溅堵住喷嘴。没有这功能的机器，你就手动抬起割炬，先让电弧引燃，再慢慢下移——听着简单，没练过的话，喷嘴能几分钟废一个。 问：切割时突然断弧，或者挂渣严重，最常见的原因是什么？ 答：八成是电极端面凹陷或喷嘴孔不圆了。别犹豫，马上换耗材。舍不得换的那点钱，后面打磨、返工的成本更高。还有个容易忽略的：地线夹。夹锈上、夹油漆上，接触电阻大，电弧不稳。我见过一个车间，同样是干薄板，上午切的钣金件毛刺少，下午就一堆渣，最后发现是地线夹松了，车间震动搞的。❗ 细节决定质量。 现在有些高端等离子切割系统，配了自动气体控制、自动弧压调高，还能联网监控耗材寿命。说实话，用上这些，操作工可就轻松多了，但门槛也高了——你得会看数据。去年帮一个厂调试设备，他们操作工指着屏幕上的“弧压”问我这是啥，我……好吧，培训得跟上。等离子切割的未来：会被替代吗？

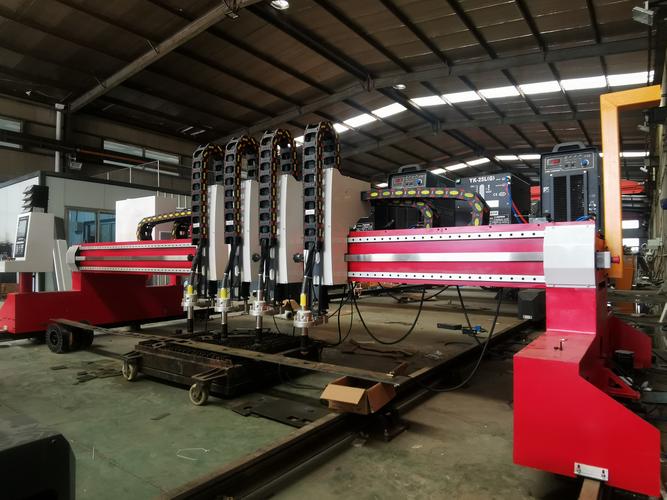

我不敢断言。但至少未来十年，在钢结构、造船、压力容器这些重工领域，等离子切割的地位会很稳。激光功率再大，切60mm以上的板，成本高得离谱，速度也快不起来。而火焰切割精度又差点意思。等离子从40A到800A都有，适应性强。 另外，精细等离子技术现在能做到接近激光的切割质量，垂直度好，热影响区小。一些做工程机械的厂子，早就把冲床换成了精细等离子，柔性高，模具费全省了。💡 如果你正在考虑升级下料设备，不妨看看精细等离子，它能给你省下的不仅是设备钱，还有漫长的调试周期。 不过话说回来，任何设备都有脾气。我见过不少厂，买了顶级等离子，结果因为舍不得用好气体，或者操作规范不遵守，切出来依旧渣。氮气要纯，空压机要配冷干机，割嘴要原厂——这些最基本的，往往最难坚持。 好了，今天就聊这么多。不搞总结陈词那套虚的。记住：没有神机，只有懒人。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：等离子切割：别再吹激光了，车间老炮儿告诉你这玩意儿到底香在哪 https://www.dachanpin.com/a/tg/66282.html
