价值流图（VSM）：别再用它装样子，真刀真枪干一回

画了三年价值流图，我最大的体会是——90%的企业都在自欺欺人。墙上挂着漂亮的现状图、未来图，KPI 该拉胯还是拉胯。为什么？因为没人真把图当回事。它成了给客户看的摆设，成了精益办的自嗨工具。痛心，又无奈。

我要说的第一点，你可能不爱听。

VSM 的精髓不在图，在“流”

别一上来就研究那些符号——客户/供应商图标、数据框、推拉箭头。那是小学生美术课。价值流图的核心就一个字：流。物料怎么流？信息怎么流？时间怎么耗？增值时间与非增值时间的比例，才是血淋淋的现实。我见过一个汽车零部件厂，增值时间只有 0.8%，剩下 99.2% 全在等！等叉车、等签字、等排产……

画现状图，必须拿着秒表去现场。别信 ERP 里的数据，那都是神话。你测出来节拍时间可能跟系统里的差了 30%——因为工人会偷手，设备会微停。这些“不完美”才是宝藏。记住：价值流图不是流程图，它是一张浪费地图。✅

有一次，我在一个注塑车间测完数据，回办公室画图。老板凑过来看了一眼，问：“你这画的是我们厂？” 我说对。他沉默五秒，然后猛拍桌子——不是发火，是吓一跳。他说：“我从没想过半成品能堆成山，原来资金全压在那儿了！” 💡 这就是 VSM 的威力：让隐形成本现形。

从现状图到未来图的痛苦蜕变

现状图只是诊断报告。未来图才是处方。但开处方最难，因为要动别人的奶酪。减少一个仓库？物流主管跟你急。合并几道工序？生产经理怕担责。可不动真格，画图就是浪费纸。

我主导过一个电子装配线的改善。现状图显示，从贴片到组装，中间有 3.5 天的库存。我们设计未来图时，大胆搞了连续流单元，把测试台直接嵌入流水线。结果呢？交货周期从 12 天砍到 4 天！不是梦，是真的。当然，前期吵了无数次架，差点掀桌子。😂

问：价值流图需要画多详细？连返工路径都要标出来吗？
答：千万别！够用就行。见过有人把图整得跟蜘蛛网似的，反而掩盖了核心瓶颈。我的原则：每个工序记录三个关键数据——CT（周期时间）、C/O（换型时间）、Uptime（开机率）。返工流如果占比超过 5%，单另画一张质量流程图。否则，别在主图上添乱。记住，少即是多。

还有一个坑：未来图别搞得太理想。我吃过亏——设了个零库存的完美流，结果供应商一掉链子，全线崩盘。后来学乖了，关键位置保留一点安全缓冲。这叫务实精益，不是理论精益。

数字化给 VSM 插上翅膀——但小心摔下来

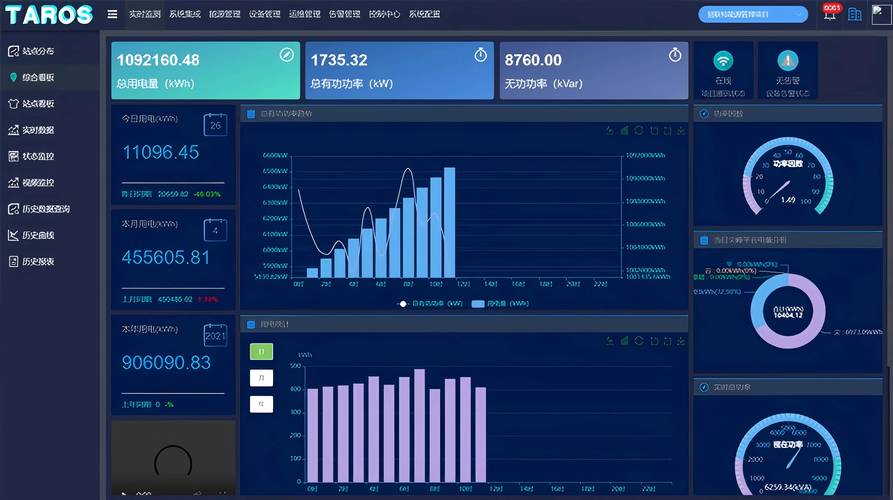

现在流行数字孪生、IoT 实时数据。说实话，爽！以前蹲现场测三天，现在传感器直接吐数据。MES 系统把工序间的在制品量实时推送到屏幕上，价值流图成了动态的“作战地图”。❗

不过，我还是要泼冷水。软件再炫，也替代不了现场走动观察。你盯着屏幕，永远发现不了“工人每需要多走两步去拿物料”这种浪费。而且，数据漂移了怎么办？传感器脏了，数值全乱。所以，数字化 VSM 必须跟现场定期校准。我建议一周校准一次关键测点。

问：小批量多品种的生产线，VSM 还适用吗？感觉产品路径老变，画不出固定流。
答：当然适用，但要换个画法。别硬套一个产品族。可以按产品工艺矩阵选出代表性产品，也可以只画“价值流片段”——比如只聚焦瓶颈工序前后的那一段。甚至，用价值流网络图，把共享资源池标出来。不必求全，抓住核心迂回路径就行。我最近在一个定制装备厂就这么干，效果出奇好。👍

最后，说句可能得罪人的话：VSM 不是审批文件，用不着签字画押。它要活在你的日常管理里。每天早上站会，对着现状图问一句：今天这条流的堵点在哪？怎么清？比什么高大上的汇报都管用。

折腾这些年，我觉得价值流图最有劲的地方，不是画出完美状态，而是让整个团队看见浪费时的那一激灵。那是一种觉醒。
