变频驱动（VFD）实战秘笈：为什么你买的变频器总是不给力？

刚换完一台VFD，电机还是抖。说实话，那一刻我想骂人。

不是所有VFD都叫变频驱动

很多人觉得变频器嘛，不就是把50Hz变成可调频率，拖电机转起来。对，也不对。严格的变频驱动（Variable Frequency Drive）包含的不只是那块铁壳子。整流、滤波、逆变，加上控制逻辑，它是个系统工程。特别是现在越来越多的工厂开始搞数字化，VFD如果还只是个死板的频率变换器——那还不如用软启动器加节电率低得可怜的“节电器”忽悠老板。

我见过最离谱的案例：污水泵站，泵选大了，电机满频跑，出口阀关到10%——典型的“大马拉小车”。这时候上VFD，降频节能，立竿见影。但前提是……你得选对变频器。矢量控制还是V/F？要不要编码器？轻载还是重载？很多同行栽在这儿。

问：矢量控制和V/F控制到底怎么选？
答：V/F就是最简单的恒压频比控制，近似不变转矩，适用于风机水泵这类平方转矩负载，便宜。矢量控制能独立控制磁场和转矩，低频转矩特性硬，适合提升机、挤出机这些要命的地方。但矢量控制得做电机自整定，参数不对，照样抖。

谐波：变频驱动的“原罪”

进线侧，整流桥，六个二极管（或者晶闸管）——不产生谐波才怪。5次、7次、11次……那污染，能把补偿电容器干爆。我原来一个项目，现场电容柜经常烧接触器，查来查去，就是VFD造成的谐振。后来加了进线电抗器，世界清净了。但电抗器也不是万能药。

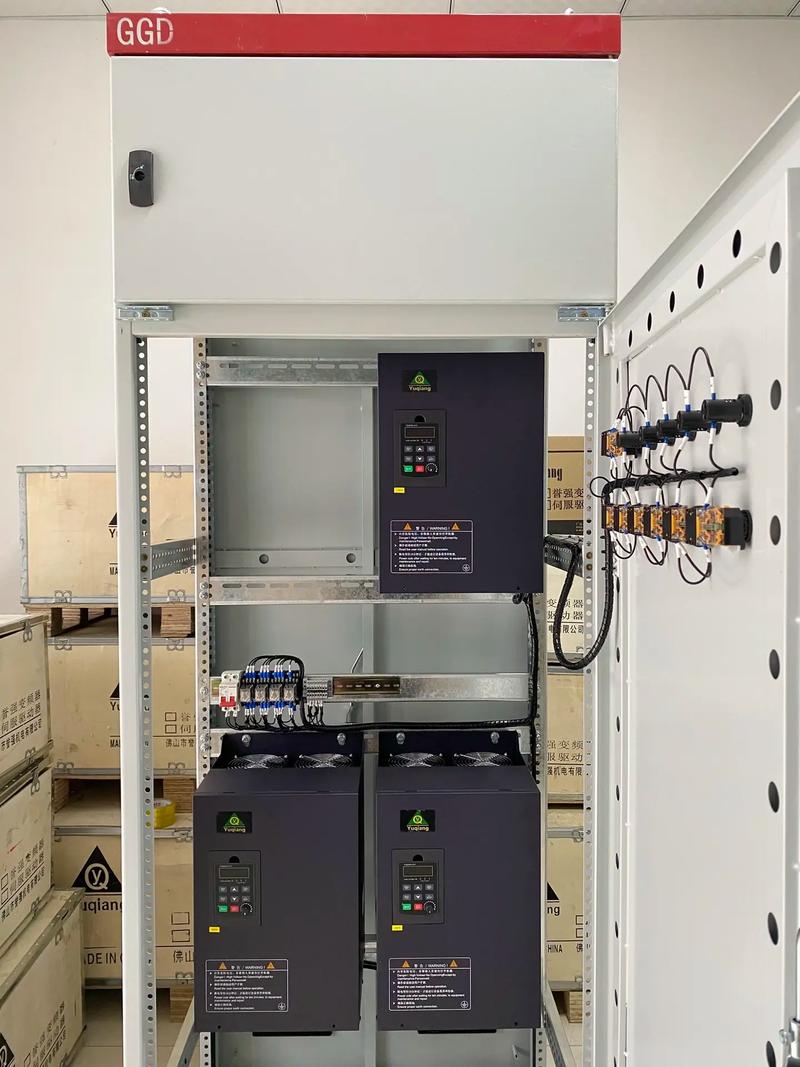

💡 如果你用的是直流母线共享的多传动系统，或者有源前端AFE，谐波问题就好很多。AFE本质是个双向PWM整流器，能把谐波控制在5%以下，还能能量回馈。不过价格嘛……都能再买一台变频器了。所以到底值不值？看工况。频繁制动的场景，比如矿井提升机，五年省的电费就回本了。

问：变频器输出侧为什么还要加电抗器或滤波器？
答：因为输出的PWM波形，那是脉冲波啊，高dv/dt对电机绝缘是个考验。尤其是普通电机，长期承受这种尖峰，绕组击穿怎么办？输出电抗器能减缓电压上升率，延长电机寿命。长电缆（超过50米）必须加，否则会导致反射波，电压加倍，直接烧电机——别问我怎么知道的。

节能那点事儿：别再被忽悠了

所有VFD厂家都吹节能。节能不假，但前提是，你的工况有调速需求。恒定负载，比如数控机床主轴，如果本来就在额定转速运行，加变频器纯粹浪费。不如直接用接触器控制更可靠。但是，如果工艺需要调风调水，那VFD就是印钞机。离心风机，流量降到80%，功率可以降到51%！这点不夸张，平方转矩定律。

❗ 不过现在有新坑：SiC变频器。碳化硅器件开关频率高，损耗小，理论上更节能。但实际工程中，高开关频率导致电磁干扰更难搞，而且SiC模块贵得离谱。除非是对体积和效率有极致要求的场合，比如舰船或移动电站，否则依我看，目前IGBT依然是工业主流。

我被现场教训过的那些事儿

做了十几年电气，VFD的奇葩故障能写本书。有一次，现场调试，电机正反转控制，I/O没设好，一启动直接飞车，吓得老师傅把安全帽砸了过来。现在回想，参数锁定功能多重要？还有一次，夏天高温，变频器报过流，检查发现通风滤网堵成了毛毡——维护啊，维护永远在出事后才想起。

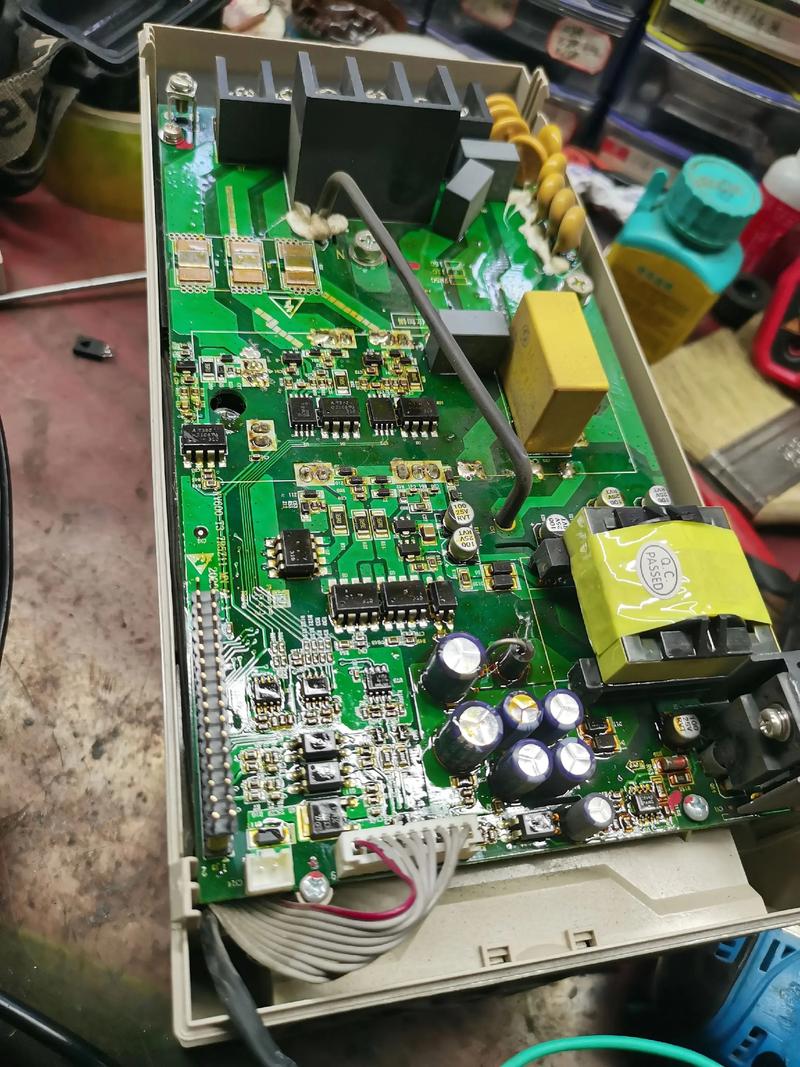

所以，现在我做方案，一定强调：VFD不是一锤子买卖。选型要考虑环境温度、海拔降容、电缆长度、电机绝缘等级，还有通讯协议。Modbus RTU还是Profinet？要和PLC无缝对接。而且，变频器散热方式，强迫风冷还是水冷？在粉尘大的水泥厂，如果用强迫风冷，滤网每天得清理，否则烧模块。

问：什么样的现场适合用变频？什么情况不适合？
答：这是选题时的灵魂拷问。适合：变转矩负载（风机水泵）、需要精确速度或转矩控制的工艺（印刷机、纺织）、频繁起停（电梯）、需要消除机械冲击的场合（传送带）。不适合：恒转矩恒速负载（空压机满载时）、电网质量极差且不想投入滤波设备的场所、电机本身已老旧绝缘差且不愿更换的。哦，还有，如果老板只想花钱买个“节能神器”而不愿改变工艺，趁早绕路。

就这样吧。VFD这潭水深，踩过坑才知道。你还有什么奇葩经历？评论区聊聊。
