伺服电机选型那些坑,我替你踩过了

说实话,早些年我刚入行那会儿,选伺服电机只看两点——功率够不够,转速高不高。结果呢?现场一上电,电机疯狂抖动,负载直接过热报警,差点报废一套模组。后来才发现,选型这事儿,真不是拍脑袋就能定的。

咱们干这行久了,谁还没被几个参数坑过?比如那个惯量比,多少新手栽在上面。明明算好了扭矩,结果一加减速,皮带就抽风。❗所以,选型第一步,不是看样本册,是先把负载特性摸清楚。

选型前,先搞懂这几个参数

伺服电机样本册厚得跟砖头似的,但真正要命的参数就那几个。我习惯先看额定扭矩、峰值扭矩、转子惯量、最高转速。不过——等等,你以为这就够了?

去年有个项目,用了个1kW的伺服带垂直轴,算好了扭矩富余量30%,结果一断电,负载哐当往下掉。忘了制动器!这种低级错误,说实话,我现在想起来还觉得脸热。✅ 选型 check list 第一条:垂直轴、倾斜轴,必须确认是否需要带抱闸。

还有个经常被忽略的东西——惯量比。伺服电机和步进不一样,它有个最佳惯量匹配范围。一般小于5倍,精密场合要求小于3倍,甚至1:1。如果惯量比太大,动态响应就完蛋,调增益调到手抽筋也没用。💡教你一招:如果惯量不匹配,要么换大一号电机,要么加个减速机,别硬调。

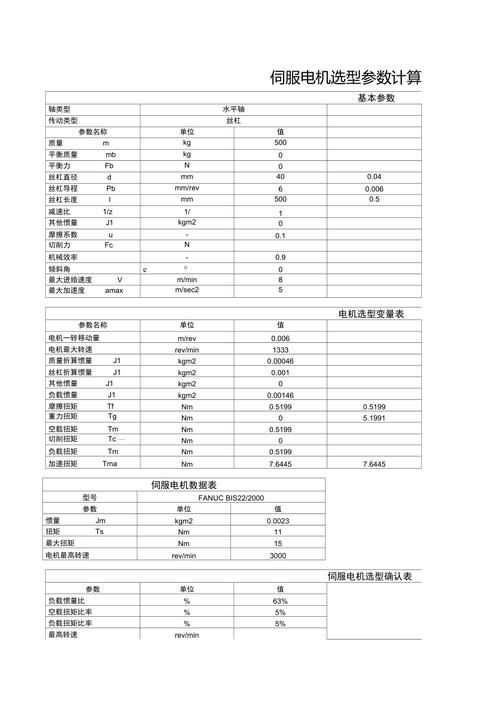

伺服电机选型惯量匹配参考表
伺服电机选型惯量匹配参考表

另外,谈到响应速度,就不得不提伺服电机编码器分辨率。20位、24位编码器听着很唬人,但实际应用里,你得结合机械精度看。盲目追求高分辨率,浪费钱不说,还可能引入噪声。见过有人用绝对值编码器当增量式用,差点把驱动器搞烧了。

调试现场的血泪史

选型再仔细,到了调试环节,照样一地鸡毛,对吧?记得第一次调位置环,电机像嗑了药似的尖叫,车间主任脸都绿了。后来慢慢摸出门道:先调电流环,再调速度环,最后调位置环,顺序不能乱。

有一次客户现场,运控卡顿,断断续续,查了半天,居然是屏蔽线没接好,编码器信号被干扰。❗血泪教训:伺服电机的布线,动力线和编码器线一定要分开走,该加磁环的地方别省那个钱。

问:伺服电机的增益调不好,抖动严重怎么办?
答:先确认惯量比是否超限。如果没问题,把速度环增益降下来,或者加一点速度环积分时间。如果还抖,检查一下机械连接——联轴器松动、皮带太紧都会引起共振。实在不行,就用陷波滤波器,扫一下共振频率,把它压下去。别一上来就瞎调参数,要摸到振动的源头。

问:为什么我的伺服电机走不准,过冲很大?
答:大概率是位置环增益太高,或者前馈没设好。可以试试把位置环增益降低20%,然后增加一点速度前馈。另外,检查一下指令是否平滑,梯形加减速的Jerk设置合不合理。过冲有时不是电机的问题,是你给它的指令太粗暴。

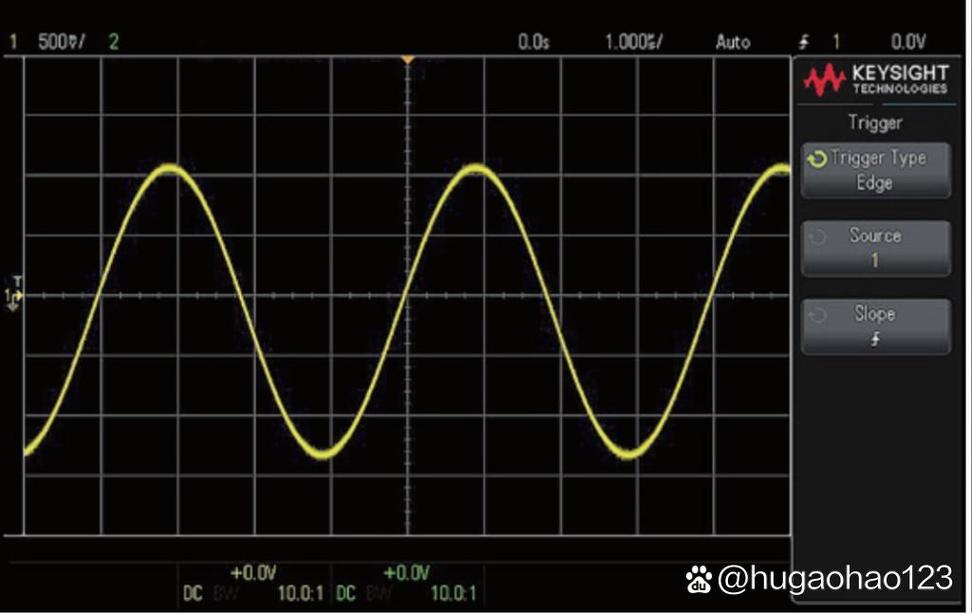

伺服电机调试软件示波器波形图
伺服电机调试软件示波器波形图

其实,现在好多伺服系统都支持自整定,按一下就行——听着很美。但说实话,自整定出来的参数只能保证能用,要想好用,还得手动微调。机器永远猜不透你那个歪歪扭扭的机械结构。

伺服电机未来走向?先看现在用的

这几年工业4.0喊得凶,伺服也往总线控制、以太网通讯方向发展。脉冲控制慢慢少了,EtherCAT、PROFINET成了标配。说起来,伺服电机和步进电机的界限也越来越模糊。有些智能步进性能都不差了,但碰上需要高动态响应、高精度的场合,伺服还是爸爸。

问:伺服电机和步进电机到底怎么选?
答:看应用。如果速度低、力矩不大、成本敏感,步进够用。但一旦速度要上2000rpm,或者需要快速启停、精准定位,果断上伺服。伺服是闭环,不会丢步,步进在高负载下容易失步。不过伺服贵啊,一个伺服驱动够买一堆步进。看你愿意用钱换性能,还是用风险换成本。

还有就是直驱伺服电机(DD马达),这两年出货量猛增。它省掉了减速机,直接驱动负载,精度和响应速度都上了一个台阶。但安装要求高,对热膨胀敏感,调试不好容易过温。我装过一台大扭矩DD马达,法兰面跳动只差两丝,拆了三次才调好,差点骂娘。

回过头看,伺服电机技术更新太快,十年前玩的还是模拟环,现在全是数字、网络化。作为工程师,只能不断学,不断被坑,然后坑出经验。💡最后给个建议:不要把伺服电机当黑盒用,把手册啃透,把自整定扔一边,亲自调一次参数,你对运动控制的理解会完全不一样。

好了,不啰嗦了,马上要去车间排故。伺服这玩意儿,爱也它,恨也它。
