上个月去看一家供应商的新车间，刚进门就被震住了——整整两排全自动阳极氧化线，机械臂上下料行云流水，槽液自动补加，连挂具都带芯片识别。说实话，搞了十五年表面处理，这种阵仗真不多见。那厂长特得意：“老哥，你看我这产线，单班产能直接翻倍，膜厚均匀性±1.5μm，良率干到98.7%。”我凑近一瞧，确实漂亮，但眼角余光扫过废水处理区时，心里咯噔一下……那污泥压滤机锈迹斑斑，旁边还有根管子偷偷往雨水井滴水。得，又是一个只管生产不管环保的主儿。
阳极氧化这事儿，外行看觉得简单，不就是铝件往酸槽子里一扔通上电？大错特错。真正能干出稳定高质量膜层的，全国估计也就那几家。今天不扯虚的，就把我这些年踩过的坑、最新的行业动向给大伙儿抖落抖落。
阳极氧化到底在玩什么？
说白了，就是用电化学方法在铝表面“长”出一层氧化铝。这层膜极硬（仅次于金刚石），耐磨、耐腐蚀，还能吸附染料搞出各种颜色——你手里的iPhone中框、汽车行李架、枪瞄镜筒，十有八九都经过这处理。但同样是阳极氧化，普通装饰膜和军工硬质膜，差别比自行车和超跑还大。
最近五年，有三个趋势特别值得关注：一是脉冲阳极氧化技术普及，原来直流电改脉冲波形，膜层致密度直接上一个台阶，孔隙率降低40%，盐雾测试轻轻松松3000小时；二是低温硬质阳极化（-5℃~5℃）成本下来了，以前搞航空件需要专门冷冻机组，现在用新型整流器和溶液配方，常温也能干出HV 500以上的膜，省电30%；三是环保法规把大家逼疯了，以前含铬封闭剂被禁，现在无铬封闭剂五花八门，醋酸镍、氟锆酸、有机硅烷……选不好就等着膜发白、封闭不牢。
不过话说回来，工艺再花哨，基础坑一个也少不了。
参数定生死：温度、电流、时间
这三个参数，我见过太多人栽跟头。温度控制是最容易被忽视的。夏天车间40℃，冬天10℃，如果槽液不恒温，出来的膜厚能差一倍！更要命的是，温度一高，膜溶解加速，表面像被酸咬过一样粗糙，染色发花。现在靠谱的厂都用PID控温+冷水机，设定±1℃，但有些小作坊还靠人工摸槽子温度——手伸进去觉得凉，就说“可以了”，真事儿。
电流密度（A/dm²）就更玄了。挂具设计不合理，电流分布不均，同一个件上边角膜厚中间薄，再好的整流器也白搭。我去年给一家做无人机零件的厂解决问题，他们蜗杆状的零件怎么都做不均匀，后来我把挂具改了，加辅助阴极，电流从原来的1.5A/dm²提到2.2A/dm²，脉冲波形占空比调到60:1，膜厚均匀性立刻从CV值15%降到5%。
问：为什么有的阳极氧化膜会出现灰黑色条纹，擦不掉？
答：九成是基材的轧制纹或热处理色斑没前处理干净。很多人以为前处理随便碱洗一下就完事，其实铝板在轧制时用的润滑油、高速切削时的冷却液，如果去油不彻底，直接氧化就会形成化学烧伤。必须用热碱性脱脂+酸性脱氧双重清洗，必要时上超声波。还有一点容易被忽略——水洗槽要勤换，我见过一家厂，水洗槽pH值都酸化了还在用，洗完工件残留酸根，一进氧化槽就局部提前成膜，产生黑色斑点。
环保高压下的生存指南

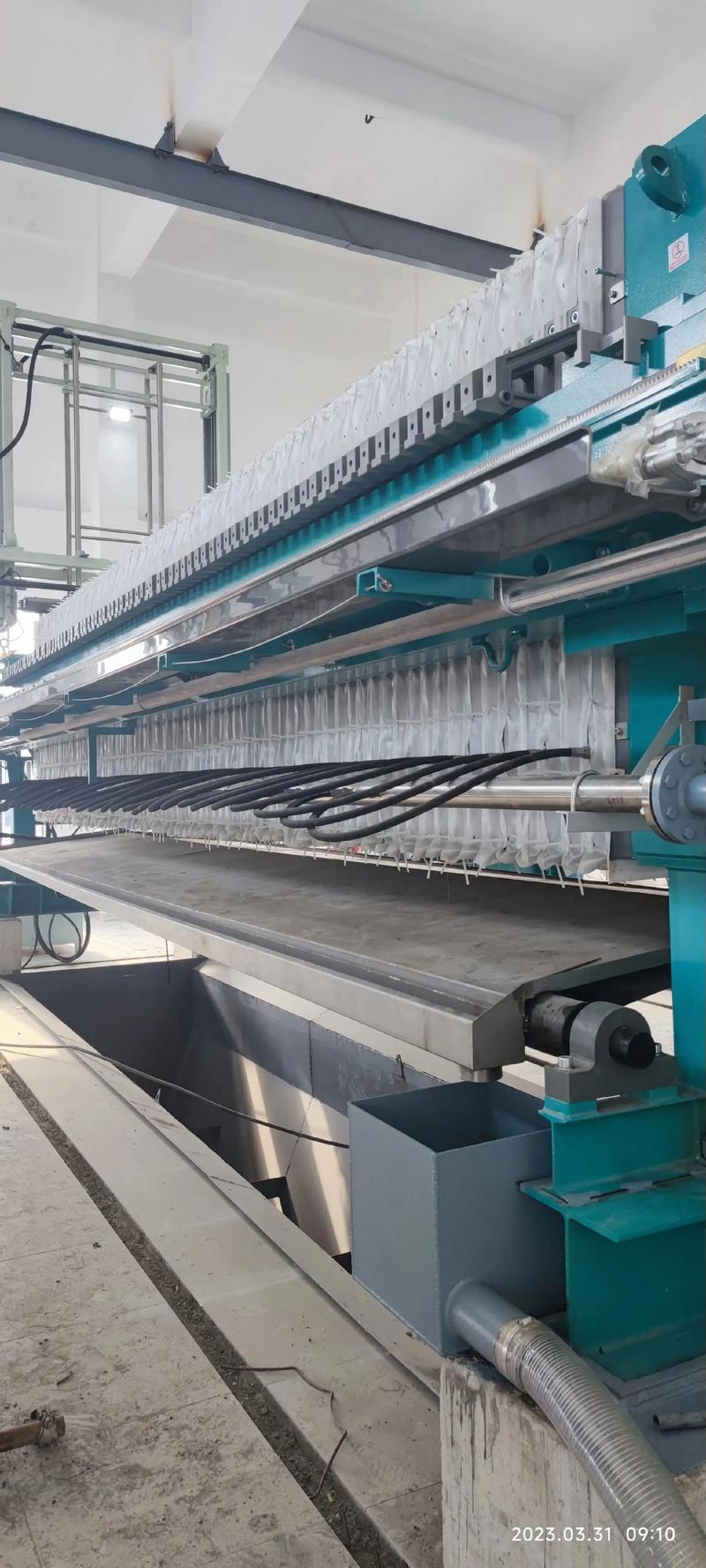

现在干表面处理，不懂环保等于坐在炸药堆上。阳极氧化产生大量酸性废水、含铝污泥、碱蚀废液，过去偷偷排了也就排了，现在呢？无人机巡河、在线监测，一个举报就够厂子关门。我参观过一家浙江的厂，上了全套膜处理中水回用，投资了六十多万，结果因为预过滤没做好，RO膜半年堵一次，最后整套设备成了摆设，废水分流又偷偷接回原来的暗道——这种掩耳盗铃的事，千万别学。
真正可行的方案是什么？源头减量+分类收集+资源回收。比如碱蚀废液可以加硫酸铝回收冰晶石，硫酸槽液用扩散渗析回收硫酸，含铝污泥经过压滤、烘干后卖给净水剂厂。我认识一个老板，以前嫌麻烦，后来算了一笔账，回收的硫酸每年省八万，污泥卖了还赚钱，废水处理成本反而降了。他跟我感慨：“早十年这么干，早发财了！”
问：硬质阳极氧化和普通阳极氧化，成本能差多少？
答：这个得看具体要求和数量。直接成本上，硬质氧化因为要用低温、高电流、特种添加剂，槽液成本高，电耗高，还有挂具损耗——硬质膜经常需要退膜返工，普通装饰膜返工率低。平摊到件上，硬质大约是普通的3~5倍。举个例子，一个直径50mm、高200mm的7075铝合金镜筒，普通氧化大概8~10元，硬质氧化就要35~50元。但如果你非要用硬质氧化达到HV350以上耐磨标准，便宜的普通氧化根本不行，盐雾一测就露馅。所以关键还是看产品需求，别瞎省。
最后几句掏心窝的话
表面处理这行，入门容易精通难。工艺参数可以抄，但细节里的know-how，不摔几个跟头掌握不了。我见过太多人对着网上的配方鼓捣，结果不是膜脆就是染色跑偏。要真想上档次，建议买几条进口分析线——至少搞一套自动滴定仪测铝离子、游离酸，再配个紫外分光光度计监控染料浓度。别嫌贵，一次质量事故赔的钱够买十套。
还有啊，多去供应链上游看看。现在国内好的氧化电源、耐蚀合金挂具、无铬封闭剂都有突破，没必要唯进口论。最后说句泄气的话：如果环保不达标，设备再新也是随时被关的命。共勉吧。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：表面处理实战：阳极氧化工艺那些不得不说的坑与突破 https://www.dachanpin.com/a/tg/66402.html
