铣削加工实战：从崩溃到精通的那些坑与悟

干了这么多年机械，我越来越觉得铣削加工这玩意儿，真不是光看手册就能搞定的。你得亲手撞过刀，崩过刃，才能明白那些所谓的参数只是个起点。上周我就又翻车一次——φ20的硬质合金立铣刀，切304不锈钢，S1200 F200，切深0.5，结果呢？刀尖两分钟就烧黑了，工件表面跟狗啃的一样。旁边新来的实习生吓得不敢说话，我倒是笑了：这不就是没给冷却到位嘛。

切削参数？那是纸面上的东西

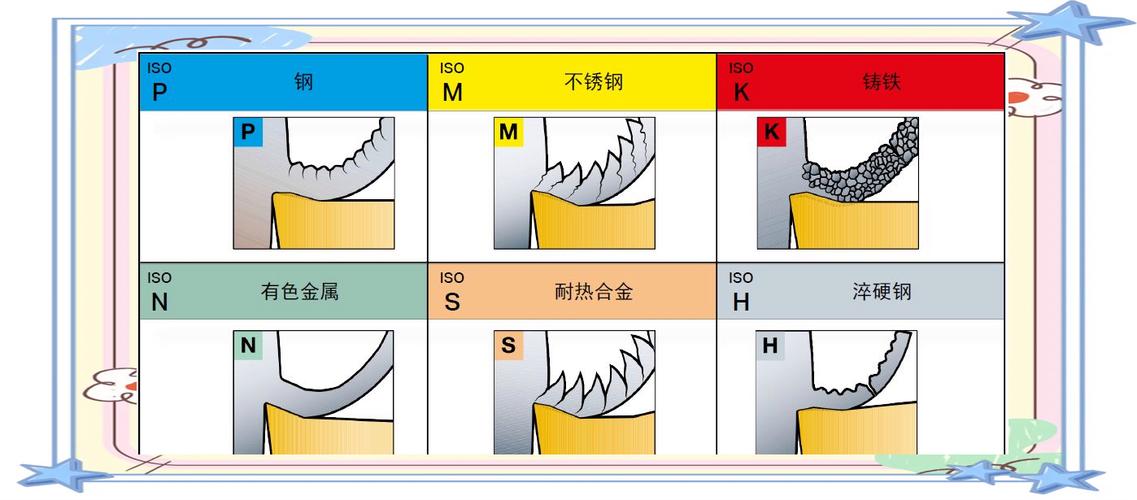

说实话，每次看到那些切削参数表，我都想吐槽。线速度80-120m/min，每齿进给0.05-0.15mm，这些数字在车间里往往要打对折。尤其是遇上难加工材料，比如镍基合金，你按表上来？刀片寿命能撑过十分钟算我输。我的经验是，耳朵比计算器管用。听声音——如果切削声发闷，频率低，那多半是进给大了；要是尖啸，可能是转速太高或者刀具悬伸太长。有次加工钛合金，我把转速降到推荐值的60%，进给保持不变，反而顺了，切屑颜色银白，跟教科书上一模一样。所以参数得靠试，别死磕理论。

问：为什么我照着推荐参数加工，刀具还是磨损很快？
答：推荐参数是在理想条件下测的，比如刚性极佳的机床、全新的刀具、完美的冷却。你实际装夹可能悬伸长了，或者机床主轴有点跳动，这些都会放大切削力。我的建议是，从推荐值的70%开始试切，然后听声音、看切屑，逐步微调。如果切屑发蓝发紫，说明切削温度太高，先降转速；如果切屑厚薄不均，检查刀具跳动或进给不均匀。另外，涂层也很关键，加工不锈钢最好用AlCrN涂层的刀，抗氧化性强。千万别用那些杂牌无涂层刀，纯粹浪费钱。

装夹那些破事儿

你以为刀具选好就万事大吉了？装夹才是隐藏的炸弹。薄壁件，一夹就变形，一松就弹回，尺寸全跑偏。有次我加工一个铝合金壳体，壁厚才1.5mm，用虎钳直接夹，铣完松开后，变形量0.2mm，直接报废。后来学乖了，先用胶水粘在基板上，再轻夹，或者用真空吸盘，变形控制到0.03以内。还有一次，一个铸件毛坯，定位面不平，压板一锁，工件翘起来0.5mm，铣出来底面厚度不均，那叫一个惨。所以现在我都随身带塞尺，装夹完必检贴紧度。

问：加工薄壁零件振动大，表面有颤纹怎么办？
答：颤纹是让所有铣工头疼的事。根源就是刚性不足。你可以试试这几个方法：一，增加辅助支撑，比如在薄壁背面垫可调式千斤顶；二，改用大螺旋角铣刀（45°以上），切削更轻快；三，走刀路径优化，比如用摆线铣代替全槽切，减少径向吃刀量；四，调整转速和进给，避开系统固有频率——有时候把转速提高5%就解决问题了。另外，千万别用太钝的刀，保持切削刃锋利，能明显减少切削力。

编程与策略：别让机床闲着

现在都2025年了，别跟我说你还在手编G代码。CAM软件生成刀路快，但优化不好，刀路就是灾难。动态铣削（Dynamic Milling）真是个好东西，恒定的刀具啮合角，切削力平稳，刀具寿命能提升30%以上。不过你得舍得花钱买正版软件模块，盗版的后处理有时候会出BUG——我亲眼见过Z轴直接扎进工件的，几万块的钛合金板就这么废了！所以，高速加工时，圆弧输出最好用R而非IJK，避免累积误差。还有，粗加工别老用层切，用自适应清除（Adaptive Clearing），切削步距恒定，更安全。

问：用动态铣削时，刀具拐角处容易崩刃，什么原因？
答：动态铣削在拐角处，软件会自动生成圆弧路径，但如果圆弧半径太小或者进给没有自适应降速，刀具啮合角瞬间增大，导致崩刃。对策：在CAM里设置拐角减速，或者采用“预钻孔”策略，即先在拐角处钻个工艺孔释放应力。另外，检查刀路仿真，看刀具在拐角是否保持顺铣，逆铣冲击大，必须避免。
