车削加工：别再死磕转速了，刀具选错哭都来不及

上周在车间，看到一个学徒把硬质合金刀片拿来车不锈钢，就那“呲啦”一声——刀尖直接崩了。他一脸懵，我差点心梗。说实话，车削加工这行，太多人只会抄参数，根本不懂里边的道道。转速、进给、切深，教科书式地一套走下来，结果活是出来了，表面粗糙度能让你怀疑人生，刀具寿命更是惨不忍睹。

今天不聊虚的。咱们就掰扯掰扯，那些老师傅口口相传、但书本上不一定会写的东西。别嫌啰嗦，毕竟一个车削加工参数没调好，后续工序全是白搭。

第一步：别说“差不多”，刀具几何角度是命门

我见过最离谱的事：有人用同一把刀，车了铝合金又去车模具钢，理由是“都是45度主偏角”。唉！主偏角只是冰山一角。前角、后角、刃倾角，哪个不直接影响切削力、排屑和表面质量？有个朋友，加工一批钛合金件，刀片买了最贵的，却死活搞不定振纹。最后发现是刀具几何角度没针对钛合金调——前角太小，切屑挤在刃口，不震才怪。换了15度前角的专用刀，立马安静了。

问问自己：你的刀片盒上那些字母代码，真看懂了吗？ISO标准刀片命名，什么CNMG、DNMG，每个位置都有含义。很多人只会挑个材质，形状随意。但你知道吗？方形刀片强度高，适合重载粗车；菱形刀片通用性好，可75度主偏角能有效减少径向力。径向力一小，细长轴加工就稳多了。这些细节，才是精车和粗车拉开差距的地方。

切削参数？别被手册忽悠了

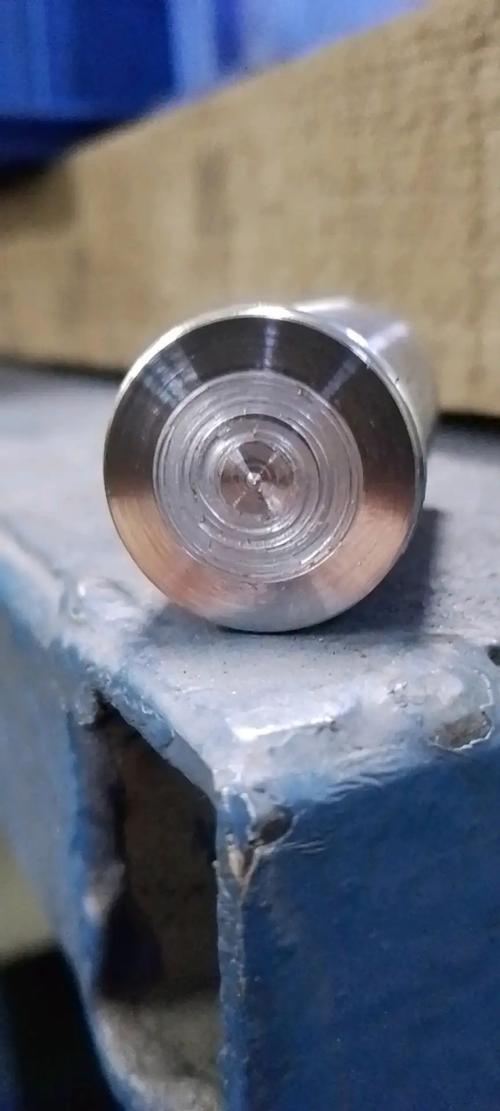

手册给的参数，那叫“参考”。实操起来，机床刚性、装夹方式、冷却条件，全是变量。就说切削速度吧，有人车软钢，照搬数据250m/min，结果刀尖积屑瘤一层又一层。其实是速度选在了积屑瘤生成区。要么降到180m/min，要么提到350m/min，避开那个倒霉的区间。这还没算刀具涂层的影响。CVD涂层适合高速，PVD涂层刃口锋利，适合低速或难加工材料。硬掰着用错，刀具寿命能差五倍。

进给量也别死板。粗车追求金属去除率，进给可以大，但别超过刀尖圆弧半径的80%，否则残留面积高度剧增。精车的时候，有人为了效率，进给还是0.3mm/r，回头抱怨粗糙度达不到Ra1.6。其实用0.08-0.12mm/r，配合修光刃刀片，效率不降反升——因为省掉了后续磨削工序。这个账，好多人都没算过来。

最可气的是那些闭着眼加大切深的。大切深确实爽，切削力猛增，振刀、让刀接踵而至。特别是薄壁件，你切深一过线，工件变形，尺寸就跑偏了。这时候该考虑高速车削，小切深、高转速、大进给，反而更稳。

问：车削不锈钢总是粘刀，换了好几种刀片都不行，咋办？

答：粘刀本质是切削温度高、材料亲和性强。不锈钢导热差，热量全聚在刀尖。首先检查冷却——确保切削液直冲切削区，别对着刀体瞎喷。第二，选用CVD涂层的细晶粒硬质合金刀片，比如Al2O3涂层，耐热抗粘结。第三，试试调整切削速度，提高一点让温度升高，材料变软反而好切；或者大幅降低，避开粘着区。最后，前角适当加大，刃口锋利点。还不行？上金属陶瓷刀片，对付不锈钢有奇效，但怕冲击，只能精车用。

问：车细长轴，两头细中间粗，怎么解决？

答：典型的让刀和工件弯曲。记住几点：顶尖别顶太紧，哪怕用弹性顶尖；跟刀架必须调好，三个爪均匀贴合工件，别一端悬空。刀具方面，选大的主偏角，75度甚至90度，减小径向力。刃口锋利，正前角。切削参数：小切深，0.2-0.5mm；中等进给；转速别太高，避免离心力导致弯曲。还有个诀窍：改变走刀方向，由卡盘向顶尖走刀，拉应力变压应力，稳定性好很多。再不行，就上中心架辅助支撑吧。
