超声波加工:硬脆材料的克星,还是被低估的精密加工利器?

说实话,我第一次在车间见到超声波加工,差点以为那台设备出故障了。刺耳的高频啸叫,混合着磨料浆液飞溅的沙沙声,整个场面根本不像什么精密加工,倒有点像牙医诊所的噩梦放大版。但老操作工就叼着烟,眼皮都不抬:“干陶瓷,就得这么嘶吼。”后来我才明白——那嘶吼声背后,是每秒两万次以上的微撞击,是工具端面以5到30微米的振幅,把碳化硼磨粒硬生生砸进玻璃、陶瓷、石英这些又硬又脆的材料里。掉出来的碎屑细得像粉尘,加工面却光滑得能当镜子。

到底怎么个“软刀子割硬肉”法?

原理说出来其实不复杂。超声波发生器把50Hz交流电变成高频电信号,传给换能器。换能器里的压电陶瓷片就开始伸缩,把电能变成机械振动。变幅杆再把振幅放大,怼到工具头。工具头本身不转,靠的是磨料悬浮液里无数微小颗粒——碳化硼、碳化硅、金刚石粉——在工件表面反复冲击、抛磨。本质上,这是一种强制性的、微观的脆性断裂去除过程。
超声波加工原理示意图 换能器变幅杆工具头
超声波加工原理示意图 换能器变幅杆工具头
真正的门道在哪儿?振幅、频率、静压力这三者的匹配。你静压力给大了,工具压死了,磨料进不去,加工效率暴跌;给小了,冲击能量不足,干瞪眼没进度。频率呢,通常选在18到25kHz,再高就刺耳到人受不了。振幅一般不超过0.1mm,否则工具会碎裂。说实话,早年调试这些参数,全靠老师傅的耳朵和手感——听声音尖锐但不尖利,看浆液流动均匀细腻,就知道状态对了。现在当然有数控系统自动跟踪,但现场经验那种“肌肉记忆”,机器学不来。

哪些地方真离不开它?

传统机加工碰到硬脆材料,比如氧化铝陶瓷、光学玻璃、碳化硅反射镜,刀具一上去就崩,或者干脆切不动。超声波加工恰恰专治这种“难啃的骨头”。但别以为它只干粗活。 问:它能做多精细的活? 答:这么说吧,我用过的设备,加工孔径能稳定到0.2mm,深径比做到10:1算常规操作。有些做微流控芯片的,在玻璃上打阵列带锥度的盲孔,深度公差要求±2微米,激光做不了,腐蚀又慢又不环保,最后全上超声波。那工具头就是一根细钢针,端面镀了金刚石,嗡嗡嗡下去,一个个孔底平整得跟研磨过一样。还有压电石英陀螺的基座,形状复杂、壁薄、材料脆,换别的工艺早碎了八回,超声波却能一个毛刺不带地掏出来。

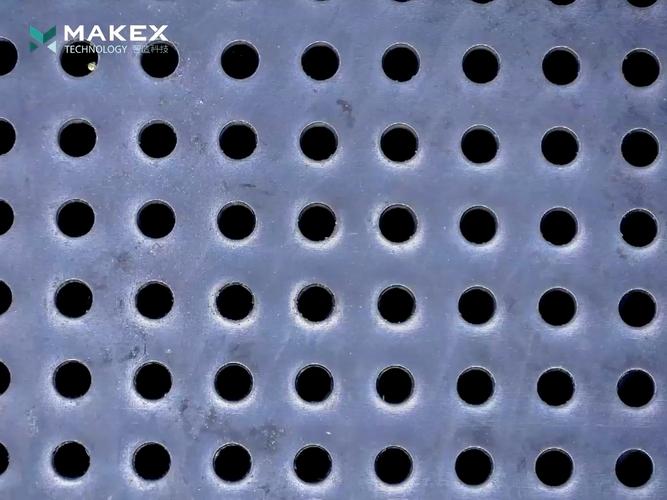

硬脆材料超声波加工微孔阵列零件
硬脆材料超声波加工微孔阵列零件
问:跟激光、电火花比,它有什么不可替代的? 答:激光加工非金属硬脆材料,热影响区是个大麻烦,边缘熔融、微裂纹,后续还得抛光。电火花呢?不导电的材料根本就玩不转。超声波没这些顾虑,它只讲硬度不讲导电,而且冷加工,不会把材料烧得变质。所以一些军工的红外窗口、碳化硅太空镜还就得用它做最终修整。不过话说回来,慢是真慢。加工效率按立方毫米每分钟算,急不得。

别神化,它也有坑!

别神化,它也有坑!
别神化,它也有坑!
我见过太多人兴冲冲上超声加工,最后骂骂咧咧换回传统方法。为啥?工具磨损太快了!加工碳化钨自身就够硬了吧?但在持续高频撞击下,端面依然会钝化、变形。一根复杂的成型工具头,成本几千块,可能干几十个件就得修磨或者报废。还有磨料回收、浆液循环系统,一旦堵了或者浓度不均,整个加工稳定性就崩了。 还有就是“边缘塌边”问题。出口那侧如果没做防护,材料直接崩掉一块,这在精密光学件上是致命缺陷。得用粘结剂当牺牲层,或者在出口侧垫上同材质板片,相当考验工艺设计功力。另外,那噪音……长时间操作必须戴耳塞,不然听力绝对受损。有一阵子车间里几个年轻技工嫌麻烦不戴,结果体检高频听力下降,后来强行规定,血的教训啊。 💡 顺便提一嘴:现在有种旋转超声加工,工具头既做纵向超声振动,又做低速回转,磨削能力上了一个台阶,配上金刚石工具,加工碳纤维复合材料、陶瓷基复合材料效率高多了。不过装备门槛也高,普通超声波发生器可带不动旋转主轴。

现状与趋势

现状与趋势
现状与趋势
说点实在的。超声波加工在国内的普及度远不如国外。欧洲一些高端机床厂,把超声主轴集成到加工中心上,硬脆材料加工几乎成了标配。我们呢?很多中小企业连听都没听过,或者觉得是个实验室玩具。但近年变化挺大,半导体装备零部件、新能源里的陶瓷密封件、医疗植入物(比如氧化锆牙桩),这些需求倒逼着上游提升加工能力。我认识的几个做超声设备的老板,去年订单翻了一番。 不过核心部件——大功率超声波发生器、高性能压电陶瓷、谐振系统设计——真正做得稳的,还是少。不少厂家照抄国外设计,频率漂移、振幅衰减,稳定性一言难尽。❗ 建议想入行的:别光看机床标价,要算上工具损耗、磨料成本和工艺开发周期,那个总账才叫真实。 说到底,超声波加工不是万能药,但在它的能力边界内,就是无可替代的精密手术刀。那种“以柔克刚”的智慧,每次看着都有点工业化配哲学的味道——高频、绵密、持续,再硬的东西也给你磨出形状来。对了,下次听见那阵刺耳噪音,别皱眉,那声音挺值钱的。
