气动系统选型与维护:十年工程师踩过的坑与实用技巧

上个礼拜,一条产线突然趴窝——6个气缸同时罢工,生产经理的脸比气缸壁还黑。排查一圈,发现是过滤器的滤芯糊成了芝麻糊,水汽把阀芯锈死,整套气动系统喘得像个老烟枪。我一边换滤芯一边骂,这要是早点把气源当回事,何至于此。

工厂气动管路泄漏检测现场
工厂气动管路泄漏检测现场

说实话,干了这么多年,见过太多同行把气动系统当“即插即用”的玩意儿。压缩机一开,管子一接,能跑就行。真不行了?换个大一号气缸呗。可这里头的门道,深着呢。压缩空气的成本,是电机功率的5-7倍——你听见的漏气声,全是钱在往外跑。一个1mm的小孔,一年能漏掉几千块电费。所以泄漏管理,永远是第一课。别嫌烦,拿泡沫水把所有接头涂一遍,十分钟的事,省下的够加俩鸡腿了。

气源处理三大件:被低估的命门

FRL——过滤器、减压阀、油雾器。多少人装上了就当免维护?过滤器堵了不换,压降大到后端只剩2bar,气缸能不慢?减压阀膜片老化,压力忽高忽低,电磁阀先疯了。至于油雾器,有的厂干脆不加,说无油压缩机就够了……天真!短行程、高频气缸,没油试试?活塞密封圈磨得比砂纸还快。

有个细节特别恶心:排冷凝水。自动排水阀是好,但往往被杂物卡住,要么不排,要么长排成了漏气点。我习惯每周手动排放一次,顺便看一眼水里有没有油——有油?活塞环可能窜油了。气源品质是气动系统的寿命线,这话一点不夸张,可惜大多数人直到设备趴窝才想起。

问:我的气缸动作越来越慢,是坏了吗?
答:别急着换气缸。先测一下气缸进气口压力——多半是管路压降或者阀的Cv值不够。80%的“气缸故障”其实源于气源和阀。你把手指堵在气缸进气口,让同事给个信号,看压力能到多少。如果远低于气源压力,查过滤器、管路弯头、快插接头。特别是快插,用久了里面的O圈老化,压降大得离谱。

气缸选型:别再只看缸径和行程

我见过太多设计图,气缸选型就俩参数:缸径、行程。至于负载率?那是什么?结果现场一装,推不动,再换大一号。成本都这么浪费了。气缸出力不是恒定值,实际推力 = 理论出力 × 负载率,负载率一般取0.5~0.7,高速或冲击负载还得更低。而且,工作压力!标称出力是在0.6MPa下的,你的压缩机是不是常年0.5MPa?那推力直接打八折。

还得看速度。速度超过300mm/s,普通缓冲就当没有,必须加缓冲器或选用带气缓冲的缸。否则,咣咣撞端盖,没多久密封圈就废了。还有磁性开关——你以为装上了就万事大吉?强磁场环境、高频振动,磁簧开关能抖到信号乱跳,换成电子式的才消停。这些坑,书本上轻描淡写,现实中一踩一个脚印。

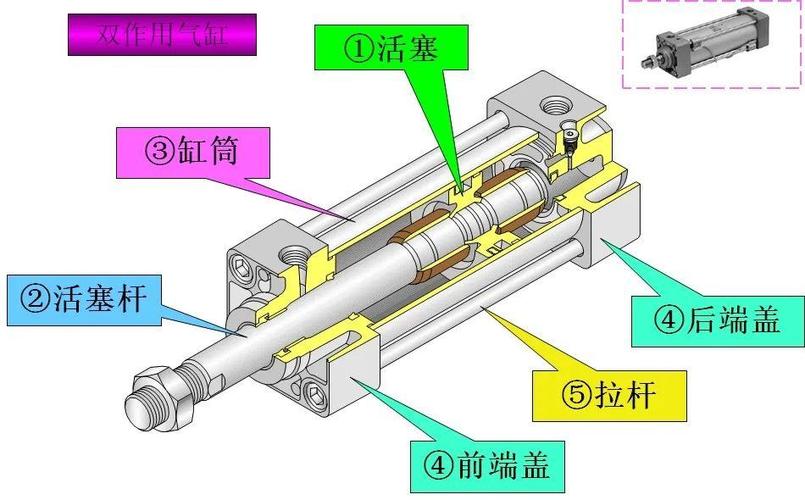

多种工业气缸结构对比图
多种工业气缸结构对比图

问:同样缸径,为什么带不动负载?
答:检查三点:实际工作压力、气缸安装方式、气管内径。水平安装和垂直提升,负载能力差远了;气管又细又长,压降能吃掉你一半的推力。另外,单作用气缸回程靠弹簧,推力本来就打折,别拿双作用公式去算。

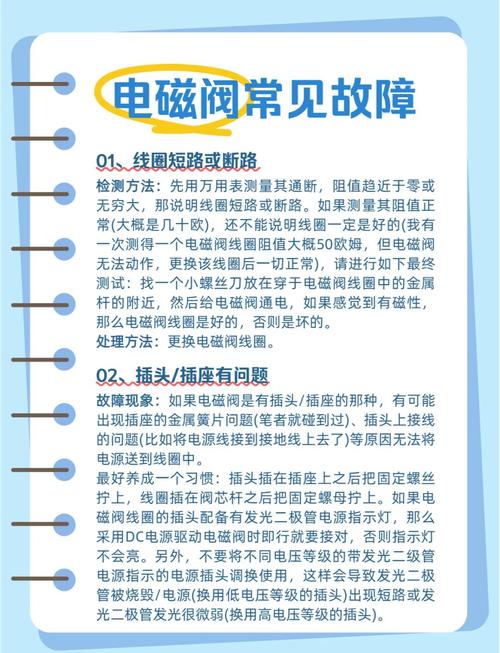

阀的学问:不仅仅是通电与断电

阀的学问:不仅仅是通电与断电
阀的学问:不仅仅是通电与断电

电磁阀选型,最冤的是只看通径。比如4V210,通径1/8寸,长得差不多,可不同品牌的Cv值能差30%!Cv值直接影响流量,流量不够,气缸速度上不去。新手最爱问:“为啥气动都给了,气缸还是慢吞吞?” 答:因为阀的流量被扼住了。先导式阀最低工作压力有要求,低于0.15MPa可能根本打不开;直动式没这毛病,但功率大。还有双电控和单电控,断电后保位还是复位?弄错了,一断电,夹紧缸自动松开,工件都能飞出去——别问我怎么知道的。

阀岛是好东西,省管子省空间,可维修的时候想哭。一个阀岛集成了八个电磁阀,坏一个就得整体拆,备件一根多针接头比阀还贵。所以设计时,关键工位独立阀,次要工位用阀岛,这是血泪教训。

还有个容易忽略的:消声器。排气节流阀上的消声器堵了,背压一高,气缸回收慢,速度不稳。定期拧下来吹吹,或者直接换金属烧结的,耐用得多。这些杂七杂八的小东西,才是系统稳定性的照妖镜。

维护与节能:看不见的利润黑洞

维护与节能:看不见的利润黑洞
维护与节能:看不见的利润黑洞

气动系统维护,就一个字:防。防尘、防水、防油、防振动。每周拿测温枪扫一遍电磁阀线圈,温度异常升高,多半是阀芯卡滞或线圈要烧。泄漏点怎么找?超声泄漏检测仪是好,没有就土法上马:一段塑料软管,一头塞耳朵,一头沿管路移动,听到“嘶嘶”声就凑近抹泡沫水。省钱又有效。

节能方面,除了堵漏,还可考虑双压供气:高压支路给冲压、夹紧,低压支路给吹气、清扫——吹气口用0.3MPa和0.6MPa,耗气量差一倍。另一个狠招:集中供气联网监控,流量计加上压力传感器,哪段管路非生产时间还跑气,一目了然。投入大点,但两年回本,之后都是净赚。

问:气动系统需要定期换油吗?
答:看用不用油雾器。用了油雾器的,每班检查油位,油品用透平油或专用气动油,别拿液压油凑合,黏度太高会堵气路。无油系统则严禁加油,零件自带润滑涂层,加油反而溶了涂层,引起卡滞。定期排水、换滤芯才是正理。

最后说一句:气动系统不是孤立部件,它和机械、电气藕断丝连。出问题别总盯着气缸,上下游都看看。把气路当成活的系统,它就没那么娇气。否则,下一个半夜赶去救火的,可能就是你。
