逆向工程:工业制造的“读心术”与实战血泪史

网上那些把逆向工程吹得神乎其神的文章,说实话,十有八九都是外行看热闹。真正干过这行的——比如我,在车间泡了十几年——才知道这里面有多少坑。但为什么还要搞逆向?简单,因为有时候你拿到的就是一个破零件,图纸?早没了。或者竞争对手的东西比你好,不拆开来看看,心里痒痒啊。又或者,几十年前的老设备,备件停产了,不逆向测绘,难道让整条产线趴窝?

可逆向工程绝不是“扫描-打印”那么简单。从一块铁疙瘩到能上CNC的模型,中间要脱好几层皮。

工业零件三维扫描逆向工程现场
工业零件三维扫描逆向工程现场


从点云到曲面:每一步都在与误差搏斗

首先,数据采集就够喝一壶的。激光扫描仪精度高,但反光表面、深孔、内腔怎么办?喷粉、填缝、多角度拼接……一圈下来,点云数据倒是上百万个点,可仔细一看,噪声大得离谱,特征边缘像狗啃的一样。关键部位——比如一个涡轮叶片的进排气边——曲率大得要命,扫描仪根本吃不准。这时候你恨不得拿把锉刀上去把它捋顺了。可不行啊,数据就是数据,后面还有得折腾。

点云处理软件(像Geomagic、PolyWorks)能把散点连成三角面片,但破洞、重叠、钉状物……得一点点修。很多年轻的工程师一上手就点“自动修复”,结果曲面质量一塌糊涂。记住了——自动的永远是辅助,尤其是边界和过渡区域,必须手动调整。我曾经为了一个铸件分型面的小台阶,趴在电脑前调了整整两天控制点,结果做出来的模具试模一次成功。那一刻的爽感,啧,没法说。

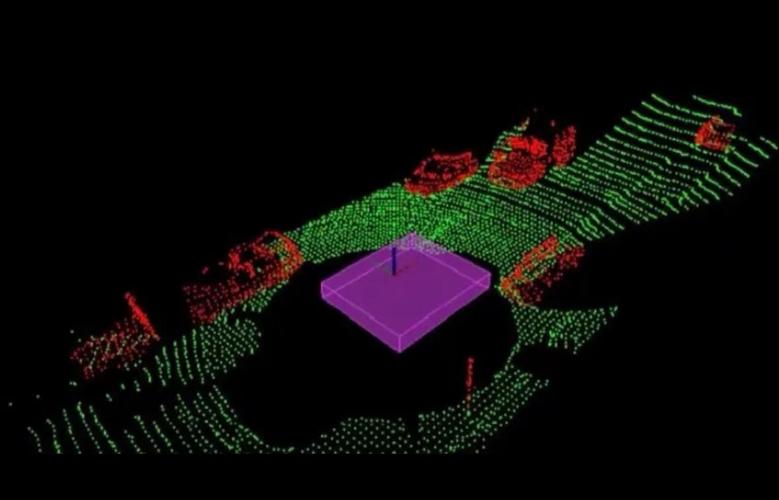

工程师在逆向软件中处理复杂点云数据
工程师在逆向软件中处理复杂点云数据


逆向测绘与三维扫描:一场新旧思维的碰撞

老派师傅喜欢用高度尺、百分表打点,搞“逆向测绘”。精度确实稳——基准孔、平面度、垂直度,三坐标一打,数字钉是钉铆是铆。可一碰到自由曲面,比如汽车钣金件,就傻眼了。三维扫描快速、全面,但精度受环境影响大,而且扫描出来的东西往往带着工件本身的变形、磨损。你扫的是一个磨损了的齿轮,就直接拿去滚齿?那不是找死。现在更多是混合策略:关键基准用接触式测量,复杂外形用光学扫描,数据融合后一起建模。

问:所以老法子就淘汰了?
答:完全不是。好多场合,比如现场维修,没条件架扫描仪,老师傅卡尺一量,手绘个草图,配凑着就车出个零件用上了。这叫应急能力。但你要是想正儿八经复制、改进,还得上三维手段。不过最难的不是扫描,是根据磨损、变形的现状推断原始设计——那得对制造工艺、受力分析有底子,不是敲敲鼠标就能出来的。

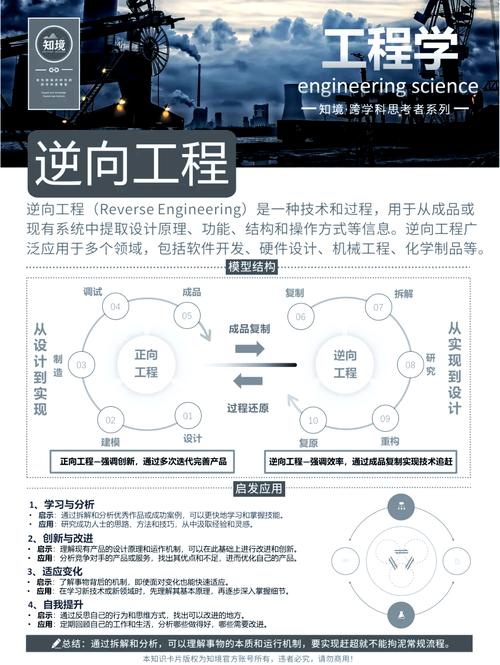

从修复到再创造:逆向工程的实战价值

从修复到再创造:逆向工程的实战价值
从修复到再创造:逆向工程的实战价值
说到价值,很多人以为逆向就是抄。肤浅了。航空发动机叶片,内部气膜冷却孔复杂得像毛细血管,谁有原始模型?只能通过工业CT扫描,重建三维数据,再结合流体仿真验证、优化。这技术让修理厂能把报废叶片恢复到新件性能,省的钱不是一星半点。还有,结合3D打印做随形冷却水道——传统机加工挖不出来的流道,逆向扫描原有的,模拟分析,优化,再直接打印出来。造出来的模具冷却效率高一大截,注塑周期缩短30%不止。这些都是实打实的工业升级。

问:逆向出来的模型能直接量产吗?
答:能,但得看你怎么理解“能”。直接拿去开模,十有八九装配干涉、定位不准。扫描的数据有误差,零件的制造也有公差,叠加起来够你受的。所以总要补正:关键配合面留余量,然后上磨床;螺丝孔位置微调;卡扣变形了?重建。我们经常是逆向完,再做一轮正向的DFM(面向制造的设计)修改。说白了,逆向工程只是起点,最终交付的是更适合自家产线、甚至比原版更优的版本。这个过程更像是“解剖和分析一个工业设计决策”,然后融会贯通。

不过,再猛的技术也架不住乱用。我见过小作坊老板,拿着扫描件就去开模,连拔模斜度都不加,产品粘在模具里拿不出来,然后破口大骂逆向不行。还有专利风险——你逆向的是受保护的设计,拿出去卖,律师函马上到。所以大厂里都要求FTO(自由实施)分析,比对专利,做规避设计。这是血淋淋的教训换来的。有时候改一个圆角、动一动筋位,性能不受影响,专利就能绕开。

逆向工程,说到底,是工业界的“读心术”——读出原设计的意图、制造约束、甚至设计者的妥协。但读出之后怎么做,能不能做得更好,才是分水岭。抛开那些虚头巴脑的宣传,它就是个工具,和机床、电脑一样,离了人的经验、匠心,屁也干不成。深夜处理点云处理得想砸电脑是真的,但看到做出来的产品严丝合缝运转起来,那种满足感,也是真的。
