无损检测(NDT)新趋势:超声相控阵为什么让人又爱又恨?

上周去一个老客户的铸造车间,看见他们还在用一台九十年代的模拟超声仪,探头线都缠着黑胶布,屏幕上的波形抖得跟心电图似的。我开玩笑说,这东西现在放博物馆能卖个好价钱。老师傅一瞪眼:“你懂啥,听声辨位,老子干了二十年没漏过一个裂纹。” 我赶紧闭嘴。但说实话,这种手艺活越来越难传承了——现在的年轻人,谁愿意蹲在那盯着一团乱麻的A扫波形看半天?时代变了。

老伙计的困境:传统超声还能撑多久?

传统超声波检测(UT)确实可靠,在钢材探伤上一用就是大半个世纪。原理简单粗暴:一个压电晶片,啪啪打出脉冲,遇到缺陷反射回来,看波形高度和位置判断大小深度。但问题也扎心:对操作人员依赖太强。同一个焊缝,张三扫一遍说没事,李四可能揪出个未熔合。而且遇到复杂几何形状——比如涡轮叶片、异径管接头——单晶探头就像拿个手电筒在黑屋子里找东西,照得到这儿照不到那儿,漏检?太正常了。更头疼的是,记录全靠人工画波形包络线,报告写到手酸,数字化?不存在的。难怪每次审核,客户看着手写报告都眉头紧皱。

传统超声探头磨损裂纹检测示意图
传统超声探头磨损裂纹检测示意图


问:传统超声便宜啊,为什么非要换?
答:便宜是便宜,一台仪器两三万,探头几百块。但账不能只算硬件。一个熟练UT人员培训周期至少半年,工资呢?再加上停工等待、反复扫查、记录誊写的时间……隐性成本高得吓人。更要命的是,有些焊缝结构受限,单晶探头根本够不到检测面,不得不换射线(RT),又得清场、辐射防护,工期一拖再拖。所以现在越来越多业主在合同中直接要求“优先采用相控阵”。

相控阵:不是多几个晶片那么简单

超声相控阵(PAUT)原理听着玄乎,其实就像相控阵雷达——几十个甚至上百个独立晶片排成一列,通过电子控制每个晶片的激发时间,让声束偏转、聚焦,指哪打哪。一个探头不动,就能电子扫查一大片区域,还能同时生成A扫、B扫、C扫甚至S扫(扇形扫查)图像。去年检测一个加氢反应器的筒体对接焊缝,壁厚120毫米,传统UT得两面搭架子,折腾两天。相控阵呢?单面单侧,半小时搞定,缺陷位置、深度、长度直接在屏幕上三维显示,连坡口未熔合的走向都看得一清二楚。当时旁站的监理直呼“这玩意儿神了”。

但别以为它没脾气。设置参数磨死人,声速、角度、焦距调不好,图像照样一团糟。培训也比传统UT复杂,一个合格PAUT人员不仅要懂超声物理,还得会操作软件,焊工随口一句“这仪器不准”就能让你血压飙升。还有耦合问题,高温表面?耦合剂几秒就干,得配特殊干耦合探头或者喷水系统,成本又上去了。所以说,相控阵是神器也是坑,入了坑才知道学费有多贵。💡

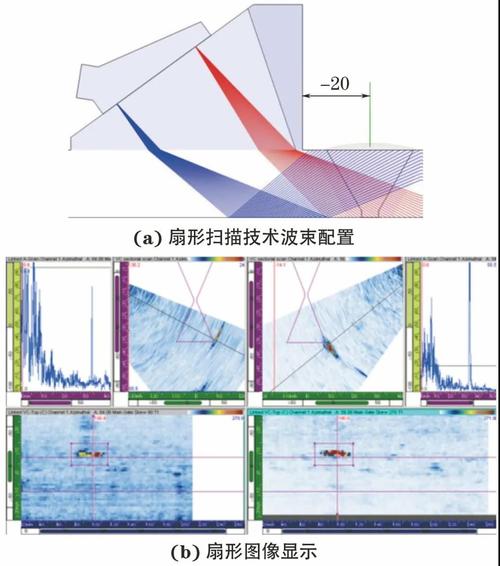

焊缝超声相控阵扇形扫查图像缺陷显示
焊缝超声相控阵扇形扫查图像缺陷显示


问:相控阵能彻底取代射线检测(RT)吗?
答:这个问题我至少被问过一百遍。答案很暧昧——在某些场景下可以,在很多场景下还不能一棍子打死。比如长输管道环焊缝,PAUT+TOFD(衍射时差法)组合已经写进很多标准,不用洗片,不用停工,效率高多了。但有些材料,比如奥氏体不锈钢焊缝,晶粒粗大,超声波散射严重,相控阵图像信噪比差,这时候射线反而更直观。还有检测体积型缺陷(如气孔、夹渣),射线底片一目了然,超声成像还得靠操作者解读。所以我的建议:不要想着二选一,而是组合拳。根据缺陷类型、工件结构,该上PAUT上PAUT,该拍片拍片,甚至现在还有相控阵+射线+数字射线(DR)的联合方案。✅

现场实战:那些让人血压飙升的瞬间

说个真事。上个月某海上平台导管架节点焊缝检测,设计要求PAUT,因为节点太厚,射线穿透力不够。团队扛着几十公斤的防水相控阵仪上船,结果浪高一米多,探头耦合跟过山车似的,信号飘得没法看。一通折腾,最后用磁力夹具把探头硬锁在打磨好的表面,旁边专门有人按着电缆……最绝的是,数据传回陆上分析中心,远程专家实时看着屏幕指导扫查路径,跟玩电子游戏一样。那一刻突然觉得,数字化真的已经扎到最脏最累的工业角落了。

还有惊喜——检测复合材料风力叶片时,相控阵能轻松穿透玻璃纤维层,内部脱粘清晰可见;而传统敲击法(没错,就是拿个硬币敲着听声)得依赖老师傅耳朵,年轻人谁干这个? 不过话说回来,相控阵设备死贵,一套主流便携式系统四五十万起步,全自动相控阵+爬行器更是一百万打不住。老板们一边掏钱一边骂,但算算避免一次恶性失效事故的损失,又觉得这钱花得值。❗

问:中小企业用得起相控阵吗?有没有平替方案?
答:穷有穷的玩法。现在国内外都有一些简化版的多通道仪器,阵元数少一些,软件功能阉割版,但足够应付常规焊缝检测,价格压到二十万以内。或者考虑“按需租赁+外包服务”模式,有任务了租设备,或者干脆外包给专业无损检测公司,自己不用养人和设备。我还见过一个狠活:买二手旧型号的相控阵仪器,自己换阵元,淘个合适的探头,DIY一套扫查架,成本砍半。当然,这得有个爱折腾的技术男。无论如何,不入局PAUT,以后高端项目投标的资格都没有——这话不夸张。

未来已来:AI、机器人和看不见的波

趋势明了:相控阵正在和机器人结合得越来越紧。六轴机械手上装着柔性相控阵探头,自动扫描复杂曲面,数据云端上传,AI算法实时分析缺陷——这套东西已经在航空发动机制造厂跑起来了。某次去参观,机械手检测一个盘件不到十分钟,以往手工UT要三小时,更别说射线了。而且AI判读准确率据说超过有五年经验的检验员,虽然我还是有点怀疑,但数据不会说谎。另一个方向是便携化和无线化,未来可能一个Pad连着指甲盖大的控制器,贴几个压电阵元就开干。不敢说淘汰传统UT,但饭碗确实要被敲打敲打了。

当然,新技术也引来新焦虑。数据可靠吗?标准跟上了吗?目前国内相控阵标准(如NB/T 47013.15)还算覆盖常见应用,但面对异种材料、特殊结构,还是得靠工艺验证。每次看到报告上盖CMA章,我都默默想:这可真是用责任心和风险博弈的活儿。总之,无损检测这个行当,从来不是最光鲜的,却是工业安全最后的看门狗,而相控阵给这只狗装上了獠牙和电子眼。

六轴机器人搭载超声相控阵探头自动检测航空部件
六轴机器人搭载超声相控阵探头自动检测航空部件
