模具设计实战:从翻车到优化,一个老工程师的踩坑笔记

干了快二十年模具设计,最怕的不是复杂结构——而是那些看起来简单、一做就废的活儿。上个月又栽了跟头。一个汽车内饰件的注塑模,产品图上看着规规矩矩,结果试模时缩水缩得亲妈都不认识。🤬 调整保压、改浇口、加排气……折腾两周,最后发现是冷却水路设计得跟玩笑似的。

所以今天不说虚的,聊点真金白银换来的教训。

注塑模具冷却水路设计优化实拍
注塑模具冷却水路设计优化实拍

💡 先说冷却:被忽视的隐形杀手

💡 先说冷却:被忽视的隐形杀手
💡 先说冷却:被忽视的隐形杀手

很多设计师把精力全砸在成型部分——分型面、滑块、斜顶——这些当然重要。但冷却呢?随便拉两条直水路,或者干脆用模板自带的,觉得“差不多就行”。❌ 大错特错。冷却不均匀,轻则周期拉长,重则变形、应力集中,甚至开裂。尤其现在改性塑料、玻纤料用得越来越多,对模温敏感得要命。去年一个PPS料的项目,就因为局部过热,产品翘曲超差0.3mm,整批报废。0.3mm啊,肉眼都看不出来,三坐标一测全露馅。

后来我们强制要求:所有模具必须做模流分析中的冷却分析,并且水路要随形设计,哪怕成本高一点。说实话,3D打印随形水路这两年普及得很快,价格也没那么吓人了。以前觉得是高端玩意儿,现在连浙江一些小模厂都在用。时代变了。

✅ 标准件?别瞎通用

✅ 标准件?别瞎通用
✅ 标准件?别瞎通用

我见过更离谱的——为了省事,标准件库一通调用,顶针、司筒、斜导柱全一个规格。结果呢?顶出不平衡,司筒烧死,斜导柱断在模里。模具设计不是搭积木,标准件只是起点,必须校核强度和配合。特别是斜顶,角度超过12度就得小心,超过15度必须加导向块,不然分分钟卡死。还有回针弹簧,千万别按默认选,预压量和压缩比算一下能累死?真累不死,但能救你一命。

说到标准件,忍不住吐槽某些供应商的质量。上个月买的定位圈,公差标的H7,实测偏了0.02mm——就这0.02mm,上机后模具中心跑了,注塑机射嘴对不准,漏胶喷了一脸。🤯 现在我们都要求来料全检,别信什么免检承诺。

🔥 热流道:不是接上就能用

热流道系统绝对是提高效率的利器,但也是翻车重灾区。很多设计者对热流道的理解停留在“供应商会搞定”,然后把三维图往里一丢,完事。等到试模,阀针卡死、温度失控、流涎、拉丝……什么问题都来了。关键要自己懂热平衡计算和喷针配合。特别是多腔模,流动平衡靠自然平衡不太靠谱,必须做浇口尺寸微调,甚至用顺序阀控制。去年做一套16腔瓶盖模,开始用自然平衡,结果每腔重量差到2%,客户不签收。后来改顺序阀,全部控制在0.3%以内。所以说,这玩意儿不能偷懒。

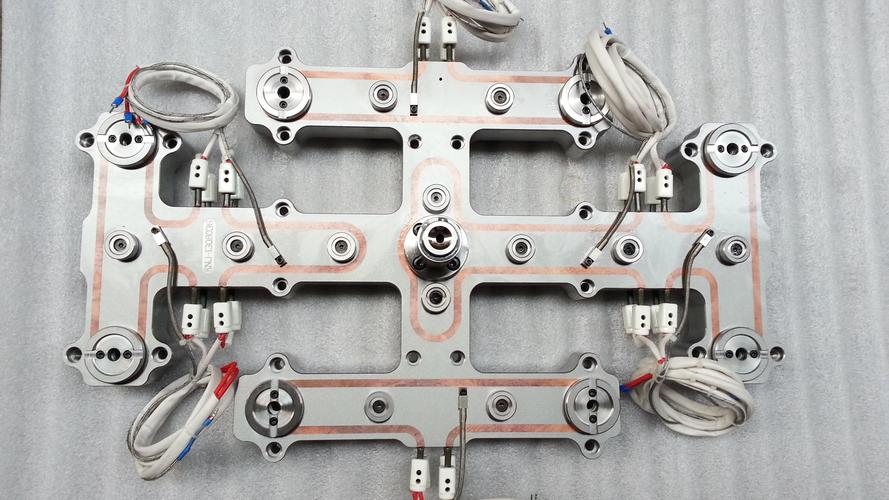

多腔热流道系统顺序阀控制实例
多腔热流道系统顺序阀控制实例

问:为啥我做的模具老是有毛边?明明锁模力够啊。
答:锁模力够不等于模具刚性够。你查查模具的变形分析,特别是深腔产品,注塑压力上来后模板、模仁都会变形,分型面张开零点几毫米,毛边就出来了。加支撑柱、加大模板厚度,或者重新设计分型面位置。另外检查一下导柱导套磨损,精度丢了也容易出毛边。

问:排气到底怎么做才有效?我开了排气槽还是烧焦。
答:排气槽深度很重要,根据塑料粘度来,通常0.02-0.05mm,太深会溢胶,太浅没效果。宽度要大,3-5mm,而且要连通到模具外。另外分型面不是唯一排气的地方,顶针、滑块镶件配合间隙都是天然排气通道,可以利用起来。烧焦多发在远浇口和壁厚处,考虑加排气钢或者真空辅助。💨

问:我想学模具设计,需要会什么软件?
答:软件是工具,主流就那几个:UG、ProE、CATIA,任选一个精通。但别光会建模,要懂加工工艺、材料、注塑工艺。好的模具设计师必须上过机床、调过注塑机,不然画出来的东西就是空中楼阁。

零零碎碎说了这么多,其实就一个道理:模具设计是个经验叠加严谨的活儿,没有捷径。每个细节都可能是坑,而坑踩多了就成了路。现在数字化工具、仿真技术确实帮了大忙,但核心还是人的判断力。与诸位共勉吧。
