上周刚毁了一批钛合金壳体，就因为我偷懒，直接套了涂层硬质合金的推荐线速度，结果刀尖烧得像根炭条。说实话，切削参数这东西，得跟材料、机床、装夹方式动态匹配，死背数据早晚得交学费。
今天不想聊虚的，就把这些年踩过的坑、记在小本子上的野路子拿出来晒晒，顺便说说现在工厂里真正在用的一些新招。
刀具选型：涂层再花哨，基体不行也白搭
记得2017年那会儿，厂里引进了一批号称“万能涂层”的进口刀片，销售吹得天花乱坠，什么硬度、耐磨性提升30%以上。结果呢？切普通45钢还行，一碰上模具钢Cr12MoV，连一个班次都撑不住，刃口直接微崩，表面粗糙度惨不忍睹。

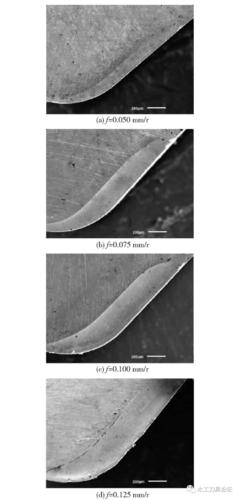

翻过来想，涂层只是锦上添花，基体韧性才是底线。像加工高温合金Inconel 718，热导率低、加工硬化严重，就得选超细晶粒硬质合金或者金属陶瓷，涂层反而不能太厚——太厚了容易剥落，积屑瘤一产生，后面就是恶性循环。❗
现在很多车间开始用PCBN和PCD刀具，特别是对付高硬材料和铝合金，那效率是真香。不过话说回来，PCBN怕冲击，刀尖一崩整块料可能就废了，装夹刚性必须拉满。💡
一个小技巧：用放大镜看切屑形态。带状切屑横着飞，说明参数还行；要是出现针状蓝色切屑，赶紧降速或加大冷却液流量，刀尖快扛不住了。
冷却液：你以为浇足了就没事？
刚入行那会儿，老师傅总吼：“冷却液开大！开大！”后来才明白，单纯大水漫灌对某些材料简直是灾难。

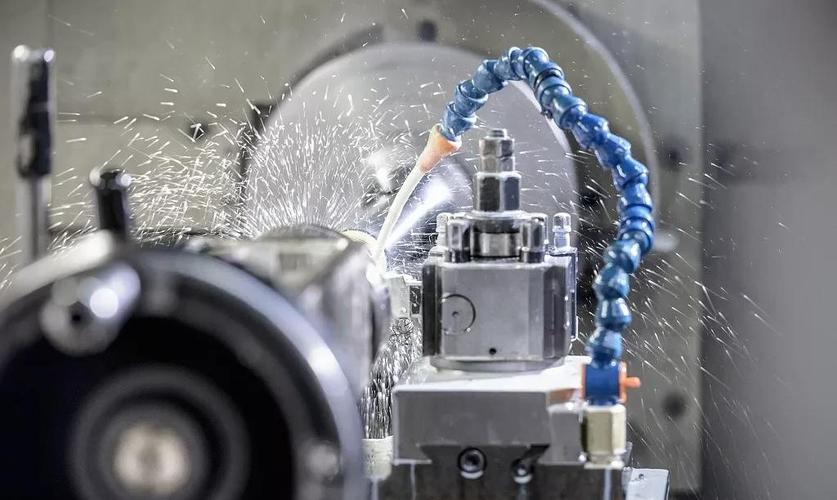

举个例子：切削不锈钢时，如果冷却液压力低、穿透不了高压水蒸气膜，反而会导致热裂纹。因为刀尖瞬时加热-冷却交替，热应力反复折腾，裂纹就一点点咬出来了。所以现在高压内冷刀具越来越主流，直接对准切削区，压力动不动上70bar，把切屑都能冲断。
但高压冷却也头疼——机床密封件顶不住，飞溅的切削液弄得车间像水帘洞。我们厂改了MQL微量润滑，配着低温冷风一起用，环保方面的麻烦倒是少了很多。不过干切削派还是坚持：某些陶瓷刀加工铸铁时，干切连油雾都省了，温度高反而让材料变软，你说神不神奇？😕
问：干切削到底可不可行？我听好多师傅说没冷却液肯定烧刀。
答：这事真不能一概而论。现在有的陶瓷刀和涂层硬质合金，耐热性做到1400℃以上，加工高硬铸铁时，热量集中在切屑带走，工件反而不发烫，刀具寿命甚至比湿切还长。但前提是切削参数要精准，机床刚性足，排屑空间得够。如果是切铝合金或者不锈钢这种黏刀材料，干切就是找死，积屑瘤分分钟把刃口磨秃。所以，关键看工件材料的硬度和热特性，别硬套经验。

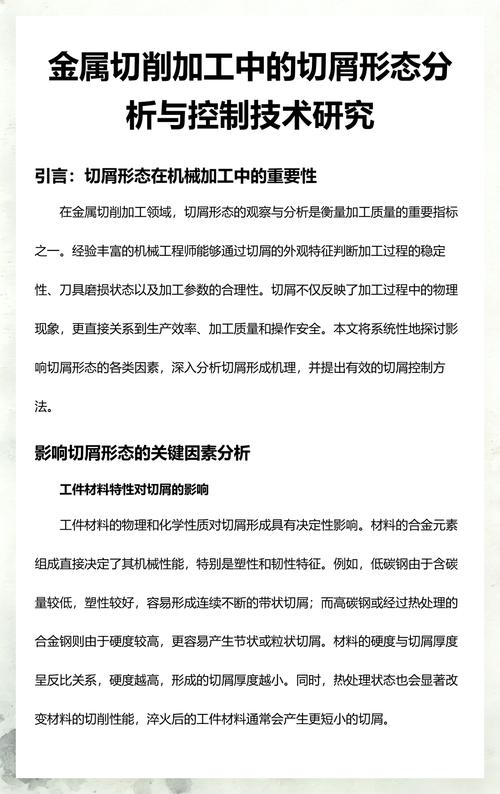

切屑控制：那几条“蓝铁丝”差点让我丢单
最惨痛的一次教训是加工一批连接轴，材质42CrMo调质，28的孔径、深150，用枪钻。断屑槽没选对，产生的长卷屑排不出来，堵在孔里把刀杆别断了，钻头断在里面取了大半天。客户脸都绿了。
从那以后，我得了“切屑恐惧症”，断屑槽型、进给量与切深的三者匹配，必须反复试切。比如加工韧性好的低碳钢，用大前角、带分屑槽的刀片，同时把进给量给到0.3mm/r以上，切屑就卷成C型自动断裂，别提多舒坦了。要是碰上调质钢这种硬骨头，反而要小进给、大切削深度，利用剪切角的自然变化断屑，靠刀片上的断屑台硬挤不现实。
还有一个冷知识：有些刀具涂层中含固体润滑剂成分（比如MoS2），不仅能减少摩擦，还能让切屑容易滑落，减少缠绕风险。现在涂层技术更新太快了，昨天还觉得纳米涂层是高端货，今天都卷成白菜价了。✅
问：加工中心换新刀后，表面粗糙度反而变差了，可能是什么原因？
答：八成是刀尖圆弧半径和进给量搭配不对。新刀很锋利，但如果你选了0.4mm的圆弧半径，进给却给到0.2mm/r，那刀痕高度计算一下，粗糙度至少要Rz 12以上。一般精加工，推荐刀尖圆弧半径略大于进给量的1.5倍。另外，刀具主偏角选小了，径向力大，主轴可能跳动，也会让表面粗糙度变差。别光怀疑刀片质量，用表打一下主轴跳动才是正道。
未来：智能化已经摸到车间门口了
不整虚的，现在一些中大型工厂已经在刀具里埋RFID芯片，实时监测振动和温度，切削参数自动优化——虽然咱们小厂还玩不起，但趋势摆在这儿。还有个挺火的“自适应加工”，系统根据主轴负载自动调整进给率，避免空刀浪费，挺实用。
但再智能，也离不开一线师傅对材料的直觉。就像切铜合金，明明硬度不高，可偏偏容易粘刀，加点菜籽油比专用切削液还好使——这些土办法，数控系统能学会吗？😄
写到最后突然想起学徒时，师傅拧着螺丝跟我说：“机械加工这活儿，七分靠人，三分靠刀。”现在虽然刀越来越好，七分里面至少三分得靠脑子了——别被参数表框死，多观察、多记数据，比什么都强。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：机械加工（切削）：那些年被参数坑惨的实战复盘 https://www.dachanpin.com/a/tg/66530.html
