表面处理那些坑：选错工艺让我赔了30万

说实话，干机械这行十几年，最让我肉疼的一次失误，不是设计出错。是表面处理。选错了。直接赔了客户30多万，差点公司没缓过来。这事儿得从三年前说起。订单是一批船用液压阀块，材质316不锈钢。客户要求耐盐雾500小时，我们拍胸脯说没问题——不就是钝化嘛，常规操作。结果货到了东海边，三个月，锈得一塌糊涂。现场照片传回来的时候，我后背都凉了。

多亏那次翻车，我学乖了：表面处理不是表面功夫

很多人以为表面处理就是给零件穿件衣服。大错特错。它直接决定零件能不能活过设计寿命。防腐蚀、耐磨、绝缘、甚至润滑——全靠那层微米级的膜。选工艺，得看基材、工况、成本、环境……一个变量没吃透，就等着交学费吧。 常见工艺我罗列几种，千万别死记硬背： – 电镀锌：最常用，便宜，但氢脆风险得留神，弹性零件要特别处理。 – 达克罗：耐盐雾贼强，没有氢脆，可是尺寸精度难控制，还贵。 – 阳极氧化：铝件专属，能着色，耐磨，但膜层脆，折弯容易裂。 – 磷化：涂装前打底不错，单独防锈一般，加了油还行。 – QPQ：盐浴复合处理，耐磨耐蚀顶呱呱，就是复杂，小厂搞不定。

那次阀块的事，后来查清：钝化液老化了，膜厚不够，车间还跳过了封闭工序。我直接开除了质检。有用吗？赔款照付。

一个老采购的锥心之问：镀锌还是达克罗？

问：我这小螺栓，室外淋雨，到底是镀锌还是达克罗？朋友推荐达克罗，但我看价格差五倍，纠结。答：听我一句劝——别只看单价。要是螺栓高强度，有氢脆风险，镀锌你得上除氢处理，成本蹭蹭涨，还可能除不干净。达克罗天生无氢脆，耐盐雾轻松上千小时，适合重要连接件。但如果你那螺栓受力不大，环境也就普通潮湿，镀锌加封闭剂绰绰有余。另外，达克罗涂层软，拧几次螺纹就可能烂，得想清楚。❗ 问：我们厂做铝合金外壳，想搞成亮黑色，耐磨点，什么工艺？答：阳极氧化染黑色，经典方案。但要耐磨，得走硬质阳极氧化，膜厚干到30微米以上，颜色会偏灰，没装饰阳极那么亮骚。想两全？先硬质氧化打底，再薄薄一层装饰染色——工艺繁琐，合格率看师傅心情。记得做封孔，否则夏天手汗就掉色。💡

现场那些要命的细节，书里从来不讲

我遇到过最离谱的事：同一批镀锌件，一半发白一半发黄。喷漆线上班长还说没事，直接喷。结果附着力差得像贴纸，一刮就掉。白锈能喷住吗？天真。

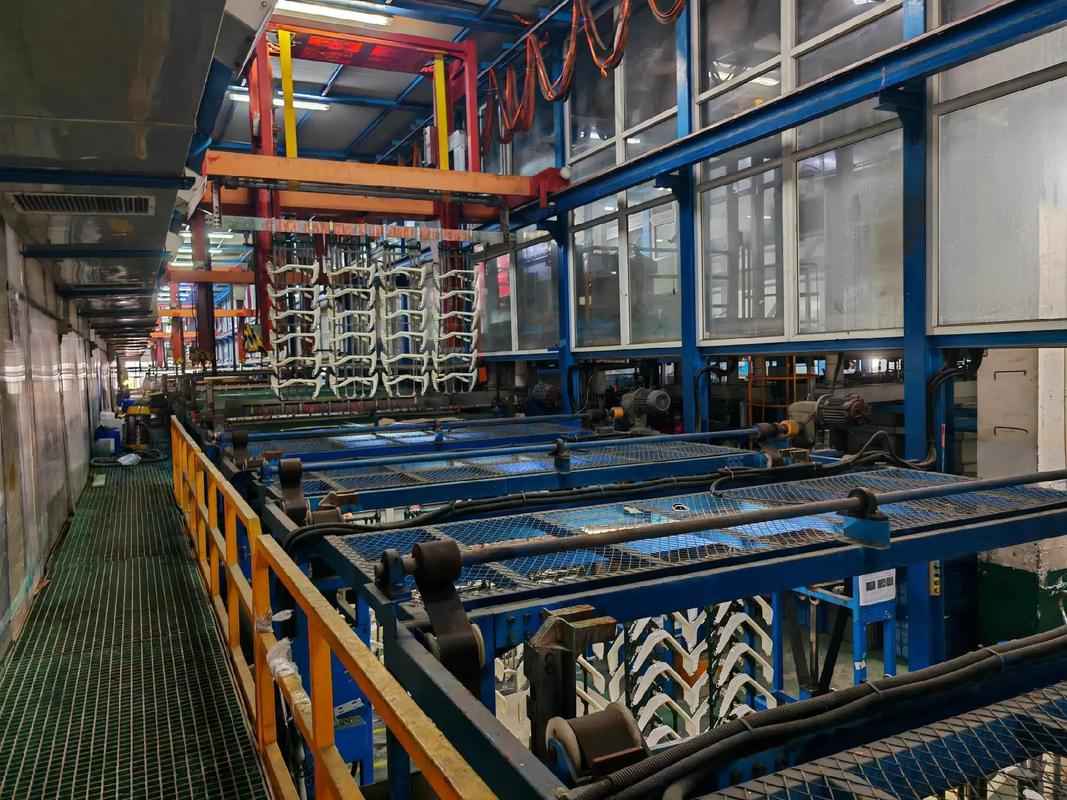

所以现在我去供应商审厂，不看他们光鲜的展厅，直奔后处理线。槽液脏不脏？挂钩干不干净？钝化槽温度稳不稳？这些才是命门。还有一次，客户图纸标“表面处理：Fe/Ep·Zn8·c2C”。采购小姑娘抄成“镀锌8微米”，漏了铬酸盐钝化。幸好我多嘴问了一句……不然又是一锅端。标准代号，一个字母都不能丢。✅

这行干久了，反而越来越怂

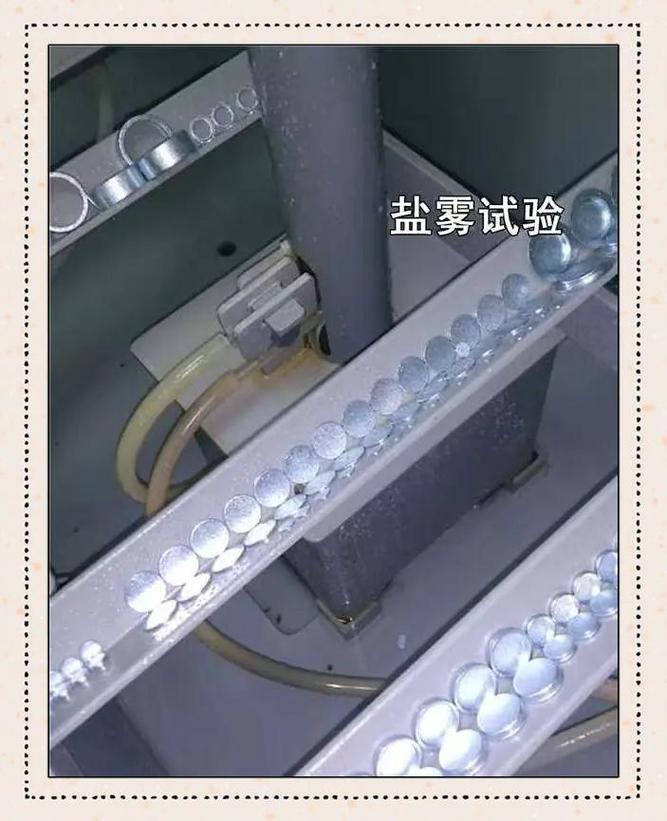

有人问我，表面处理技术哪家强？我只能说，没有最好，只有最合适。工艺文档写得再漂亮，执行打八折，检验再打八折，最后到你手里就是个六折货。所以我养成了几个怪癖：关键件要求供应商提供盐雾试验实时照片，不是报告，是照片；每批来料自己再抽检，随身带瓶硫酸铜点滴液；设计时拼命避免盲孔、尖角，因为电镀会藏残留液，腐蚀就从那儿开始。累不累？累。但比起赔款、丢客户、砸招牌，这点累算什么。奉劝各位：别等锈透了再后悔，也别信“终身防锈”这种鬼话。表面处理是门缺陷的艺术——我们只是在缺陷不可避免之前，让零件活得久一点，再久一点。

免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：表面处理那些坑：选错工艺让我赔了30万 https://www.dachanpin.com/a/tg/66533.html
