槽液又出问题了，妈的

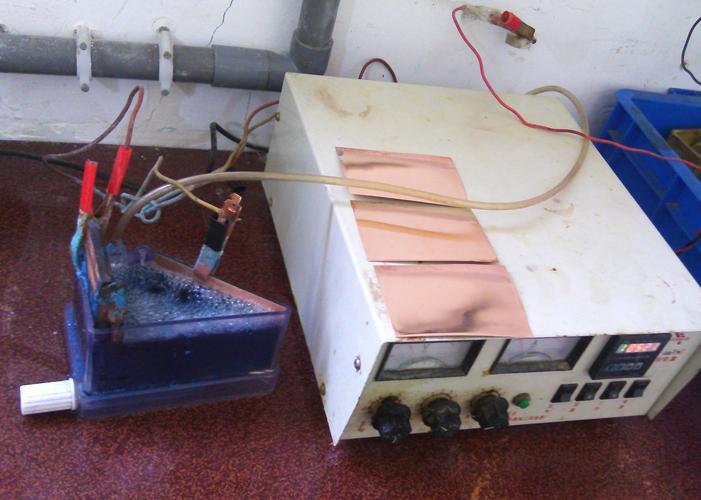

干了二十年电镀，最怕半夜接电话。上周二凌晨三点，车间班长火急火燎地说镀镍槽起雾了，工件出来全是麻点。我一边穿衣服一边骂——这槽液刚分析过，硼酸、氯化镍都在范围内，pH也正常，但就是出问题，你说邪门不？后来拿赫尔槽一打片，才发现光亮剂失调了。这种事，书本上从来不会告诉你。
说实话，电镀这行当，三分靠理论，七分靠经验。很多新手以为拿着工艺卡就能干好，结果被现实揍得鼻青脸肿。比如镀锌，图纸要求8微米，你挂上去一量，低区才5微米，高区已经12微米了——均镀能力不行啊！这时候你要么改挂具，要么加辅助阳极，要么调整电流密度，但这些微操，哪本手册会写？真正能解决问题的，往往是那些被老师傅记在烟盒背面的土法子。
环保利剑下的生存法则
这几年环保风暴，搞电镀的谁不心惊肉跳？2024年最新排污标准一出来，我认识的几个小老板直接关门了。氰化物镀锌不能用了，六价铬钝化也快到头了，现在逼着大家都上三价铬、无氰工艺。但换工艺哪有那么简单？去年我们厂切无氰镀锌，头三个月全是废品——镀层发雾、结合力差，客户退货赔了三十多万。后来才发现是前处理除油的问题，原来用氰化物镀时有点油污能遮盖过去，无氰体系可不行，必须把除油做到极致。💡
不过话说回来，环保虽然逼得人难受，但也倒逼出不少好东西。比如现在推广的碱性无氰镀锌添加剂的国产化，以前都靠进口，一公斤几百块，现在国产厂家起来了，成本砍到一半。还有离子交换法在线回收镀镍漂洗水，直接闭环运行，既省水又省料，两年就能回本。这些新技术，你不去试，永远觉得它不靠谱；真上了，才发现香得很。❗
功能性镀层：不比装饰性，玩的是命
装饰性电镀可以遮遮掩掩，亮就行。但像液压杆上的硬铬、发动机轴瓦的铅锡铜三元合金，那是要见真章的。记得给一家军工厂镀炮管内膛，那家伙，要耐高温、耐烧蚀，槽液配方是高度机密，连我都不给全看。我们民用领域呢？这几年新能源车火爆，铜排镀银需求暴增，要求导电率高、接触电阻小，关键是厚度均匀，搞不好就会局部过热燃烧。我们车间专上了一套脉冲镀银电源，把晶粒细化了，孔隙率几乎为零，才拿下那个特斯拉二级供应商的单子。
问：我们厂做锌镍合金电镀，总是控制不好镍含量，高了成本上去了，低了盐雾试验过不了，怎么破？
答：这确实是痛点。锌镍合金镍含量最好稳定在12-15%，太高太脆，太低耐蚀差。控制的关键不在槽液，而在阳极！你不能只用锌板，要用锌镍合金板，而且锌镍比例要和镀层一致。另外，一定要配阳极袋和弱极化，否则阳极溶解不均匀，槽液成分像过山车。我们用了双阳极系统，每班测一次含量，现在批次合格率99%。
问：塑料电镀的粗化老是过腐蚀，能指点下吗？
答：ABS塑料电镀，粗化是鬼门关。铬酸硫酸体系，温度时间稍过，表面就粉化。我的经验是，别光看槽液温度，要监控粗化液的表面张力。新配槽表面张力高，润湿差，易腐蚀不均；老化后表面张力低，容易过蚀。我们定期补加微量润湿剂，保持接触角在45度左右。还有个小窍门：工件进粗化前先浸一点点钯液，能敏化表面，减少粗化时间，成品率提高不止一点。
智能化改造：别听忽悠，看实效
今年厂里搞了个数字化电镀车间项目，上了MES系统，每个挂具带RFID，电流密度、温度、时间全自动记录。一开始我很抵触，觉得花架子。但三个月下来，发现还真有用。比如之前追查一批环形镀铬件椭圆度超差，调出数据一看，那批工件进槽时电流爬坡斜率设置失误，导致初期沉积速率过快。如果没有数据，你只能猜，现在直接定位原因。不过，智能化的前提是传感器要准，槽液分析还得靠人去取样，全自动分析仪隔不了多久就得校准一次，不然数据漂得你怀疑人生。
最后说句掏心窝的话：电镀这行，往浅了说是洗洗刷刷镀镀，往深了说，是界面化学、电化学、材料学的交汇。现在年轻人都不愿意进车间，嫌脏嫌毒，我五十好几了还在一线撑着。但话说回来，如果你真钻进去，解决一个别人搞不定的故障，那种成就感，比啥都强。✅
工艺无涯，电镀不老。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电镀行业的内卷与破局：一位老工程师的车间手记 https://www.dachanpin.com/a/tg/66535.html
