CC-Link:工业通信里那根难啃的骨头,终于有人嚼碎了

干了十几年自动化,最烦的就是现场布线那一团乱麻。Profibus、DeviceNet、Modbus……各有各的脾气,组起网来恨不得给每一个节点磕头。去年在华南一家汽配厂做改造,老旧的485网络三天两头掉站,我蹲在电柜前汗流浃背时,甲方项目经理拍拍我肩膀:’要不,试试CC-Link?’ 真试了。结果呢?——哎你别说,这玩意儿还真有点东西。

💡 CC-Link IE Field:不是跑得快,是跑得巧

很多人一上来就问速率。CC-Link IE Field 的物理层跑的是1Gbps以太网,看起来好像没啥了不起,现在千兆网遍地都是。但工业通信拼的从来不只是带宽,就像送快递不能只看货车能装多少,还得看分拣、看调度。IE Field 最让我服气的是它的 令牌传递机制,那确定性,绝了。 说个细节。有一次做运动控制联调,15个伺服轴同步,插补周期要求1ms。用某总线(不提名字了)总是偶发丢脉冲,查了整整两天,最后发现是某个从站的时钟飘了。换上CC-Link IE Field,同样工况,它那个分布式时钟能把抖动压到 ±100ns 以内。我记得当时拿示波器一打,所有轴的动作整齐得跟军训似的,同行的小伙子直接飙了句脏话——那是惊叹号。

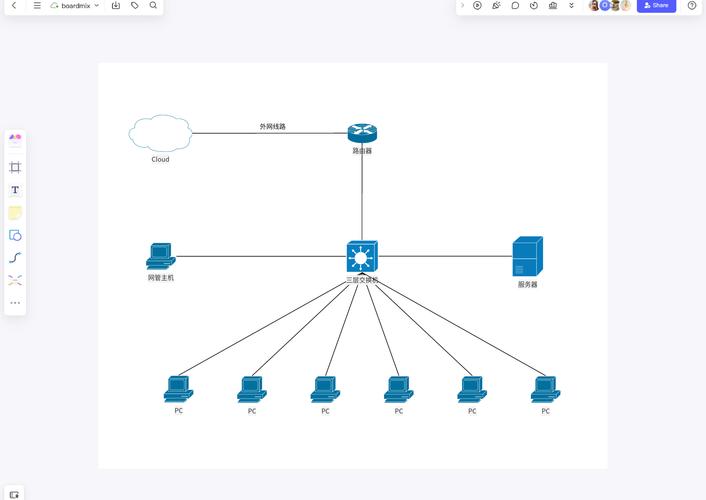

CC-Link IE Field 网络拓扑图实时数据流
CC-Link IE Field 网络拓扑图实时数据流
但也不是说它完美。早期版本的配置软件界面简直像Windows 95时代穿越来的,参数设置逻辑很日本,拐好几个弯。好在这两年改版了,好歹跟得上时代。 这里插一段问答,估计你也想问: 问:IE Field 和普通的 CC-Link(就是那根两线制总线)到底啥关系?能不能混用? 答:关系嘛,就像高速路和国道,都叫路,但走法不一样。老CC-Link(基于RS-485)是现场总线,主打低成本离散IO,速率最高10Mbps。IE Field 是基于以太网的实时网络,定位大型控制器之间或控制器与分布式IO、伺服之间的高速通信。混用当然能,加个网关桥接就行。不过我做项目时一般尽量全用IE Field,省得维护两套工具链,除非对成本极其敏感。

✅ 兼容与开放:CLPA这组织到底干了啥

✅ 兼容与开放:CLPA这组织到底干了啥
✅ 兼容与开放:CLPA这组织到底干了啥
刚接触CC-Link时,我最大的顾虑就是封闭。日系自动化总给人一种抱团的印象,三菱、安川、发那科自成一体。但深入了解 CC-Link协会(CLPA) 之后,印象改观不少。
CLPA 兼容产品墙全球合作伙伴
CLPA 兼容产品墙全球合作伙伴
这个协会居然把规范完全开放了,而且——注意——不强制用他们自家的ASIC。像TI、瑞萨、Altera都有兼容的芯片方案。最近几年他们还搞了个 CC-Link IE TSN,把时间敏感网络加进来,直接跟OPC UA over TSN对标,这格局一下子就拉开了。2023年汉诺威展上我看到他们的TSN demo,用标准以太网交换机跑多个流量混合,运动控制数据愣是没受一点干扰。说实话,那一刻我觉得这技术方向真选对了。 另一个让我意外的是,克莱门斯、施耐德、魏德米勒这些欧洲厂商居然都在CLPA的兼容产品列表里。一个从日本发源的协议,现在兼容设备数量突破 3600种,覆盖的不止是PLC和伺服,连视觉、机器人都有一堆。 再抛个你们可能关心的问题: 问:我是用西门子PLC的,系统里能不能部分用CC-Link设备? 答:可以,但有点绕。西门子有自己的Profinet,直接支持CC-Link是不可能的。不过你可以考虑用网关,比如赫优讯的netTAP或者Anybus的转换模块,把CC-Link设备挂在Profinet下面。或者更绝的,有些设备本身双协议栈,比如SMC的气动阀岛,同时支持Profinet和CC-Link IE Field,你换协议切换一下DIP开关就行。但注意诊断功能会打折扣,最好别在关键工位上这么搞。

❗ 部署实战:从0到1的踩坑记

❗ 部署实战:从0到1的踩坑记
❗ 部署实战:从0到1的踩坑记
说回开头那个汽配厂项目。最终我们选了 三菱的iQ-R系列PLC 做主站,配CC-Link IE Field网络带远程IO和伺服。这里分享几个真实的坑: 1. 线缆,别用假货❗:1Gbps以太网对电缆质量极其敏感,我们吃了大亏。一开始图便宜买了号称Cat5e的工业以太网线,结果超过50米就开始丢包,查得我想砸示波器。后来换了 CLPA认证的专用线缆(带双层屏蔽的),问题立刻消失。血的教训:别在线上省钱。 2. 拓扑规划,别偷懒💡:IE Field支持星型、线型、环型,环型自带冗余,听起来很美。但搭建时一定要算好 同步帧的转发延迟,特别是环网节点数超过20个时,延迟累积可能导致同步精度下降。我们最后用了星型主干+线型分支,稳定得一批。 3. 从站GSDML文件版本匹配💡:这玩意儿跟Profinet的GSD文件一个道理,但CLPA的网站上有些老设备的文件藏得深,我们还给日本原厂写邮件才要到最新版。装对文件之后,组态扫描才顺利认出所有设备。 还有个经验:调试时善用 CC-Link诊断缓冲区。那个缓冲区记录着每一次网络事件——谁掉站、何时恢复、出错计数器值……看得我后来都快成侦探了。

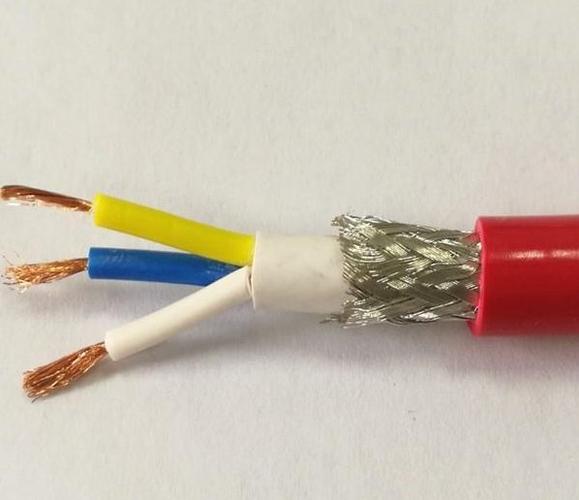

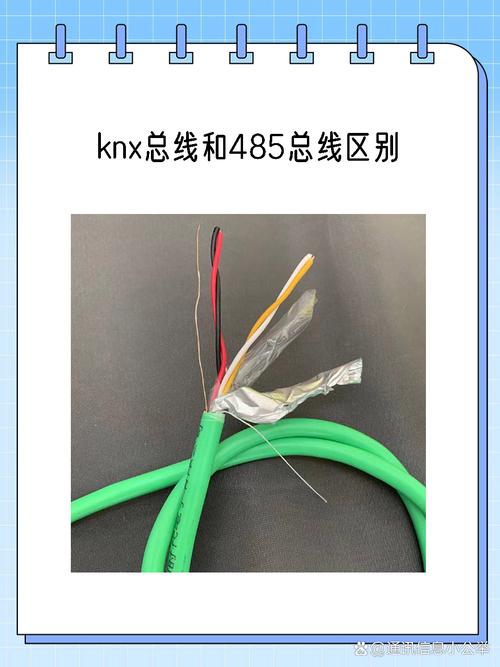

CC-Link现场施工布线屏蔽电缆
CC-Link现场施工布线屏蔽电缆
现在回头去看,那次改造后整条线跑了快一年半,通信故障记录为零。零。这在以前的老485网络上简直不可想象。当然,不是你随便一搭就能零故障,前期选型、布线、参数配置每一步都不能胡来。 问:CC-Link和EtherCAT到底怎么选? 答:经典问题。EtherCAT是主从式,速度极快,尤其是中小系统,同步性也变态,但它的线缆拓扑受限,必须连成菊花链,支线还得用耦合器。CC-Link IE Field 是令牌式,拓扑灵活得多,星型随便搭,适合终端分散的布局。我的经验:如果你的设备集中在一条线上,EtherCAT更轻快;如果车间里东一个站西一个站,IE Field会省很多施工费。另外,TSN版本出来后,CC-Link在IT/OT融合方面更有看头。 忘了说,现在很多国产伺服也开始原生支持CC-Link IE Field了,比如汇川、埃斯顿。新项目预算紧张时,混搭一下挺好用。 写到这里,你大概明白了——我不是在吹CC-Link天下第一。没有协议是银弹。但在确定性、开放性、拓扑灵活这三者的平衡上,它确实做出了自己的味道。如果你正头疼现场网络那坨事,至少值得拉个demo试试。
