增材制造（3D打印）的工业突围：从原型到量产的生死局

上周去东莞一家模具厂看生产线，老板叼着烟跟我说：’3D打印？那就是个玩具，打打手板还行，真上批量还得看咱的CNC’——我差点把手里那杯功夫茶泼他脸上。都2025年了，这种偏见居然还活着。其实吧，这几年我亲眼看着增材制造在车间里一步步从’花瓶’变成主力，有些场景甚至把传统工艺逼到了墙角。但坑也巨多！

说白了，很多人对3D打印的认知还停留在桌面上那层FDM。实际上工业级增材制造早就不一样了——激光粉末床熔融、电子束熔化、定向能量沉积……这些技术名词听着就唬人。可你知道最让我无语的是什么吗？很多厂花几百万买了设备，最后用来打塑料厂牌。对，就是那种几毛钱一个的厂牌。

话题扯远了。今天不聊虚的，就掰扯几个实战问题。

为什么3D打印还没颠覆传统制造？

这个问题我被问烂了。每次在行业论坛上，总有人拿’无模制造’说事。说实话，我们都被媒体忽悠了。什么’第三次工业革命’？革命没那么容易。眼下增材制造碰到的钉子，比传统制造的百年积淀硬得多。

首先，成本。金属粉末一公斤动不动上千块，而同样材料的棒材才几十。更坑的是粉末利用率——铺粉床的工艺，真正用到零件上的可能就10%-20%，剩下的粉回收后性能还会下降。虽然现在有闭环回收系统，但循环几次后就只能降级使用。我见过最夸张的案例，一个航空支架打印成本四万块，机加工做出来两千。当然，随着设计优化把重量减了40%，长期省下的燃油费倒能覆盖，可前期谁扛得住？

其次，重复性。去年我们给某车企做热交换器，同一批打印的十个件，孔隙率能差一个数量级。操机师傅说设置一样啊！其实就是工艺波动——激光功率衰减、刮刀磨损、粉末湿度变化……每个变量都能搞死你。传统铸造虽然粗糙，但百年下来工艺窗口摸得门清。增材制造？工艺窗口窄得像走钢丝，还得实时监控，否则一炉零件全废。对，就是全废。那炉我们亏了八十万。

还有，后处理。这可能是最大的暗坑。打印完了你以为万事大吉？支撑去除、应力消除、热等静压、机加精修、表面处理……有些工序比传统制造还多。去年有个做医疗器械的客户，打印的钛合金关节后处理成本占了总成本40%，他们当初预算时完全没想到。更别说有些复杂内流道，支撑根本去不掉，设计再漂亮也白搭。

不过话说回来，这几年进步真挺快。特别是软件仿真这块，以前全靠试错，现在起码能预测80%的变形了。而且材料价格也在降，国产粉末起来了，某些品类价格直接腰斩。所以不是没希望，而是需要找准那个’甜蜜点’——零件足够复杂，传统工艺做不了或太贵，这时候3D打印的价值瞬间拉满。比如随形冷却水路，注塑模具里用上它，周期缩短30%，这账就好算了。

金属打印的坑与雷：过来人的血泪史

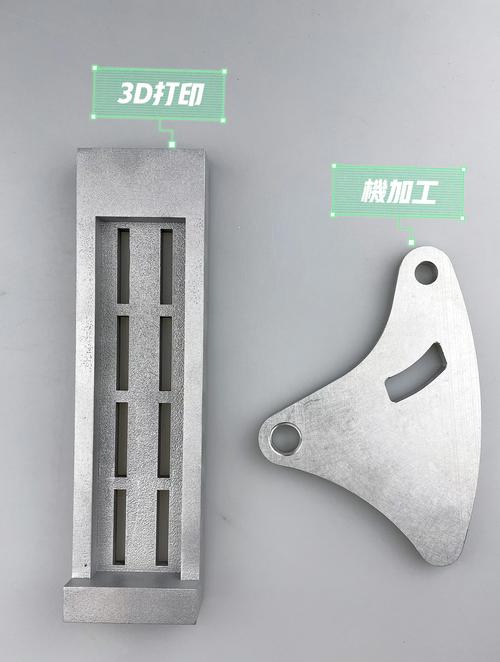

聊金属打印前，先给你们看张图。这种点阵结构件，传统机加根本无从下手，但用增材制造轻松搞定。当时觉得帅呆了——然后批量生产时，我们卡在了清粉上。内部残留的粉末在后续热处理时烧结成块，零件直接报废。那批货拖了两个月，客户差点取消订单。

另外一个大雷：热应力。金属打印本质是微焊接，一层层焊上去，应力累积到一定程度，零件直接开裂，或者从基板上翘曲，把刮刀撞坏。我记得有次打镍基高温合金，参数调了一周，最后发现是预热温度低了50度——这么点偏差，导致整板零件开裂。哎，说多了都是泪。

问：我们公司想上金属3D打印，买设备还是外包服务？
答：这个问题太典型了。我的建议是，除非你全年开机率能超过60%，否则千万别自己买设备。工业级金属机起步价几百万，维护费像流水——激光器寿命有限，保护气体纯度不够就氧化，粉末储存要求又高。见过太多厂子买回来用半年，然后落灰。不如先找靠谱的服务商打样，摸透工艺链再说。等量起来了，再考虑自建产能。而且现在服务商竞争激烈，价格杀得厉害，对客户反而是好事。

问：我们打印的不锈钢件总觉得强度不如锻件，怎么回事？
答：这涉及到打印态的组织问题。增材制造的快速凝固会导致晶粒细小，强度其实不低，但延伸率差。加上可能有微小缺陷，导致疲劳性能下降。解决方法？热等静压（HIP）能闭合内部气孔，然后固溶时效调整性能。但成本又上去了，所以还是看应用场景——如果是静载结构，可能不需要；动载关键件，这笔钱省不了。另外，参数优化能减少缺陷，比如提高激光功率密度、调整扫描策略。我们试过段状扫描路径，孔隙率降低了三分之二。

其实金属打印这几年最大的突破是支持的材料种类。以前就那几种，现在铜合金、难熔金属、甚至金属基复合材料都能打了。我们最近帮一个3C客户打印钨合金屏蔽件，减重效果惊人。这要在两年前，根本没这材料选项。

2025年，哪些行业真用上了？

别再提牙科和珠宝了，那些早就杀成红海。说几个我亲眼看到的硬核落地场景：

❗模具随形冷却：这可能是最赚的应用。传统水路钻孔只能走直线，随形水路完美贴合型腔，注塑周期缩短20%-40%，制品变形还小。某家电模具厂告诉我，一套冰箱抽屉模具因为用了打印镶件，三年多赚了两百万。现在他们超过半数模具都带打印件。

💡航空发动机燃油喷嘴：GE的案例已经说烂了，但国内航发领域跟上很快。喷嘴内部流道极其复杂，传统要由20多个零件焊接而成，现在一体打印，减重25%，寿命提升五倍。更重要的是，简化了供应链。如今，商发也正批量采用国产打印设备制造燃烧室部件。

✅骨科植入物：钛合金多孔结构能诱导骨长入，实现生物固定。现在翻修手术中很多髋臼杯都是打印的，不仅匹配个体解剖结构，还能设计出特定孔隙率。国内已有好几家拿到三类医疗器械证，价格比进口降了一半。这个赛道，我可以说，3D打印不是备选，是首选——没有别的工艺能做。

✅汽车轻量化 & 赛车零件：一级方程式赛车上已经用上打印的悬挂部件，民用量产车上主要还是小批量的性能零件。宝马iX上的某个电机支架，用打印铝件替代钢件，减重40%。现在随着一体压铸兴起，模具内需要复杂的排气镶件，这也给增材制造带来了新订单——打印的透气钢镶件，排气效果拔群。

还有一个意外爆发的市场：备件管理。工厂里有些老设备，零件停产几十年，买不到。逆向扫描后打印一个，机床又能动了。成本？比重新开模便宜十倍。这种长尾需求，传统制造完全够不着，3D打印却轻松吃掉。我们帮一个化工厂打印了三十年前的泵体，材料用316L不锈钢，耐腐蚀性甚至超过原厂铸件。厂长握着我的手差点哭出来——停产的焦虑，懂的人自然懂。

问：听起来3D打印好像只能做小件，大件打印有意义吗？
答：这又是刻板印象。建筑领域打印房屋的新闻常见，工业上的大型金属打印也开始了。比如洛克希德·马丁用电子束熔丝技术打印卫星燃料贮箱，直径两米多，省了80%的材料。我们工程机械行业也在试，挖掘机液压阀块如果打印出来，内部油路优化后，压力损失能降低30%。只不过大件打印的问题在于效率——一个零件打几个星期是常事，过程监控极度重要，生怕中途失败。所以我们一般建议在设计初期就考虑大小限制，但别一上来就否定大尺寸可能性。实际案例中，某些经过拓扑优化的卫星支架，虽然尺寸大，但价值回报完全覆盖制造成本。

最后说点掏心窝的话。干这行十五年，我见过太多人把增材制造当万能药，最后碰一鼻子灰；也见过那些默默无闻的工程师，利用它做出匪夷所思的结构，真正推动了产品迭代。它不是替代传统制造的’革命’，而是补充，是一种让你在设计时多一种选择的工具。千万别为了打印而打印——只有当你被传统工艺逼到墙角，比如复杂腔体、轻量化到极致、或者小批量急件时，喊一声’让开，我试试3D打印’，那时候你才真正用到了点上。
