很多人以为镀层咬不住是镀液不行，结果换了三家电镀药水供应商，该掉的还是掉。问题不在药水，至少不全是。结合力这玩意儿，是个系统工程，从除油到入槽，每个环节都在给你埋雷。今天就摊开聊聊，那些教科书上不爱写的真相。
1. 前处理：不是“洗干净”那么简单
电镀圈有句老话，叫“七分前处理三分镀”。你拿个放大镜看工件表面，油膜、氧化皮、加工应力层……这些东西不去干净，镀层就是浮在垃圾上。可什么是“干净”？很多厂用脱脂剂煮一煮，水洗冲两下就完事了。不行。

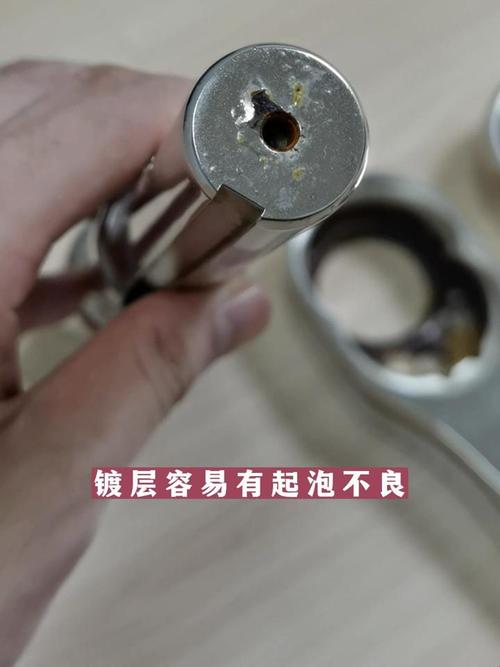

基材活化才是关键。特别是对铁件镀铜镍铬，或是锌合金压铸件，表面有层钝化膜，用酸洗咬掉它，露出新鲜金属晶体，镀层才能“长”进去。去年帮一家卫浴厂解决锌合金镀层起泡，最后查下来就是活化时间短了8秒钟——就8秒！整批货全废。
还有水流破。除油液带入镀槽，或者清洗不彻底残留表面活性剂，那镀层一烘烤就鼓包。所以，前处理线上多搞几道逆流漂洗，加装热水洗，别省那点水钱。听我一句劝，前处理多花10分钟，可能省下10万块退货损失。
2. 镀液：不是光看主盐浓度
镀液分析单上主盐、导电盐都在范围内，但结合力就是不行。怎么回事？添加剂失衡。光泽剂、整平剂、润湿剂……这些有机物分解产物累积，形成“油性”物质吸附在工件上，你拿肉眼根本看不见。我遇到过最邪门的一次，镀液霍尔槽试片光亮区宽得吓人，但镀出来的件一折就掉粉。后来用活性炭处理了两天，结合力立马回来。
定期做赫尔槽试验，不能只看光亮区，还要看低电流区的色泽。发暗、发雾，都可能是有机杂质。还有pH值，镀镍槽pH偏低，氢析出多，氢气渗入基体造成氢脆，结合力也会变差。这些细节，流水线上的操作工哪会注意？得靠工艺员天天盯。
3. 电流密度与槽液搅拌：看不见的杀手
电流密度大，上镀速度快，老板喜欢。可高电流密度区往往结合力差，为什么？氢气来不及跑掉，形成气袋阻碍金属沉积，镀层就疏松。同时过大的电流导致基体表面极化，钝化膜没除尽就直接镀上，不脱皮才怪。
另外，槽液搅拌跟不上。有些厂还是那种简易空气搅拌，气泡粗大，不均匀。复杂件死角根本搅不到，局部电流密度失控，局部结合力——哎，又是局部！电镀最头疼的就是“局部”，整批货抽检两件没问题，客户装上用一段时间，特定部位出问题。所以，建议上阴极移动加连续过滤，或者干脆用脉冲电镀，用方波电流让镀层致密，结合力能提升30%以上。成本高点，但值。
问：那现场怎么快速判断结合力有没有问题？
答：热震试验最简单靠谱。把镀件放进烘箱，250℃左右烤一小时，拿出来直接丢进冷水里。起泡、脱皮就是结合力不行。也有用弯曲法，拿钳子掰，看镀层剥落情况。不过热震更能模拟实际使用，尤其汽车件必须过。还有胶带测试，切格后粘胶带猛撕，对付薄镀层。但记住，这些是破坏性检测，只能抽检。
4. 基材本身有毛病
有时候问题压根不在电镀。工件来料表面有锈蚀坑、夹渣、重皮，这镀层一盖，短期看不出来，后期一腐蚀就从缺陷点开始起泡。更坑的是，有些机加工厂家用劣质切削液，硫、氯含量高，残留物不清洗干净，镀上就等着爆皮吧。
还有热处理件，表面脱碳层不除掉，镀层很难咬住。我曾经被弹簧垫圈折腾够呛，淬火后表面发蓝，镀锌前明明酸洗了，还是掉。后来检测发现是氧化层没酸透，改用盐酸酸洗延长10分钟才搞定。材料缺陷是电镀的天坑，你得学会往上游查，不能只在自己工序里转。
问：挂具对结合力有影响吗？很多人都忽略了。
答：太有影响了！挂具接触不良，电流遮挡，或者挂钩附近镀层过厚晶粒粗大，剥离下来就是一块块的。还有挂具绝缘层破损，漏电把基体表面钝化了，镀不上。更隐蔽的是，挂钩设计不合理，形成屏蔽，导致局部电流密度过低，镀层发暗甚至漏镀。所以挂具要定期退镀、检修，别等出了问题再骂电镀工。
5. 后处理与氢脆消除
镀后钝化、封闭这些不说了。重点讲除氢。高强度钢电镀后必须除氢，工艺书上都写着180-200℃保温4-24小时。可实际执行呢？很多厂为了赶工期，烘两三个小时就拉倒。结果零件装配时直接断裂，那场面，惊心动魄。除氢不及时，氢原子聚合成分子，内应力撑破镀层，结合力再强也没用。
还有一个被低估的——镀后研磨或抛光。有些装饰性镀层，镀后要打砂、麻轮，如果用力过猛，或者局部过热，镀层与基体膨胀系数不同，马上分层。见过镀铬门把手抛穿的吗？我见过，惨不忍睹。
总之，结合力差别只盯着镀液，系统排查。从前处理到后处理，从挂具到基材，每个环节抠一遍。电镀这行，细节里藏着魔鬼，也藏着金矿。你多较真一分，废品率就降一成。这两年行业不好做，但能把结合力做稳的厂子，订单从来没断过——因为客户不傻，质量这东西，用一次就记住了。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电镀结合力差？资深工程师揭秘5大根因与实战对策 https://www.dachanpin.com/a/tg/66663.html
